| Номер в госреестре | 52822-13 |
| Наименование СИ | Весы крановые |
| Обозначение типа СИ | SCS/ECS |
| Изготовитель | "Tamtron Oy", Финляндия |
| Год регистрации | 2013 |
| Срок свидетельства | 27.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52822-13 |
| Наименование СИ | Весы крановые |
| Обозначение типа СИ | SCS/ECS |
| Изготовитель | "Tamtron Oy", Финляндия |
| Год регистрации | 2013 |
| Срок свидетельства | 27.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы крановые SCS/ECS Назначение средства измерений
Весы крановые SCS/ECS (далее - весы) предназначены для статического взвешивания грузов, подвешиваемых на крюк.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобразователь (АЦП), где сигнал преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с функциональной клавиатурой, антенной радио модуля. Информация о массе взвешиваемого груза может быть передана по радиоканалу на внешние устройства.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, весоизмерительного тензорезисторного датчика и несущего корпуса, внутри которого находится АЦП и источник электропитания постоянного тока (аккумуляторная батарея).
Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний в виде крюка или траверсы.
В весах предусмотрены следующие устройства:
- устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5.);
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
- устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
- устройство компенсации массы тары (Т+)(ГОСТ Р 53228-2008, п. Т.2.7.4).
В весах предусмотрено устройство сигнализации о перегрузке.
Весы могут быть оснащены принтером, пультом дистанционного управления (ДУ) на ИК-лучах или радиопультом ДУ DR10 с радиомодемом TRL10 Cross beam radio.
Радиопульт ДУ DR10 оснащен графическим дисплеем, клавиатурой и меню, имеет интерфейс USB для зарядки аккумулятора. Радиопульт ДУ DR10 имеет функцию суммирования и энергонезависимую память, рассчитанную на 1800 взвешиваний с датой и временем.
Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками и конструктивными особенностями.
Модификации весов имеют обозначения вида: SCS-УУ-ХХХ, ECS-УУ-ХХХ: где SCS; ECS - обозначение модификации;
УУ - конструктивное исполнение: отсутствие символа, F или СВ:
- отсутствие символа - обычное исполнение;
- F - наличие теплоизолирующего экрана, позволяющего взвешивать грузы,
нагретые до плюс 90оС;
- СВ - наличие двух крюков, позволяющих взвешивать длинные объекты,
при этом терминал, соединенный с датчиками, измеряет суммарную нагрузку обоих датчиков.
ХХХ - значение максимальной нагрузки (т).
Общий вид весов, схема их пломбирования и применяемых пультов дистанционного управления показаны на рисунках 1 - 3.

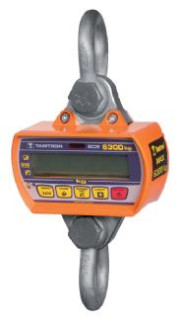

Рисунок 1 - Пример общего вида весов
На корпусе весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя; J
- условное обозначение весов;
- класс точности;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного деления (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- серийный заводской номер.
Программное обеспечение (ПО) весов является встроенным, что соответствует требованиям ГОСТ Р 53228-2008 п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.
Идентификационным признаком ПО является номер версии ПО, который отображается на дисплее при включении весов
Для предотвращения воздействий и защиты от преднамеренных и непреднамеренных воздействий законодательно контролируемых параметров, используется винт безопасности, расположенный на передней панели весов и скрывающий кнопку настройки, а ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
| Cran Scale | 4LCD | xxxxxxxx4LCD (xxxxxxxx- дата обновления версии) | * | * |
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» в соответствии с МИ 3286-2010.
Класс точности по ГОСТ Р 53228-2008........................................................... средний (III).
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), пределов допускаемой погрешности и число поверочных делений (n) приведены в таблице 2.
| Обозначение модификации | Max, т | Min, т | d=e, кг | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг | Число поверочных делений (n) |
| ECS-0,5 | 0,5 | 0,004 | 0,2 | От 0,004 до 0,1 включ. | ±0,1 | 2500 |
| Св. 0,1 до 0,5 включ. | ||||||
| ECS-2 | 2 | 0,02 | 1 | От. 0,02 до 0,5 включ. | ±0,5 | 2000 |
| Св. 0,5 до 2,0 включ. | ± 2 | |||||
| ECS-3,2 SCS-3,2 SCS-F-3,2 | 3,2 | 0,02 | 1 | От 0,02 до 0,5 включ. | ±0,5 | 3200 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 3,2 включ. | ±1,5 | |||||
| ECS-6,3 SCS-6,3 SCSF-6,3 | 6,3 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 1260 |
| Св.2, 5 до 6,3 включ. | ± 5 | |||||
| SCS-8 | 8 | 0,1 | 5 | От 0,1 до 2,5 включ. | ± 2,5 | 1600 |
| Св. 2,5 до 8 включ | ± 5 | |||||
| ECS-10 SCS-10 SCS-F-10 | 10 | 0,1 | 5 | От 0,1 до 2,5 включ. | ±2,5 | 2000 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| SCS-20, SCS-F-20 | 20 | 0,4 | 20 | От 0,4 до 10 включ. | ±10 | 1000 |
| Св. 10 до 20 включ. | ± 20 | |||||
| SCS-32 SCS-F-32 | 32 | 0,4 | 20 | От 0,4 до 10 включ. | ± 10 | 1600 |
| Св.10 до 32 включ. | ± 20 | |||||
| SCS-50 SCS-F-50 | 50 | 1 | 50 | От 1 до 25 включ. | ± 25 | 1000 |
| Св.25 до 50 включ. | ± 50 | |||||
| SCS-СВ-6,4 | 6,4 | 0,1 | 5 | От 0,1 до 2,5 включ. | ± 2,5 | 1280 |
| Св.2,5 до 6,4 включ. | ± 5 | |||||
| SCS-СВ-12,6 | 12,6 | 0,2 | 10 | От 2 до 5 включ. | ± 5 | 1260 |
| Св. 5 до 12,6 включ. | ± 10 | |||||
| SCS-СВ-20 | 20 | 0,4 | 20 | От 0,4 до 10 включ. | ± 10 | 1000 |
| Св. 10 до 20 включ. | ± 20 | |||||
| SCS-СВ-40 | 40 | 1 | 50 | От 1 до 25 включ. | ± 25 | 800 |
| Св. 25 до 40 включ. | ± 50 | |||||
| SCS-СВ-64 | 64 | 1 | 50 | От 1 до 25 включ. | ± 25 | 1280 |
| Св. 25 до 64 включ. | ± 50 | |||||
| SCS -СВ-100 | 100 | 2 | 100 | От 2 до 50 включ. | ± 50 | 1000 |
| Св. 50 до 100 включ. | ± 100 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Диапазон допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
Влияние устройства установки нуля на результат взвешивания, кг .........................0,25 е.
Диапазон компенсации массы тары (Т), % от Max........................................ от 0 до 100.
Предельная нагрузка (Lim), % от Max, не более.......................................................... 250.
Показания индикации массы, кг, не более ........................................................... Мах + 9е.
Порог чувствительности для весов.............................................................................. 1,4 е.
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max ...................4.
Диапазон первоначальной установки нуля, % от Max....................................................20.
Напряжение электрического питания от встраиваемой аккумуляторной батареи, В:
- для весов SCS .................................................................................................................12;
- для весов ECS ...................................................................................................................6.
Потребляемая мощность, Вт, не более ........................................................................... 60.
Время прогрева весов, мин ...............................................................................................20.
Порог чувствительности ..............................................................................................1,4 е.
Радиус действия пульта управления, м:
- радиопульт DR10 (в зоне прямой видимости).............................................................150;
- пульт на ИК-лучах (в зоне прямой видимости)............................................................ 10.
Условия эксплуатации:
- диапазон температуры, °С:
- для весов ECS с дисплеем LCD.....................................от минус 20 до плюс 40;
- для весов ECS с дисплеем LED, SCS ............................от минус 30 до плюс 40;
- относительная влажность, %.....................................до 85 при температуре 40 оС,
.......................................................................................................... без конденсации влаги.
Время непрерывной работы от аккумулятора, ч, не менее...........................................200.
Средний срок службы, лет ...............................................................................................20.
Габаритные размеры и массы весов приведены в таблице 3 Таблица 3
| Обозначение модификации | Max, т | Г абаритные размеры, мм | Масса, кг, не более |
| ECS-0,5 | 0,5 | 324х400х640 | 20 |
| ECS-2 | 2 | 324х400х640 | 22 |
| ECS-3,2; SCS-3,2; SCS-F-3,2 | 3,2 | 324х400х691 | 27 |
| ECS-6,3; SCS-6,3; SCS-F-6,3 | 6,3 | 324х400х757 | 34 |
| SCS -8 | 8 | 324х400х889,5 | 39 |
| ECS-10; SCS-10; SCS-F-10 | 10 | 324х400х889,5 | 45 |
| SCS-20; SCS-F-20 | 20 | 324х400х734 | 32* |
| SCS-32; SCS-F-32 | 32 | 324х400х813 | 40* |
| SCS-50; SCS-F-50 | 50 | 324х400х1009 | 48* |
| SCS-СВ-6,4 | 6,4 | (324х400х691)х2 | 58 |
| SCS-СВ-12,6 | 12,6 | (324х400х757)х2 | 74 |
| SCS-СВ-20 | 20 | (324х400х889,5)х2 | 95 |
| SCS-СВ-40 | 40 | (324х400х734)х2 | 69* |
| SCS-СВ-64 | 64 | (324х400х813)х2 | 85* |
| SCS-СВ-100 | 100 | (324х400х1009)х2 | 98* |
| * - масса весов указана без серег | |||
наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.
1 Весы (по заказу)...................................................................
1 шт. .1 шт. .1 экз.
2 Зарядное устройство AD/DC (230 В, 50 Гц/ 9 В, 800 мА)
3 Эксплуатационная документация......................................
весов производится по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение Н. Методика поверки). Основные средства поверки
- гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005.
изложены в документе «Весы крановые SCS/ECS. Руководство по эксплуатации». Нормативные документы, устанавливающие требования к весам крановым SCS/ECS
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация на весы крановые SCS/ECS фирмы «Tamtron Oy», Финляндия.
- осуществление торговли и товарообменных операций.
