Микровесы MXA, 52826-13

Назначение

Микровесы серии МХА (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

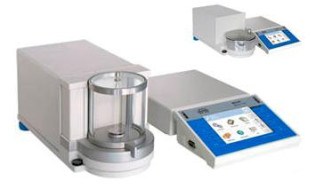

Конструктивно весы состоят из весоизмерительного устройства с ветрозащитной витриной и терминала.

Весы выпускаются в модификациях: МХА 2.3Y, MXA 2.3Y.P, МХА 5.3Y, МХА 5.3Y.F, MXA 11.3Y, MXA 21.3Y, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.

Весы оснащены устройствами, приведенными в таблице 1.

Таблица 1

Весы реализуют следующие функции:

-    функция счета;

-    функция дозирования;

-    функция взвешивания в процентном соотношении;

-    функция определения плотности;

-    функция статистики;

-    функция ввода формулы смеси;

-    отображение - дата\время;

-    подсветка со спящим режимом.

Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6 ГОСТ Р 53228-2008) RS232, USB.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия - контрольная этикетка деформируется путем разделения контрольного рисунка; на месте удаления остаётся не смываемый след от этикетки. Для опломбирования пластины с маркировкой используется контроль-

ная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного доступа приведена на рисунке 1.

* «

Маркировка весов производится на фирменной пластине (Рис. 3):

-    торговая марка изготовителя;

-    класс точности;

-    обозначение типа весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    действительная цена деления (d);

-    диапазон устройства выборки массы тары (Т);

-    знак утверждения типа;

-    номер в Госреестре СИ;

-    серийный номер весов;

-    параметры электропитания;

-    предельные значения температуры;

-    знак соответствия требованиям основных директив ЕС.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Таблица 2- Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения    во время прохождения теста после включения весов, а также путем просмотра в меню раздела «Информация о системе» на дисплее весов. Подготовленные к применению весы для защиты от несанкционированного доступа пломбируются контрольной этикеткой.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1.    Класс точности весов по ГОСТ Р 53228-2008 ................................специальный

2.    Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.

3.    Предел допускаемого размаха...............................................................|mpe|

4.    Диапазон устройства выборки массы тары, кг....................................от 0 до Max

5.    Диапазон устройства первоначальной установки нуля не превышает.......20 % Мах

6.    Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает...................................................................................4 % Мах

7.    Условия эксплуатации:

-    предельные значения температуры (Tmin, Tmax), °С.............................+18, + 30

-    относительная влажность воздуха (без конденсации), %..................от 45 до 65

Таблица 3

8.    Потребляемая мощность, ВА , не более........................................................15

9.    Параметры электропитания:

1) электропитание от сети переменного тока (через адаптер):

-    напряжением, В......................................................................230 ± 23

-    частотой, Гц..............................................................................50 ± 1

10.    Значения массы и размеров весов для различных модификаций приведены в таблице4

11.    Вероятность безотказной работы за 2000 ч...............................................0,95

12.    Средний срок службы весов, лет..................................................................10

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов.

Комплектность

Поверка

осуществляется в соответствие с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008 и разделом «Поверка» документов: «Микровесы серии МХА. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в документе «Микровесы серии МХА. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к микровесам серии МХА

1.    ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

3.    Техническая документация изготовителя.

Рекомендации к применению

осуществление ветеринарной деятельности; работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям; мероприятия государственного контроля (надзора).
