| Номер в госреестре | 52830-13 |
| Наименование СИ | Вакуумметры показывающие |
| Обозначение типа СИ | PI 50 |
| Изготовитель | "ETTORE CELLA S.p.a.", Италия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52830-13 |
| Наименование СИ | Вакуумметры показывающие |
| Обозначение типа СИ | PI 50 |
| Изготовитель | "ETTORE CELLA S.p.a.", Италия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

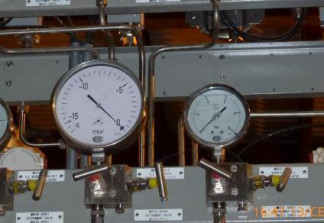

Вакуумметры показывающие PI 50 (далее - вакуумметры) предназначены для измерений избыточного давления жидкости и газа на Адлерской ТЭС.
Принцип действия вакуумметров основан на уравновешивании измеряемого давления силой упругой деформации мембранной коробки. Под воздействием измеряемого давления торцевая часть мембранной коробки перемещается и через передаточный механизм приводит стрелку вакуумметра во вращательное движение относительно шкалы.
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений давления, мбар (кПа) | от минус 16 до 0 (от минус 1,6 до 0) |
| Пределы допускаемой основной приведенной погрешности, % | ± 1,6 |
| Вариация, %, не более | 1,6 |
| Температура окружающей среды, °С | от плюс 5 до плюс 40 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % 10 °С | ± 0,8 |
| Г абаритные размеры, мм, (диаметр, глубина) | 0 160, 83 |
| Масса, кг, не более | 0,8 |
Знак утверждения типа наносится на титульный лист паспорта методом наклейки.
| Вакуумметры показывающие PI 50 зав. №№: 11MBV10CP510, 12MBV10CP510, 21MBV10CP510, 22MBV10CP510 | 4 шт. |
| Паспорт | 4 шт. |
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, на-поромеры, тягомеры и тягонапоромеры показывающие и самопишущие».
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к индикаторам давления PI 50
1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие».
4. Техническая документация «ETTORE CELLA SpA», Италия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
