Весы конвейерные BEP, 52831-13

Назначение

Весы конвейерные ВЕР предназначены для измерения массы сыпучих материалов, проходящих по конвейерной ленте.

Описание

Весы состоят из одного грузоприемного устройства с одной роликовой опорой и одного датчика весоизмерительного тензорезисторного PWS, Госреестр СИ №33308-06, терминала INTECONT PLUS, Госреестр СИ №33788-07, производства фирмы «Schenck Process GmbH», Германия. Весы установлены в конвейерную ленту Заказчика.

Весы имеют выход в стандартном интерфейсе RS 232 на ЭВМ и печатающее устройство. Масса сыпучего материала определяется как интегральное во времени значение произведения его линейной плотности и скорости движения конвейерной ленты.

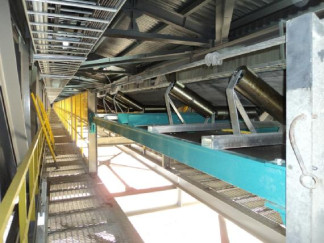

Рисунок 1. Общий вид весов конвейерных ВЕР

На передней панели прибора INCOTEN PLUS прикреплена табличка, содержащая следующую маркировку:

-    наименование или товарный знак предприятия-изготовителя;

-    тип весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    знак утверждения типа средства измерений;

-    год изготовления.

Программное обеспечение

Программное обеспечение весов выполняется на базе микроконтроллера и жестко привязано к их электрической схеме. Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем.

Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает аналогоцифровой преобразователь (АЦП), управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение АЦП и значения градировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов производится с помощью отображаемого при включении весов номера версии программного обеспечения, а также электронного пароля.

Сведения об идентификационных данных программного обеспечения приведены в таблице 1

Номер версии ПО и электронный пароль в достаточной мере защищают метрологически значимую часть ПО весов от преднамеренных и непреднамеренных изменений и соответствуют уровню» С» в соответствии с МИ 3286-2010

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы.........................................

1 комплект 1 экз.

Руководство по эксплуатации

Поверка

осуществляется по в соответствии с ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».

Основное поверочное оборудование:

- весы неавтоматического действия ГОСТ Р 53228-2008, класс точности -средний

Сведения о методах измерений

Методы измерений приведены в разделе 4 документа «Весы конвейерные ВЕР. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к весам конвейерным ВЕР

ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования», .

ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы».

Рекомендации к применению

Выполнение государственных учетных операций
