Назначение
Анализаторы ионного состава потенциометрические ПАИС-натрий (далее - анализаторы) предназначены для измерений показателя активности ионов натрия (pNa), массовой концентрации ионов натрия (CNa) и температуры анализируемой жидкости.
Описание
Принцип действия анализаторов основан на потенциометрическом методе анализа веществ. Сущность метода заключается в определении показателя активности ионов натрия в анализируемой жидкости по измерениям электродвижущей силы (ЭДС) дифференциальной гальванической ячейки, образованной электродом сравнения, измерительным и опорным электродами, погруженными в исследуемую жидкость.
Анализаторы выпускаются в двух модификациях: ПАИС-01 натрий и ПАИС-02натрий. Анализаторы имеют одинаковые метрологические характеристики и отличаются конструктивным исполнением. По способу установки анализаторы делятся на стационарные (01) и переносные (02).
Анализаторы состоят из измерительного преобразователя (ИП), комплекта сенсоров (АС) и вспомогательных устройств. ИП выполнен в виде микропроцессорного измерительного блока. На лицевой панели анализаторов расположено жидкокристаллическое табло индикации, сенсорные кнопки для включения/выключения анализатора и управления режимами работы.
Стационарные анализаторы имеют унифицированные токовые выходы каналов измерений р№ для подключения внешних регистрирующих приборов.
Переносные анализаторы имеют гнездо для подзарядки, RS-выход, клемму опорного электрода. Данные анализаторы - четырехразрядные. На табло индикации анализаторов отображаются измеренные значения р№, CNa, температуры анализируемой жидкости, текущее время и дата.

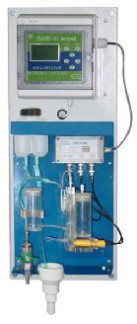

Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 2.
лист № 2 всего листов 5
Конструкция анализаторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям анализатора. Схема размещения наклеек для предотвращения несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема размещения наклеек
а) - стационарные анализаторы б) - переносные анализаторы
Программное обеспечение
Основные функции программного обеспечения: сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в персональный компьютер (ПК).
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификации-онный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
Микрокод натрий | - | 006 | - | - |
ПО идентифицируется непосредственно в анализаторе. Номер версии (идентификационный номер) ПО отображается на экране при одновременном нажатии комбинации клавиш «ВНИЗ» и «ВВОД» в режиме измерений. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО анализатора не предусмотрено.
Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Диапазоны измерений:
- показателя активности ионов натрия р№
от 1 до 7; от (2,3-10-от 10 до 50.
- массовой концентрации ионов натрия CNa, мг/дм3
- температуры анализируемой жидкости, °С
Пределы допускаемой абсолютной погрешности измерений
- показателя активности ионов натрия р№ в диапазоне измерений р№ от 1 до 5
в диапазоне измерений р№ от 5 до 7
где
»-» о/"ч
- температуры анализируемой жидкости, С
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов натрия CNa, отн. ед.:
33
в диапазоне измерений от 0,230 до (2,3-10 ) мг/дм в диапазоне измерений 0,023 до 0,230 мг/дм3
3 3
в диапазоне измерений от (2,3-10" ) до 0,023 мг/дм Питание анализаторов:
- в стационарном исполнении от сети переменного тока напряжение, В
частота, Гц
- в переносном исполнении от источника постоянного тока напряжение, В
или 6 аккумуляторных батарей емкостью, мА-ч
Потребляемая мощность, не более:
- в стационарном исполнении, Вт
- в переносном исполнении, В'А Время установления рабочего режима после включения, мин, не более
Продолжительность непрерывной работы, ч, не менее
- в стационарном исполнении
- в переносном исполнении
Габаритные размеры (длинахширинахвысота), мм, не более: -газожидкостной блок -измерительный преобразователь в стационарном исполнении в переносном исполнении
Масса, кг, не более:
-газожидкостной блок -измерительный преобразователь
- в стационарном исполнении
- в переносном исполнении
Показатели надежности:
- средний срок службы (кроме электродов), лет, не менее
- средний срок службы электродов, год, не менее
- средняя наработка на отказ, ч, не менее Рабочие условия применения:
- температура анализируемой жидкости, °С
- атмосферное давление, кПа
- относительная влажность воздуха при температуре 35 °С, %
- температура окружающего воздуха, °С от (2,3-10-3) до (2,3-103);
± 0,05;
± (0,05 + 0,07-(А - 5)2),
А - измеренное значение; ± 0,3.
± 0,12;
от минус 0,24 до 0,36; от минус 0,53 до 1,1.
(230±,0%); (50 ± 1);
8,2;
1000.
25;
0,5.
15.
168;
(110x260x500);
(140х220х250);
(220x150x120).
1,5;
2;
1.
10;
1;
9000.
от 10 до 40; от 84 до 106,7; до 80; от 10 до 30.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерительного преобразователя анализатора ионного состава потенциометрического ПАИС-натрий в виде пленочного изображения и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки приведен в таблице 1.
Таблица 1 - Комплект поставки
Наименование | Обозначение | Коли чество | Примечания |
Анализатор ионного состава потенциометрический ПАИС-натрий | НЖЮК 421522.005.02 | 1 комплект | |
Руководство по эксплуатации | НЖЮК 421522.005.02-01РЭ НЖЮК 421522.005.02-02РЭ | 1 шт. 1 шт. | для ПАИС-01 натрий для ПАИС-02натрий |
Паспорт | НЖЮК 421522.005.02-01ПС НЖЮК 421522.005.02-02ПС | 1 шт. 1 шт. | для ПАИС-01 натрий для ПАИС-02натрий |
Тара транспортная | | 1 шт. | |
Поверка
Осуществляется в соответствии с документом раздел 4 «Методика поверки» руководств по эксплуатации НЖЮК.421522.005.02-01РЭ и НЖЮК.421522.005.02-02РЭ, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
эталон рабочий активности ионов натрия в водных растворах РЭАИ-Na, рег. № 43471-09 (пределы допускаемой абсолютной погрешности воспроизведения pNa при температуре (25 ± 0,1) °С ± 0,01);
измеритель температуры многоканальный прецизионный МИТ 8.03 в комплекте с датчиком температуры ТСПН-5В, рег. № 19736-05 (пределы допускаемой погрешности измерений температуры ± 0,01 °С);
вода дистиллированная ГОСТ 6709-72.
Сведения о методах измерений
Анализатор ионного состава потенциометрический ПАИС-01 натрий. Руководство по эксплуатации. НЖЮК.421522.005.02-01РЭ.
Анализатор ионного состава потенциометрический ПАИС-02натрий. Руководство по эксплуатации. НЖЮК.421522.005.02-02РЭ.
Нормативные документы, устанавливающие требования к анализаторам ионного состава потенциометрическим ПАИС-натрий
ГОСТ Р 8.641-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»
Анализаторы ионного состава потенциометрические ПАИС-натрий. Технические условия. ТУ 4215-006-16963232-2011
Рекомендации к применению
Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
