| Номер в госреестре | 52842-13 |
| Наименование СИ | Расходомеры жидкости корреляционные вихревые |
| Обозначение типа СИ | ДРК-В |
| Изготовитель | ЗАО "Флоукор", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 13.03.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры жидкости корреляционные вихревые ДРК-В предназначены для измерений объемного расхода и накопленного объема жидкости в полностью заполненных трубопроводах систем тепло и водоснабжения.
Принцип действия расходомера жидкости корреляционного вихревого ДРК-В основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании неподвижного тела специальной формы, расположенного поперек потока.
Расходомер жидкости корреляционный вихревой ДРК-В состоит из: тела обтекания в виде призмы трапециевидной формы, пьезоэлемента излучателя, пьезоэлемента приемника, генератора, фазового детектора, адаптивного фильтра и блока формирования выходного сигнала.
При обтекании призмы потоком жидкости образуется вихревая дорожка, частота вихрей в которой пропорциональна объемному расходу. За призмой расположены пьезоэлементы. На пьезоэлемент излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе. На пьезоэлементе приемнике ультразвуковые колебания преобразуются в электрические, которые и подаются на фазовый детектор. На выходе фазового детектора образуется напряжение, амплитуда и частота которого определяются частотой вихрей.
Сигнал с фазового детектора подается на цифровой корреляционный фильтр, выполненный на базе однокристальной микро-ЭВМ, который с блоком формирования выходного сигнала осуществляет фильтрацию паразитных составляющих (вибрация трубопровода, изменение температуры жидкости) и образует импульсы с частотой, пропорциональной расходу.

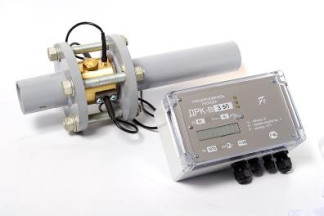

Расходомер жидкости корреляционный вихревой ДРК-В включает в себя первичный преобразователь ДРК-ВПП, устанавливаемый непосредственно на трубопроводе, и электронный преобразователь ДРК-ВЭП, соединенный с первичным преобразователем ДРК-ВПП кабелями, входящими в комплект поставки.
Расходомер жидкости корреляционный вихревой ДРК-В имеет импульсный выходной сигнал и индикатор объема жидкости, мгновенного расхода и времени наработки.
Внутреннее программное обеспечение, встроенное в расходомер ДРК-В, выполняет функции измерения объема и расхода жидкости и преобразования входной информации в частоту выходного импульсного сигнала с последующим отображением на дисплее расходомера.
Идентификационные данные программного обеспечения
| Наименование | Идентификаци- | Номер | Цифровой | Алгоритм вычис- |
| ПО | онное наимено- | версии | идентификатор ПО | ления цифрового |
| вание ПО | ПО | (контрольная сумма) | идентификатора | |
| ПО | ||||
| ПО расходомера: | ||||
| ДРК-В 3 - drkv | 609 | - | - | |
| ДРК-ВМ - drkb | 14 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристики | Значение параметра | ||||
| Диаметр условного прохода Ду, мм | 25 | 32 | 50 | 80 | 100 |
| Диапазон измерений: - максимальный расход Qmrc, м3/ч - номинальный расход Q^, м /ч - минимальный расход Q мин, м3/ч | 10 7,5 0,2 | 20 12,5 0,3 | 50 25 0,5 | 100 60 1,5 | 200 100 3,0 |
| Пределы допускаемой относительной погрешности измерений объема жидкости по импульсному сигналу и индикатору, %: - в диапазоне расходов от Q^^ до 0,08 Q^ (включая) - в диапазоне расходов от 0,08Qном до 0,04 Q^ (включая) - в диапазоне расходов от 0,04Qном до QM | ±1,0 ±1,5 ±3,0 | ||||
| Пределы допускаемой относительной погрешности измерений расхода жидкости по индикатору, %: - в диапазоне расходов от Qmro до 0,08 Q^ (включая) - в диапазоне расходов от 0,08Qном до 0,04 Q^ (включая) - в диапазоне расходов от 0,04Qном до QM | ±1,5 ±2,0 ±3,5 | ||||
| Пределы допускаемой относительной погрешности измерений времени наработки, % | ±0,1 | ||||
| Выходной сигнал: - для ДРК-В3 - импульс тока - выход оптопары - «сухой контакт» (опционально) - для ДРК-ВМ - импульсный сигнал типа «открытый кол лектор» Длительность импульсов тока, мс, не менее | 250 | ||||
| Цена импульса, м3/имп | 0,001 | 0,01 | 0,01 | 0,1 | 0,1 |
| Цена младшего разряда счетчика объема, м3 | 0,001 | 0,01 | 0,01 | 0,1 | 0,1 |
| Разрядность индикатора, десятичные знаки | 8 |
| Параметры электрического питания: - для ДРК-В3 - напряжение постоянного тока, В - для ДРК-ВМ - автономный источник питания напряжением, В | от 12 до 14 3 |
| Параметры измеряемой среды: - температура жидкости, °С - вязкость жидкости, м2/с, не более - давление жидкости, МПа, не более | от 1 до 150 2х10-6 1,6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: для ДРК-В3 для ДРК-ВМ - относительная влажность воздуха (при 35 °С) - атмосферное давление, кПа | от минус 40 до плюс 50 от минус 10 до плюс 50 до 95 от 84,0 до 106,7 |
| Срок службы, лет | 8 |
Габаритные размеры и масса
| Обозначение расходомера | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| ДРК-ВПП D^LxB (с фланцами) | ДРК-ВЭП LxBxH | ДРК-ВПП (с фланцами) | ДРК-ВЭП | |
| ДРК-В-25 | 33,5x273x115 | 225x143x91 | 4,1 | - для ДРК-В3 - 0,7 - для ДРК-ВМ - 0,92 |
| ДРК-В-32 | 42,3x342x135 | 6,2 | ||
| ДРК-В-50 | 60x461x160 | 9,5 | ||
| ДРК-В-80 | 88,5x705x160 | 12,6 | ||
| ДРК-В-100 | 108x870x180 | 18,0 | ||
наносится на переднюю панель электронного преобразователя ДРК-ВЭП методом наклейки и типографским способом на эксплуатационную документацию.
| № п/п | Наименование | Обозначение | Количество |
| 1 | Преобразователь первичный, комплект | ДРК-ВПП | 1 шт. |
| 2 | Преобразователь электронный | ДРК-В3ЭП или ДРК-ВМЭП | 1 шт. |
| 3 | Монтажные детали, комплект | 1 шт. | |
| 4 | Паспорт | ИСУН.407131.012 ПС | 1 экз. |
| 5 | Руководство по эксплуатации (раздел 6 «Методика поверки») | ИСУН.407131.012 РЭ | 1 экз. |
осуществляется по документу: «Расходомеры жидкости корреляционные вихревые ДРК-В. Руководство по эксплуатации ИСУН.407131.012 РЭ» раздел 6 «Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 13 сентября 2012 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 погрешность измерения частоты не более ±5*10-7±1ед.сч.;
3
-установка поверочная расходомерная, диапазон измерений от 0,2 до 200 м3/ч, пределы допускаемой относительной погрешности ±0,3 %;
- секундомер механический СОС пр., класс точности 3;
- микрометр рычажный МР 25, диапазон измерений от 0 до 25 мм, пределы допускаемой абсолютной погрешности ±0,002 мм;
- комплект нутромеров индикаторных НИ, диапазоны измерений от 18 до 100, класс точности 1;
- имитатор расхода ИР-ДРК, предел допускаемой относительной погрешности ±0,05 %.
Методика измерений приведена в разделе 5 руководства по эксплуатации расходомеров жидкости корреляционных вихревых ДРК-В.
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости корреляционным вихревым ДРК-В
1 ТУ 4213-008-17805794-12 «Расходомер жидкости корреляционный вихревой ДВК-В. Технические условия».
2 ГОСТ 8.145-75.ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 х 10-6 до 10
м3/с.
3 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 38 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
