Приборы для поверки кардиомониторов PS-2210, 52846-13

Назначение

Приборы для поверки кардиомониторов PS-2210 (далее - прибор) предназначен для воспроизведения электрических сигналов синусоидальной, прямоугольной, треугольной и специальной формы с регулируемой амплитудой выходного напряжения в широком диапазоне частот, а также для воспроизведения сигналов по форме соответствующих электрокардиосигналам сердца с регулируемой частотой сердечных сокращений и используется для настройки и поверки кардиомониторов и электрокардиографов.

Описание

Прибор PS-2210 является портативным многофункциональным прибором.

Канал ЭКГ имеет 10 выходных клемм для подключения ЭКГ электродов и высокоуровневый выход ЭКГ. С помощью микропроцессора формируются электрические сигналы, которые усиливаются в ЦАП, и поступают на нагрузочные сопротивления для получения необходимой амплитуды сигнала выбранной формы и частоты на выходе прибора.

Аналогично на выходе электродов LL или LA модулируется выходное сопротивление сигнала с постоянной и переменной составляющей выходного сопротивления и формируются сигналы дыхания с выбранной частотой дыхания.

Прибор PS-2210 имеет два дисплея и 17 сенсорных клавиш для управления установками параметров режимов и ввода соответствующего сигнала.

Питание прибора осуществляется от 2 внутренних аккумуляторов или от адаптера сетевого питания.

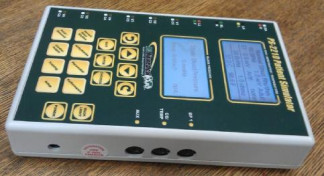

Внешний вид прибора PS-2210, место пломбирования и место нанесения знака утверждения типа изображены на рисунке 1.

Количество электродов для формирования отведений ЭКГ (RA, LA, RL, LL, Vi, V2, V3, V4, V5, Уб)

Выходной импеданс между электродом RL и электродами, кОм RA, LA, LL

10

0,5; 1,0; 1,5; 2,0 1,0

от 0,05 до 5,0

±5

±2

от 0,1 до 100 от 30 до 300 ±1

±1

2

0,5; 1,0; 1,5; 2,0 ±5

0,1; 0,2; 0,5; 1,0; 2,0; 3,0

±10

±7

от 15 до 120

±2

0,95

250x150x50

9±0,2

220±4,4

25

20±5

до 85 при 25 °С 101,3±4 (760±30)

Vi, V2, V3, V4, V5, V6

Диапазон воспроизведения выходного напряжения, мВ Пределы допускаемой относительной погрешности установки напряжения по II отведению:

в диапазоне от 0,1 до 0,5 мВ, % в диапазоне свыше 0,5 до 5,0 мВ, %

Диапазон установки частоты выходного сигнала, Гц Диапазон установки частоты сердечных сокращений (ЧСС), 1/мин Пределы допускаемой относительной погрешности установки ЧСС, % Пределы допускаемой относительной погрешности установки интервалов времени (RR интервала), %

Количество формируемых отведений канала дыхания Значения постоянной составляющей (базового) сопротивления, кОм Пределы допускаемой относительной погрешности установки постоянной составляющей (базового) сопротивления, %

Значения переменной составляющей сопротивления, Ом Пределы допускаемой относительной погрешности установки переменной составляющей сопротивления для значений:

0,1; 0,2; 0,5 Ом, %

1,0; 2,0; 3,0 Ом, %

Диапазон установки частоты дыхания, 1/мин

Пределы допускаемой относительной погрешности установки частоты дыхания, %

Масса, кг, не более Габаритные размеры, мм, не более Напряжение питания:

-    от аккумуляторов постоянного тока, В

-    через адаптер от сети переменного тока с частотой 50 Гц, В Потребляемая мощность, В А, не более

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, кПа (мм рт.ст.)

Знак утверждения типа

наносится на лицевую поверхность прибора в виде наклейки выполненной методом ламинированной типографской печати, а также на титульный лист Руководства по эксплуатации методом принтерной печати.

Комплектность

В комплект поставки входят:

-    прибор для поверки кардиомониторов PS-2210;

-    источник питания с кабелем питания;

-    Руководство по эксплуатации;

-    Методика поверки 433-092-2012 МП.

Поверка

осуществляется по методике поверки 433-092-2012 МП «Прибор для поверки кардиомониторов PS-2210. Методика поверки», согласованной ГЦИ СИ ФБУ «Тест-С.-Петербург»

19.12.2012 г.

Основное оборудование, необходимое для поверки:

-    осциллограф цифровой запоминающий С9-8, 50 мкВ - 50 В, ПГ ±1,5 %,

0,1 нс/дел - 0,1 с/дел, ПГ ±0,3 %;

-    вольтметр универсальный цифровой В7-54/1, 0,1 мкВ - 1000 В, ПГ ±(0,005 - 0,007) %;

0,1 мОм - 1 ГОм, ПГ ±(0,01 - 0,15) %;

-    частотомер электронно-счетный Ч3-64/1, 0,005 Гц - 1,5 ГГц, ПГ ±(510-7 ± 1 ед.сч.).

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации в разделе «Работа с прибором».

Нормативные и технические документы, устанавливающие требования к приборам для поверки кардиомониторов PS-2210

1.    ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2.    Техническая документация фирмы изготовителя.

3.    433-092-2012 МП «Прибор для поверки кардиомониторов PS-2210. Методика поверки».

Рекомендации к применению

-    осуществление деятельности по обеспечению единства измерений.
