Назначение
Расходомеры-счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х предназначены для измерений объемного расхода и объема различных жидкостей.
Описание
Принцип действия расходомеров-счетчиков ультразвуковых FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х основан на время-импульсном методе, согласно которому скорость потока жидкости и, следовательно, расход, определяется по разности времени прохождения ультразвукового сигнала в прямом и обратном направлении относительно движения потока жидкости.
В качестве излучателя и приемника ультразвуковых сигналов используются ультразвуковые преобразователи (датчики). Каждый из датчиков в паре работает как излучатель и приемник ультразвуковых сигналов по очереди, обеспечивая излучение и прием ультразвуковых импульсов под углом к оси трубопровода. В зависимости от модификации расходомеров-счетчиков ультразвуковых FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х, скорость потока измеряется по одному или двум ультразвуковым лучам.
Для обработки данных в расходомерах используются электронные устройства (блоки), обеспечивающие:
- измерение времени распространения ультразвуковых импульсов;
- определение и отображение на экране текущих показателей скорости потока, расхода и общего объема жидкости, прошедшей через датчик с момента последнего сброса данных;
- отображение на экране направления движения потока жидкости;
- преобразование текущего расхода в унифицированный выходной сигнал постоянного тока 4-20 мА;
- архивирование результатов измерений за выбранный период от 1 мин до 1 года;
- считывание сохраненных данных через оптически изолированное USB - устройство, линию связи RS 232 или M-bus;
- выбор единиц измерения расхода и объема жидкости;
- возможность связи с устройством на расстоянии через GSM-модуль.
Расходомеры-счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC
FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х поставляются в компактном или раздельном исполнении, могут поставляться в варианте, предназначенном для использования в системах снабжения питьевой водой. При раздельном исполнении электронный блок устанавливается отдельно от датчика расхода и подключается к нему с помощью кабеля (длиной до 20 м); в компактном исполнении электронный блок закрепляется на датчике расхода.
Для защиты от несанкционированного проникновения и изменения метрологических характеристик на корпуса расходомеров устанавливаются навесные пломбы.

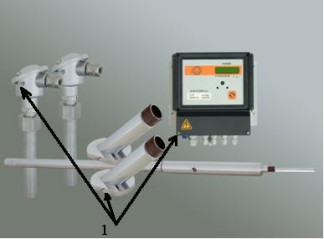

На рисунках 1 - 6 представлен общий вид расходомеров и обозначено (1) место установки навесных пломб.
Программное обеспечение
Программное обеспечение (ПО) состоит только из встроенной в микропроцессорный модуль электронного блока метрологически значимой части ПО. ПО расходомера является фиксированным (номер версии не ниже «Es 90511D»), незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих
возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики
Характеристика | Значения характеристики |
FL 3085 | FL 3005 | FL 50Х4 | FL 102Х | FL 103Х |
Диаметры условного прохода, DN, мм Внутренние диаметры трубопроводов Ду, мм | 200-1200 | 200-2000 | 32-300 | 32-200 | 32-300 |
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости | ±5,0 % для Qi<Q<Q2 ±1,0 % ±2,0 %* для Q2<Q<Q4 при t<50 °C ±3,0 % для Q2<Q<Q4 при t>50 °C | ±2,0 % в пределах диапазона 5-100 % qs (qs -максимальный расход при скорости потока 6 м/с) | Класс 1: ±1,0 % для Q2<Q<Q4 ±3,0 % для Qi<Q<Q2 Класс 2: ±2,0 % для Q2<Q<Q4 ±5,0 % для Qi<Q<Q2 | Класс 2: ±2,0 % для Q2<Q<Q4 ±5,0 % для Qi<Q<Q2 | Класс 1: ±1,0 % для Q2<Q<Q4 ±3 % для Qi<Q<Q2 Класс 2: ±2,0 % для Q2<Q<Q4 ±5,0 % для Qi<Q<Q2 |
П р и м е ч а н и е - Qi — минимальный измеряемый объемный расход, м3/ч, Q2 — промежуточный измеряемый объемный расход, м3/ч, Q3 — постоянный измеряемый объемный расход, м3/ч, Q4 — предельный (максимальный) измеряемый объемный расход, м3/ч. * - Пределы допускаемой относительной погрешности измерений объемного расхода жидкости при поверке имитационным методом |
Максимальное давление измеряемой жидкости, МПа | 1,0 (по требованию 1,6 или 2,5 для диаметров от 200 DN до 500 DN) | 4,0 | 1,6/4,0 | 1,6 | 1,6/4,0 |
Температура измеряемой жидкости, °С | 0 1 5 О | 0 1 5 О | 0-30 | 0-50 | 0-90/130 |
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность окружающего воздуха, % | 0-50 80 | 5-55 80 | 0-50 80 | 0-50 80 | 0-50 80 |
Выходные сигналы | импульсный/токовый/RS 232/M-bus/GSM —модуль |
Питание Литиевая батарея | 3,6 В/ 16 А-ч | 3,6 В/ 16,5 А-ч | 3,6 В/ 19 А-ч | 3,6 В/ 16 А-ч | 3,6 В/ 16 А-ч |
Потеря давления при Q3, бар | < 0,1 |
Г абаритные размеры, мм, не более | 1150x1455 | Электр. блок 230x217x85 | 175x450 | 350x370 | 450x550 |
Масса, кг, не более: | 41,5-978 | Электр. блок 1,5 | 4,5-85 | 4,5-36,5 | 9-84,5 |
Характеристика | Значения характеристики |
FL 3085 | FL 3005 | FL 50Х4 | FL 102Х | FL 103Х |
Присоединение к трубопроводу | фланец | установка на трубопровод | фланец | фланец | фланец |
Таблица 2 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 3085
DN, мм | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 |
Qi | 10 | 15,63 | 20 | 25 | 31,25 | 39,38 | 50 | 62,5 | 78,75 | 100 | 156,3 | 200 |
Q2 | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 126 | 160 | 250 | 320 |
Q3 | 800 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | 8000 | 12500 | 16000 |
Q4 | 1000 | 1563 | 2000 | 2500 | 3125 | 3938 | 5000 | 6250 | 7875 | 10000 | 15625 | 20000 |
Qnec* | 2,3 | 3,6 | 5,1 | 7,0 | 9,1 | 11,5 | 14,2 | 20,4 | 27,8 | 36,2 | 56,5 | 81,5 |
П р и м е ч а н и е - QNEC* - пороговый объемный расход, м3/ч |
Таблица 3 - Значения расходов в зависимости от диаметра условного прохода для FL 5024, FL 5044
DN, мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | - | - |
Qi | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | 2 | 3,2 | 5,0 | 8,0 | - | - |
Q2 | 0,32 | 0,512 | 0,8 | 1,28 | 2,016 | 3,2 | 5,12 | 8,0 | 12,8 | - | - |
Q3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | - | - |
Q4 | 12,5 | 20 | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | - | - |
П р и м е ч а н и е - D | N для FL 5024 - от 32 до 200 мм, для FL 5044 - от 65 до 200 мм. |
Таблица 4 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 5034
DN, мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Qi | 0,254 | 0,397 | 0,635 | 1,0 | 1,587 | 2,54 | 3,17 | 3,97 | 8 | 12,6 | 20 |
Q2 | 0,4 | 0,635 | 1,02 | 1,6 | 2,52 | 4,0 | 5,0 | 6,3 | 12,8 | 20,1 | 32 |
Q3 | 16 | 25 | 40 | 63 | 100 | 160 | 200 | 250 | 400 | 630 | 1000 |
Q4 | 20 | 31,5 | 50 | 78,75 | 125 | 200 | 250 | 312,5 | 500 | 787,5 | 1250 |
Таблица 5 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 5054
DN, мм | - | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Qi | - | 0,2 | 0,32 | 0,5 | 0,8 | 1,28 | 1,6 | 2,0 | 4,0 | 6,3 | 10 |
Q2 | - | 0,32 | 0,51 | 0,8 | 1,28 | 2,05 | 2,56 | 3,2 | 6,4 | 10,08 | 16 |
Qi | - | 25 | 40 | 63 | 100 | 160 | 200 | 250 | 400 | 630 | 1000 |
Q4 | - | 31,25 | 50 | 78,75 | 125 | 200 | 250 | 312,5 | 500 | 787,5 | 1250 |
Таблица 6 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 3005
мм | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 |
Q4 | 600 | 1000 | 1500 | 2000 | 2500 | 3500 | 4500 | 5000 | 6000 | 7000 | 8000 | 9000 |
мм | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1800 | 2000 | - |
Q4 | 10000 | 12000 | 14000 | 16000 | 18000 | 20000 | 22000 | 24000 | 25000 | 30000 | 36000 | - |
Таблица 7 - Значения расходов, м3/ч, в зависимости от диаметра условного прохода для FL 102Х
DN, мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | - | - |
Qi | 0,12 | 0,2 | 0,45 | 0,75 | 1,2 | 1,8 | 3 | 74,5 | 7,5 | - | - |
Q2 | 0,48 | 0,8 | 3 | 5 | 8 | 12 | 20 | 30 | 50 | - | - |
Qi | 6 | 10 | 15 | 25 | 40 | 60 | 100 | 150 | 250 | - | - |
Q4 | 12 | 20 | 30 | 50 | 80 | 120 | 200 | 300 | 360 | - | - |
103Х
DN, мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Qi | 0,2 | 0,313 | 0,5 | 0,788 | 1,25 | 2,0 | 2,5 | 3,13 | 6,35 | 10,0 | 15,87 |
Q2 | 0,32 | 0,5 | 0,8 | 1,26 | 2,0 | 3,2 | 4,0 | 5,0 | 10,2 | 16,0 | 25,39 |
Q3 | 16 | 25 | 40 | 63 | 100 | 160 | 200 | 250 | 400 | 630 | 1000 |
Q4 | 20 | 31,25 | 50 | 78,75 | 125 | 200 | 250 | 312,5 | 500 | 787,5 | 1250 |
qnec | 0,04 | 0,07 | 0,1 | 0,17 | 0,29 | 0,5 | 0,79 | 1,16 | 1,89 | 3 | 4,6 |
Знак утверждения типа
наносится на переднюю панель блоков электронных или корпусов датчиков методом наклейки и типографским способом на титульный лист руководств по эксплуатации.
Комплектность
Таблица 9 - Комплектность
№ п/п | Наименование | Кол-во | Примечание |
1 | Расходомер-счетчик ультразвуковой FLOMIC FL | 1 шт. | Модификация и комплект монтажных частей, инструмента и принадлежностей - в соответствии с заказом |
2 | Комплект монтажных частей, инструмента и принадлежностей | 1 компл. |
3 | Руководство по эксплуатации | 1 экз. |
4 | Паспорт | 1 экз. |
5 | Методика поверки | 1 экз. | |
Поверка
осуществляется по документу МП РТ 1821-2012 «Расходомеры - счетчики ультразвуковые FLOMIC FL 3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в 2012 г.
При поверке применяются следующие средства измерений:
- установка поверочная проливная с диапазоном расходов от 10 до 1000 м3/ч, пределы основной погрешности по объемному расходу не более ±0,05 %;
- калибратор многофункциональный МС5^, диапазон: частот от 0,01 Гц до 30 кГц, пределы основной погрешности ±0,01 %; постоянного напряжения от 500 мВ до 2 В, пределы основной погрешности ±0,02 %; постоянного тока от 0 до 5 мА, пределы основной погрешности ±0,02 %.
Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым FLOMIC FL3005, FLOMIC FL 3085, FLOMIC FL 50Х4, FLOMIC FL 102Х, FLOMIC FL 103Х
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций.
«ELIS PLZEN a.s.», Чешская Республика Адрес: Lucni 15, P.O. Box 126, 304 26 Plzen, CR.
