| Номер в госреестре | 52852-13 |
| Наименование СИ | Источники питания постоянного тока линейные |
| Обозначение типа СИ | HMP2020, HMP2030, HMP4030, HMP4040 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 (далее по тексту источники питания, приборы) предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.
Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи.
Источники питания могут работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.

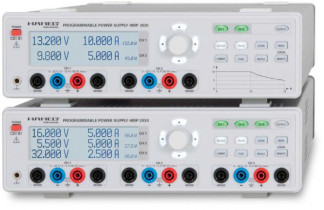

| ИПИСГГ PROGRAMMABLE POWfcR SUPPLY ММР 2020 . | ||
| ш | ______ см1 > га*2* | |
| СЭОВ1 А | 13.200 V 10.000 R ШЛЫ ..".i г= | Г) :*=П |
| 9.800 V 5.000 А «лы0*” . <—j СИ 1 СМ2 '* | UKM П —) | |
| $ | • ••• ФФФФ : ИМИ — 4- HN« KMI — -ЛГ- 4 0пег 0 <• | —— |
| PROGRAMMABLE POWER SUPPLY КМР 2030 , | ^снг ^ ^си»^ яяжЛ |
| i а-'" 16.000 V 5.000 A awtui «• | |
| А 5.500 V 5.000 А ' ’ | *•“] ■••] ,ш* 1 "•'1 LOUI |
| 32.000 V 2.500 А . | а-.] '«] :_] _) |
| • ФФФФ ФФФФ з*мм — ^ + ««мм демя» — -у ^ wmc ——1—■ 1 " | ф ® ® © |
лист № 2 всего листов 5
Кроме постоянного тока и напряжения на выходе пользователи могут задавать в каждом канале все стандартные виды сигналов, например, ступенчатый, пилообразный импульсный, синусоидальный и т.д., пользуясь функцией EasyArb.
На передней панели приборов находятся органы управления, ЖКД, выходные гнезда каналов. На задней панели имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для связи с ЭВМ, переключатель напряжения сети и клеммные выходы каналов для удобной интеграции прибора в системы.
Прибор имеет встроенное программное обеспечение, основной функцией которого является автоматизация процесса измерения. ПО не влияет на метрологические характеристики прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение источника питания линейного НМР | НМР firmware | версия 2.30 | 6EBF0D50 | CRC32 |
Таблица 2
| Наименование характеристики | Значение | |
| Количество выходных каналов источника питания: | ||
| НМР2020 | 2 | |
| НМР2030 | 3 | |
| НМР4030 | 3 | |
| НМР4040 | 4 | |
| Режим источника постоянного напряжения | ||
| Диапазон установки выходного напряжения по всем каналам всех источников питания | от 0 до 32 В | |
| Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее | ±(0,001Х+2 мВ) |
| Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГ ц, не более | ±0,15 мВскз |
| Нестабильность выходного напряжения при изменении тока нагрузки, менее | ±(0,0001-Х+2 мВ) |
| Время установления переходного процесса при изменении нагрузки, менее | 100 мкс |
| Режим источника постоянного тока | |
| Диапазон установки выходного тока: Канал 1 НМР2020 Максимальная выходная мощность Канал 2 НМР2020 Максимальная выходная мощность Все каналы НМР2030 Максимальная выходная мощность на один канал Все каналы НМР4030/4040 Максимальная выходная мощность на один канал | от 0 до 10 А 160 Вт от 0 до 5 А 80 Вт от 0 до 5 А 80 Вт от 0 до 10 А 160 Вт |
| Максимальная выходная мощность по всем каналам: НМР2020/2030 НМР4030/4040 | 188 Вт 384 Вт |
| Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее: до 500 мА свыше 500 мА | ±(0,002 Х+0,5 мА) ±(0,002 Х+2,0 мА) |
| Нестабильность выходного тока при изменении нагрузки или напряжения питания | ±(0,0001 Х+250 мкА) |
| Примечание - Х - Значение измеренной величины тока или напряжения | |
Таблица 3 - Общие технические характеристики
| Наименование параметра | Значение |
| Время установления рабочего режима прибора, минут, не более | 30 |
| Напряжение и частота питающей сети | (115 - 230) В ± 10 %, 50/60 Гц |
| Потребляемая мощность, В А, не более: | 350 (НМР2020/2030) 550 (НМР4030/4040) |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С | от 5 до 40 от 5 до 80 от -20 до +70 |
| Г абаритные размеры (ширина * высота х длина), мм, не более | 285 х 75 х 365 (НМР2020/2030) 285 х 125 х 365 (НМР4030/4040) |
| Масса, кг, не более | 8,5 (НМР2020/2030) 10 (НМР4030/4040) |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 4. Таблица 4_
| Наименование | Количество | Примечание |
| Источник питания НМР | 1 шт. | В зависимости от заказа |
| Шнур питания | 1 шт. | |
| Силиконовый измерительный провод (черный) | 5 шт. | HZ10S |
| Силиконовый измерительный провод (красный) | 5 шт. | HZ10R |
| Силиконовый измерительный провод (синий) | 5 шт. | Ж10В |
| Диск с драйверами для дистанционного управления источником питания от ЭВМ | 1 шт. | |
| Интерфейсный кабель (USB) 1,8 м | 1 шт. | HZ13 |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Упаковочная коробка | 1 шт. |
осуществляется в соответствии с документом МП 52852-13 «Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 18 декабря 2012 г.
Основное поверочное оборудование:
- мультиметр цифровой универсальный Fluke 8508A, диапазон измерений от 0 до 1050 В, погрешность измерений постоянного напряжения 0,004 %;
- милливольтметр переменного тока В3-38А, диапазон измерений от 10 мкВ до 300 В, погрешность 1 - 4 %;
- мера сопротивления Р310, номинал 0,01 Ом (Imax=10 A), класс точности 0,01;
- нагрузка электронная программируемая PEL-300, диапазон установки значений сопротивления от 0,05 до 1000 Ом;
- осциллограф цифровой запоминающий WaveRunner 204Xi, полоса частот 1 ГГц.
Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока линейным НМР2020, НМР2030, НМР4030, НМР4040.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Rohde & Schwarz GmbH & CO. KG», Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
