| Номер в госреестре | 52866-13 |
| Наименование СИ | Комплексы измерительно-вычислительные расхода и количества жидкостей и газов |
| Обозначение типа СИ | "АБАК+" |
| Изготовитель | Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»), г. Казань |
| Год регистрации | 2013 |
| Срок свидетельства | 15.02.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |

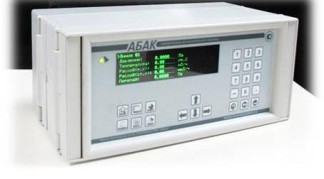

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) предназначены для: измерения, преобразования, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени, путем измерения сигналов поступающих от объемных и массовых счетчиков-расходомеров, влагомеров и измерительных преобразователей плотности, вязкости, давления, разности давлений, температуры, уровня и любых других параметров потока жидкостей и газов, а также сигналов поступающих от термоэлектрических преобразователей по ГОСТ 6616-94 и термопреобразователей сопротивления по ГОСТ 6651-2009; выполнения функций сигнализации по установленным пределам; передачи значений параметров технологического процесса, путем воспроизведения выходных аналоговых сигналов силы и напряжения постоянного тока и выходных цифровых сигналов; прием, обработку и формирование выходных дискретных сигналов; выполнения функций аналитического контроллера для хроматографа; вычисление теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа по ГОСТ 31369-2008 и ПР 50.2.019-2006; определения температуры точки росы природного газа по воде согласно ГОСТ Р 53763-2009; приведения объемного расхода (объема) природного и попутного (свободного) нефтяного газов (в соответствии с ГОСТ Р 8.615-2005 и ГОСТ Р 8.733-2011) (далее - ПНГ) при рабочих условиях к стандартным условиям в соответствии с ГОСТ 2939-63; вычисления объемного расхода (объема) природного газа и ПНГ, приведенного к стандартным условиям, на установленных в трубопроводах сужающих устройствах в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005, ГОСТ 8.586.5-2005 и осредняющих напорных трубках «ANNUBAR DIAMOND II+», «ANNUBAR 285», «ANNUBAR 485» и «ANNUBAR 585» в соответствии с МИ 2667-2011; вычисления массового расхода (массы) нефти и нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004 и ГОСТ Р 8.615-2005 по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода, а также турбинными или ультразвуковыми измерительными преобразователями расхода в комплекте с измерительными преобразователями плотности, давления и температуры; приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004; вычисления массового расхода (массы) однофазных и однородных по физическим свойствам жидкостей и газов по результатам измерений корио-лисовыми (массовыми) измерительными преобразователями расхода.
ИВК выпускается в трех вариантах исполнения: по ТУ ИнКС.425210.001, ИнКС.425210.002 и ИнКС.425210.003. ИВК состоит из встроенных в корпус процессора со встроенными сопроцессорами, дисплея и клавиатуры.
В зависимости от выбранной конфигурации ИВК может иметь цифровые порты связи RS232/RS485, USB, интерфейс связи Ethernet (10/100BaseT), счетчики импульсных входов, модули ввода/вывода аналоговых и частотных сигналов с поддержкой механизма горячей замены.
В ИВК по ТУ ИнКС.425210.003 предусмотрена возможность реализации алгоритмов управления технологическим процессом.
Принцип действия ИВК заключается в измерении и преобразовании входных сигналов, поступающих от измерительных преобразователей расхода (вихревых, турбинных, ротационных, ультразвуковых, кориолисовых (массовых)), давления, разности давлений, температуры, входных сигналов термоэлектрических преобразователей по ГОСТ 6616-94 и термометров сопротивления по ГОСТ 6651-2009 (для ИВК по ТУ ИнКС.425210.002), частотных измерительных сигналов от измерительных преобразователей плотности.
Таким образом, ИВК обеспечивает измерение следующих параметров потоков:
- природного газа и ПНГ: объемный расход (объем) при рабочих условиях, давление, температура, перепад давления на стандартных сужающих устройствах (диафрагме по ГОСТ 8.586.2-2005 и трубе Вентури по ГОСТ 8.586.4-2005) или на осредняющих напорных трубках «ANNUBAR» по МИ 2667-2011;
- нефти и нефтепродуктов, жидких углеводородных сред: массовый расход (масса), объемный расход (объем) при рабочих условиях, плотность при рабочих условиях, давление, температура;
- однофазных и однородных по физическим свойствам жидкостей: массовый расход (масса), плотность при рабочих условиях, давление, температура.
ИВК осуществляет расчет объемного расхода (объема) природного газа и ПНГ, приведенного к стандартным условиям, и массового расхода (массы) жидкости по методу переменного перепада давления в соответствии с алгоритмами расчета, приведенными в ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005, ГОСТ 8.586.5-2005 и МИ 2667-2011.
ИВК осуществляет приведение объемного расхода (объема) природного газа и ПНГ при рабочих условиях к стандартным условиям в соответствии с ГОСТ 2939-63, путем автоматической электронной коррекции показаний измерительных преобразователей расхода: вихревых, турбинных, ротационных, ультразвуковых по температуре и давлению измеряемой среды (природного газа и ПНГ), коэффициенту сжимаемости измеряемой среды (природного газа) в соответствии с ГОСТ Р 8.740-2011 и ПР 50.2.019-2006 для объемных преобразователей расхода.
Расчет физических свойств природного газа проводится ИВК согласно ГОСТ 30319.096, ГОСТ 30319.1-96, ГОСТ 30319.2-96 и ГОСТ 30319.3-96. Коэффициент сжимаемости природного газа рассчитывается ИВК любым из четырех методов, представленных в ГОСТ 30319.2-96: модифицированный метод NX19 мод., модифицированное уравнение состояния GERG-91 мод., уравнение состояния ВНИЦ СМВ, уравнение состояния AGA8-92 DC.
Расчет физических свойств ПНГ проводится ИВК согласно ГСССД МР 113-03. Вычисление теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа проводится ИВК по ГОСТ 31369-2008 и ПР 50.2.019-2006; Определение температуры точки росы природного газа по воде проводится ИВК по ГОСТ Р 53763-2009.
ИВК осуществляет расчет массового расхода (массы), приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004.
ИВК позволяет вести учет объемного расхода (объема) природного газа и ПНГ, приведенного к стандартным условиям, массового расхода (массы) нефти, нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей не более чем по трем измерительным линиям для ИВК по ТУ ИнКС.425210.001, не более чем по шести - для ИВК по ТУ ИнКС.425210.002 и не более чем по двенадцати - для ИВК по ТУ ИнКС.425210.003.
ИВК АБАК+ по ТУ
ИнКС.425210.001 и ИВК АБАК+ по ТУ ИнКС.425210.003
ИнКС.425210.002
Программное обеспечение (ПО) обеспечивает реализацию функций ИВК. ПО ИВК разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, контроль, индикацию и передачу результатов измерений и вычислений ИВК; а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями и вычислениями ИВК).
Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации и защиты от несанкционированного доступа к ПО.
Таблица 1
| Наименование ПО | Идентификаци онное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО ИВК (ИнКС.425210.001) | FLM_MAIN. HEX | 19 | 3973791560 | CRC32 |
| ПО ИВК (ИнКС.425210.002) | CExpApp.out | 2.6 | 3500809304 | CRC32 |
| ПО ИВК (ИнКС.425210.003) | Abak.bex | 1.0 | 4069091340 | CRC32 |
Идентификация ПО ИВК осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части ПО ИВК, представляет собой хэш-сумму (контрольную сумму) по значимым частям.
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО ИВК обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. ПО ИВК имеет уровень защиты C.
| Наименование | ИВК | ||
| ИнКС.425210. 001 | ИнКС.425210. 002 | ИнКС.425210. 003 | |
| Диапазоны входных сигналов | |||
| напряжения, В | от 0 до 5 от 1 до 5 | от 0 до 5 от 1 до 5 от 0 до 10 | от 1 до 5 |
| силы постоянного тока, мА | от 4 до 20 | от 0 до 5 от 0 до 20 от 4 до 20 | от 4 до 20 |
| импульсный, Гц | от 0 до 12000 | ||
| частотный, Гц | от 0 до 12000 | ||
| термоэлектрических преобразователей по ГОСТ 6616-94 с номинальной статической характеристикой (НСХ): - J, °С - K, °С - E, °С - T, °С - с выходным сигналом, мВ | от минус 200 до 760 от минус 230 до 1370 от минус 240 до 1000 от минус 240 до 400 ± 80 | ||
| термометров сопротивления по ГОСТ 66512009 (тип Pt100): - температура, °С - сопротивление, Ом | от минус 200 до 800 от 0 до 500 | ||
| Диапазоны выходных сигналов | |||
| напряжения, В | от 0 до 10 от 0 до 5 от 1 до 5 от 2 до 10 | от 1 до 5 | |
| силы постоянного тока, мА | от 0 до 5 от 4 до 20 от 0 до 20 | от 4 до 20 | |
| Пределы допускаемой приведенной погрешности ИВК при преобразовании входного аналогового сигнала в значение измеряемой физической величины | |||
| напряжения: * - основная , % ** - дополнительная , %/°С *** - в рабочих условиях , % | ±0,05 ±0,001 | ±0,1 ±0,2 | ±0,05 ±0,0002 |
| силы постоянного тока: * - основная , % ** - дополнительная , %/°С *** - в рабочих условиях , % | ±0,1 ±0,001 | ±0,1 ±0,2 | ±0,05 ±0,0003 |
| Наименование | ИВК | ||
| ИнКС.425210. 001 | ИнКС.425210. 002 | ИнКС.425210. 003 | |
| термоэлектрического преобразователя по ГОСТ 6616 с номинальной статической характеристикой (НСХ): - J, % - К, % - Е, % - Т, % - с выходным сигналом ± 80 мВ, % | ±0,2 ±0,2 ±0,15 ±0,5 ±0,15 | ||
| термометра сопротивления по ГОСТ Р 8.625 (тип Pt100): - температура, % - сопротивление, % | ±0,1 ±0,03 | ||
| Пределы допускаемой погрешности ИВК при преобразовании входного частотного сигнала в значение измеряемой физической величины | |||
| абсолютной, Г ц абсолютной, ед.наим.разр. относительной: * - основная , % ** - дополнительная , %/°С | ±0,1 | ±2 | ±0,01 ±0,00003 |
| Пределы допускаемой приведенной погрешности ИВК при преобразовании значения физической величины в выходной аналоговый сигнал | |||
| напряжения: * - основная , % ** - дополнительная , %/°С *** - в рабочих условиях , % | ±0,05 ±0,2 | ±0,1 ±0,0033 | |
| силы постоянного тока * - основная , % ** - дополнительная , %/°С *** - в рабочих условиях , % | ±0,05 ±0,2 | ±0,1 ±0,0033 | |
| Пределы допускаемой абсолютной погрешности ИВК при преобразовании входного импульсного сигнала в значение измеряемой физической величины, количество импульсов на 10000 импульсов | ±1 | ||
| Пределы допускаемой относительной погрешности ИВК при измерении интервала времени, % | ± 0,01 | ||
| Пределы допускаемой относительной погрешности ИВК: | |||
| при вычислении объемного расхода (объема) природного газа и ПНГ, приведенного к стандартным условиям, % | ± 0,01 | ||
| при приведении объемного расхода (объема) природного газа и ПНГ при рабочих условиях к стандартным условиям, % | ±0,02 | ±0,01 | |
| при вычислении массового расхода (массы) нефти и нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей, % | |||
| Наименование | ИВК | ||
| ИнКС.425210. 001 | ИнКС.425210. 002 | ИнКС.425210. 003 | |
| Условия эксплуатации | |||
| температура окружающей среды, °С | от 5 до 40 | от минус 40 до 60 | от минус 40 до 70 |
| нормальная температура окружающей среды, °С | 23 ± 2 | ||
| относительная влажность, % | от 5 до 95 без конденсации | ||
| атмосферное давление, кПа | от 84 до 106,7 | ||
| Напряжение питания (источник постоянного тока), В | от 12 до 30 | от 18 до 36 | |
| Потребляемая мощность, Вт, не более | 12 | 8 | |
| Габаритные размеры, мм, не более | 257х217x115 | 213х127х45 | 323x147x180 |
| Масса, кг, не более | 5 | ||
| Средняя наработка на отказ, ч, не менее | 36000 | ||
| Средний срок службы, лет, не менее | 12 | ||
Примечания:
* - погрешность при нормальной температуре окружающей среды;
** - дополнительная погрешность, вызванная изменением температуры окружающей среды на каждый 1°С от нормальной (для ИВК по ТУ ИнКС.425210.001 и ИнКС.425210.003);
*** - погрешность при температуре окружающей среды, отличной от нормальной (для ИВК по ТУ ИнКС.425210.002).
наносится на корпус ИВК методом шелкографии и на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Количество |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». | 1 экз. |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Руководство по эксплуатации. | 1 экз. |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Паспорт. | 1 экз. |
| Инструкция. ГСИ. Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Методика поверки. | 1 экз. |
| Конфигурационное программное обеспечение «Интерфейс комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+». | 1 экз. |
осуществляется по документу МП 17-30138-2012 «Инструкция. ГСИ. Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Методика поверки», утвержденному ГЦИ СИ ООО «СТП» 18 сентября 2012 г.
Перечень основных средств поверки (эталонов):
- калибратор многофункциональный MC5-R.
Методика измерений изложена в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к ИВК
1. ГОСТ 2939-63 «Газы. Условия для определения объема».
2. ГОСТ 30319.0-96 «Газ природный. Методы расчета физических свойств. Общие положения».
3. ГОСТ 30319.1-96 «Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки».
4. ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости».
5. ГОСТ 30319.3-96 «Газ природный. Методы расчета физических свойств. Определение физических свойств по уравнению состояния».
6. ГОСТ 31369-2008 «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава».
7. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
8. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
9. ГОСТ 8.586.1-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Принцип метода измерений и общие требования».
10. ГОСТ 8.586.2-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Диафрагмы. Технические требования».
11. ГОСТ 8.586.4-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Трубы Вентури. Технические требования».
12. ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений».
13. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
14. ГОСТ Р 8.615-2005 «ГСИ. Измерение количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования».
15. ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
16. ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
17. ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
18. ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».
19. ГСССД МР 113-03 «Методика ГСССД. Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263.. .500 К при давлениях до 15 МПа».
20. ПР 50.2.019-2006 «ГСОЕИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков».
21. МИ 2667-2011 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «ANNUBAR DIAMOND II+», «ANNUBAR 285», «ANNUBAR 485» и «ANNUBAR 585».
22. ИнКС.425210.001 ТУ «Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Технические условия».
23. ИнКС.425210.002 ТУ «Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Технические условия»
24. ИнКС.425210.003 ТУ «Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Технические условия».
Осуществление государственных учетных операций, торговли и товарообменных операций.
