| Номер в госреестре | 52871-13 |
| Наименование СИ | Динамометр электронный растяжения |
| Обозначение типа СИ | AJT 500Ta |
| Изготовитель | "AJT Equipment Ltd.", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52871-13 |
| Наименование СИ | Динамометр электронный растяжения |
| Обозначение типа СИ | AJT 500Ta |
| Изготовитель | "AJT Equipment Ltd.", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Динамометр электронный растяжения AJT 500Ta предназначен для измерений статических сил растяжения.
Принцип действия динамометра электронного растяжения AJT 500Ta основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно динамометр электронный растяжения AJT 500Ta состоит из тензорезисторного датчика силы и вторичного измерительного усилителя с устройством индикации, соединительного кабеля и приспособлений для установки динамометра в поверяемое СИ.

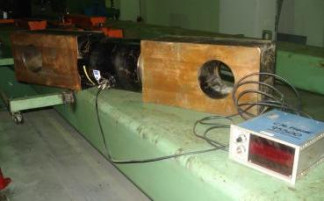

Конструкция динамометра электронного растяжения AJT 500Ta обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Общий вид динамометра электронного растяжения AJT 500Ta представлен на рисунке 1.
| Техническая характеристика | Значение |
| Наибольший предел измерений силы, кН | 5000 |
| Наименьший предел измерений силы, кН | 200 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 0,45 |
| Дискретность показаний дисплея индикатора, кН | 0,01 |
| Габаритные размеры, мм, не более: - датчика силы (длина х ширина х высота) - блок индикации (длина х ширина х высота) | 1280 х 190 х 240 290 х 160 х 110 |
| Масса, кг, не более: - датчика силы - блок индикации | 140 5 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 10 |
наносится на боковую поверхность корпуса датчика силы динамометра электронного растяжения AJT 500Ta в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Динамометр электронный растяжения AJT 500Ta.....................1шт.
2. Руководство по эксплуатации (РЭ).........................................1шт.
Осуществляется по документу МП ТИнТ 89-2012 «Динамометр электронный растяжения AJT 500Ta. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в 2012 г.
Основное поверочное оборудование - машины силовоспроизводящие 1 разряда по ГОСТ Р 8.663-09, диапазон измерений до 5000 кН, пределы основной относительной погрешности измерений ±0,05 %.
приведены в документе «Динамометр электронный растяжения AJT 500Ta. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к динамометру электронному растяжения AJT 500Ta
Техническая документация фирмы «AJT Equipment Ltd», Великобритания.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
