Расходомеры магнитные ИРМУ-1, 52890-13

Назначение

Расходомеры магнитные ИРМУ-1 (далее - расходомеры) предназначены для непрерывного автоматического дистанционного измерения расхода жидкого натрия.

Описание

Расходомеры состоят из двух блоков: первичного преобразователя 1111 и электронного преобразователя ЭП.

Принцип действия расходомеров основан на явлении электромагнитной индукции.

При прохождении электропроводящей жидкости через магнитное поле в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней скорости жидкости. ЭДС снимается двумя электродами, расположенными диаметрально противоположно в поперечном сечении трубы первичного преобразователя (ПП). Сигнал от 1111 подается на вход электронного преобразователя (ЭП), обеспечивающего его дальнейшую обработку.

В зависимости от диаметра условного прохода (Ду) расходомеры имеют четыре исполнения: ИРМУ-1-25, ИРМУ-1-40, ИРМУ-1-80, ИРМУ-1-100. В соответствии с этим первичный преобразователь имеет также четыре исполнения: ДРМ-25, ДРМ-40, ДРМ-80, ДРМ-100.

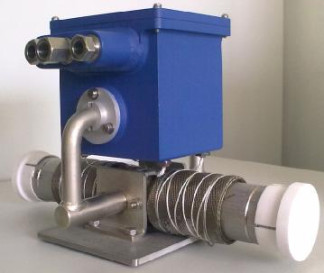

На рисунке 1 показан ПП с диаметром условного прохода (Ду) 40 мм. ПП имеет трубу 1, выполненную из стали марки 09Х18Н9, к трубе прикреплен индуктор, создающий магнитное поле в канале трубы. Индуктор состоит из магнитопровода 2 с полюсными наконечниками 3 и индукционной катушки, расположенной внутри корпуса 4. Внутри корпуса имеется также клеммная колодка, к которой подведены проводники от индукционной катушки и двух электродов, приваренных к наружной поверхности трубы.

4

Контроллер ЭП обеспечивает также передачу на жидкокристаллический индикатор информации о текущем значении расхода, о наличии и типах ошибок в работе 1111 и ЭП, работе кнопок управления. Кроме этого, ЭП выполняет функции самоконтроля, кодирования сигналов и передачу их по линии связи в систему управления верхнего уровня.

Контролируются следующие возможные ошибки и неисправности рабочего режима:

-    неисправности в цепях питания индуктора;

-    пониженное сетевое питание ЭП;

-    контроль значения расхода меньше 1 % от максимального значения;

-    контроль значения расхода больше максимального значения;

-    проверку кода CRC при работе с контроллером верхнего уровня;

-    неисправность микросхемы аналого-цифрового преобразования ЭП.

Соответствующее сообщение о наличии ошибки или неисправности выводится на индикатор; при наличии какой-либо ошибки загорается светодиод "ОШИБКА", при нормальной работе светодиод "ОШИБКА" гаснет и загорается светодиод "НОРМА".

Расходомер имеет:

-    аналоговый выходной сигнал постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, пропорциональный значению измеряемого расхода в диапазоне (0..100) %, и интерфейс RS-485;

-    цифровую индикацию измеряемого расхода на индикаторном табло в диапазоне измерений (0..100) %.

ЭП пломбируется от несанкционированного доступа мастикой битумной № 1 по ГОСТ 18680-73 в местах, обозначенных цифрой 1 на рисунке 2 и 3.

На левой боковой стороне корпуса размещается наклейка 2 с указанием:

-    товарного знака предприятия-изготовителя;

-    наименования расходомера;

-    номера ЭП;

-    знака утверждения типа;

-    номера 1111, с которым комплектуется ЭП;

-    напряжения и частоты питания;

-    АС-1.

Программное обеспечение

Программное обеспечение расходомера является встроенным, все программное обеспечение рассматривается как метрологически значимое.

Программное обеспечение состоит из двух частей: ПО ИРМУ-1-100 предназначено для ЭП ЭРМ-600, ПО ИРМУ-1 - для ЭП ЭРМ.

Уровень защиты от непреднамеренных и преднамеренных изменений обеспечивается:

-    пломбированием разборных частей корпуса электронных преобразователей (ЭП) ЭРМ и ЭРМ-600, блокирующим доступ к внутреннему соединителю, который используется при программировании микроконтроллера ЭП ЭРМ и ЭРМ-600;

-    пломбированием технологического соединителя на передней панели ЭП ЭРМ и ЭРМ-600;

-    отсутствием возможности воздействия на программное обеспечение, связанное с метрологическими характеристиками и функционированием расходомера, со стороны внешнего контроллера верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер высшего уровня, допускает только считывание транслируемой информации).

Идентификационные параметры программного обеспечения расходомеров магнитных ИРМУ-1 для ЭП типа ЭРМ-600 и ЭРМ приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "С".

Технические характеристики

Знак утверждения типа

наносится методом наклейки на корпус электронного преобразователя и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Поверка

осуществляется в соответствии с методикой "ГСИ. Расходомеры магнитные ИРМУ-1. Методика поверки. СИКТ.407211.004 МП", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в ноябре 2012 г.

Основные средства поверки:

-    установка поверочная расходомерная ИРС-М, диапазон воспроизводимых расходов

3    3

от 0,5 до 100 м /ч , максимальный расход натрия в 1 контуре 20 м /ч, максимальный расход натрия во 2 контуре 100 м /ч , допускаемая приведенная погрешность воспроизведения расхода в 1 контуре не более ±0,3 %, допускаемая приведенная погрешность воспроизведения расхода в 2 контуре не более ±0,8 %;

-    имитационная установка "Поток-Т" по ТУ 4213-088-00229792-2005 с погрешностью ±0,5 в режиме измерения расхода;

-    вольтметр цифровой универсальный В7-53/1, диапазоны измерений: напряжения постоянного тока от 10-6 В до 1000 В, напряжения переменного тока от 10-3 В до 700 В, постоян-

3    2    09

ного тока от 10 А до 2 А, переменного тока от 10 А до 2 А, сопротивления от 1 Ом до 1 Ом с основной погрешностью ±0,15 %, погрешность измерений: напряжения постоянного тока ±0,04 %, напряжения переменного тока ±0,5 %, постоянного тока ±0,15 %, переменного тока ±0,8 %, сопротивления±0,15 %;

-3    5

-    магазин сопротивлений Р4831, сопротивление от 10 Ом до 10 Ом;

-    мегомметр М4100/3, по ГОСТ 23706, напряжение 500 В, класс точности 1,0.

Сведения о методах измерений

изложены в руководстве по эксплуатации СИКТ.407211.004 РЭ.

Нормативные и технические документы, устанавливающие требования к расходомерам магнитным ИРМУ-1

1. ТУ 4213-219-00229792-2010 "Расходомеры магнитные ИРМУ-1. Технические условия".

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
