Генераторы влажного газа эталонные СЕВЕР-3, 52892-13

Назначение

Генератор влажного газа эталонный «СЕВЕР-3» (далее генератор) применяется для поверки и градуировки гигрометров относительной влажности, температуры точки росы и объемной доли влаги чистых нейтральных газов и воздуха.

Описание

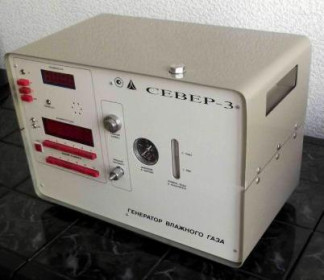

Генератор (см. фото) предназначен для поверки, калибровки и градуировки гигрометров погружного и проточного типов.

Генератор является лабораторным переносным средством измерений, предназначенным для применения в лабораториях метрологических служб. По своим метрологическим характеристикам генератор соответствует рабочим эталонам второго разряда по ГОСТ8.547-2009

В основу работы генератора положен метод смешения потоков сухого и влажного газа. Дозируемые потоки сухого и влажного газа смешиваются в термостатируемой камере смешения и поступают в рабочую камеру для погружных гигрометров или на выход газа к проточным гигрометрам. В качестве сухого газа используется часть газа, подаваемого на вход генератора от стабильного источника газа, температура точки росы которого не превышает минус 80 °С (например, от генератора сухого газа «СЕВЕР-2» Р52.844.039 ТУ). В качестве влажного газа используется часть газа, подаваемого на вход генератора, прошедшая через термостатируемый увлажнитель газа (насытитель). Формирование и дозирование потоков сухого и влажного газов производится системой электропневмоклапанов и дросселей, которые управляются кнопочными переключателям на лицевой панели генератора.

Информация о местах пломбировки приведена на схеме. (см. Схема пломбировки)

Технические характеристики

Генератор воспроизводит не менее десяти значений относительной влажности, температуры точки росы и объемной доли влаги, равномерно распределенных в диапазоне:

-    относительной влажности    от 1 до 98 %;

-    температуры точки росы    от минус 70 до плюс 20 °С;

-    объемной доли влаги    от 5 до 23000 млн-1 Пределы допускаемой погрешности генератора не более:

-    абсолютной погрешности относительной влажности

± 1 %; ± 0,5 ° С; ± 2,5 %

-    абсолютной погрешности температуры точки росы

-    относительной погрешности объемной доли влаги Расход влажного газа на выходе генератора не менее 0,5 л/мин.

Время выхода генератора на установившийся режим по влажности от 45 до 90 мин. Электрическая мощность, потребляемая генератором, не более 100 Вт.

Габаритные размеры генератора не более 460х300х330 мм.

Масса генератора не более 20 кг.

Средний срок службы генератора до списания 10 лет.

Условия эксплуатации генератора:

-    температура окружающего воздуха от плюс 15 до 25 °С;

-    относительная влажность не более 80 % при 20 °С;

-    атмосферное давление от 84 до 107 кПа.

Питание генератора осуществляется:

-    от однофазной электрической сети переменного тока напряжением (220+33 )В частотой (50 ±1) Гц;

-    сухим газом от генератора сухого газа СЕВЕР-2 Р52.844.037 ТУ или другого источника сухого газа с температурой точки росы не более минус 80 °С, избыточным давлением 0,6...0,8 МПа и расходом газа не менее 5 л/мин.

Знак утверждения типа

наносится на лицевую панель генераторов методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки генератора входят:

Генератор влажного газа Р52.844.037 Комплект монтажных частей Р54.065.003 Комплект запасных частей Р54.070.026 Руководство по эксплуатации УБЖК 413000.001 РЭ

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации УБЖК 413 000.001 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 2012 г. Перечень основных средств поверки (эталонов):

-    ГЭТ 151-2010;

-    генератор влажного газа Родник-2 5К2.844.067. ТУ.

Сведения о методах измерений

Метод измерения изложен в руководстве по эксплуатации

Нормативные и технические документы, устанавливающие требования к генераторам влажного газа эталонным «СЕВЕР-3»

1.    ГОСТ8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

2.    Технические условия УБЖК 413 000.001 ТУ «Генератор влажного газа эталонный СЕВЕР-3»

Рекомендации к применению

Оказание услуг по обеспечению единства измерений
