Счетчики аэрозольных частиц Airnet 510, 52894-13

Назначение

Счётчики аэрозольных частиц Airnet 510 (далее - счётчики Airnet 510) предназначены для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды».

Описание

Принцип действия счётчиков Airnet 510 основан на регистрации рассеянного оптического излучения. В качестве источника света в счетчиках используется лазерный диод. Излучаемый источником свет попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного света осуществляется фотоприемником, расположенным под углом 90 градусов по отношению к источнику излучения. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц.

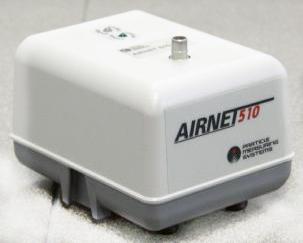

Конструктивно счётчики Airnet 510 выполнены в виде единого блока (рис. 1).

Отбор проб осуществляется посредством внешнего насоса, подключаемого к выходному штуцеру счетчика, с номинальным значением расхода 28,3 дм3/мин.

Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц.

Счётчики Airnet 510 оснащены цифровыми интерфейсами RS-232, RS-485, Ethernet, предназначенными для подключения к персональному компьютеру, считывания результатов измерений и объединения в систему непрерывного мониторинга.

Программное обеспечение

Программное обеспечение позволяет устанавливать режимы измерений, производить сбор, обработку, сохранение данных, полученных с помощью анализатора, проводить настройку параметров отображения и записи результатов измерений.

Счётчики Airnet 510 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. Метрологически значимой частью ПО «Pharmaceutical Net» является модуль «fac_view.exe». Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние программного обеспечения на метрологические характеристики счётчиков Aimet 510 учтено при нормировании метрологических характеристик.

Технические характеристики

1.    Диапазон измерения счетной концентрации аэрозольных частиц, дм-3

от 10 до 2104 ± 20 0,73

135 х 97 х 90 15

, В 24

от 4 до 35 от 10 до 85 от 84 до 106,7 5000 5

2.    Пределы допускаемой относительной погрешности, %

3.    Масса, кг

4.    Габаритные размеры, Д х Ш х В, мм

5.    Потребляемая мощность, В-А

6.    Электрическое питание: от внешней сети постоянного тока напряжением

7.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

8.    Наработка на отказ, ч

9.    Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счётчиков Aimet 510 и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки приведена в таблице 2. Таблица 5

Поверка

осуществляется по документу Р 50.2.047 - 2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки.

Основные средства поверки: рабочие эталоны для измерения счетной концентрации аэрозолей в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность измерения счетной концентрации аэрозолей не более ± 8 %.

Сведения о методах измерений

Методики измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц Airnet 510

1.    ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
