Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633, 52897-13

Назначение

Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633 (далее -шумомеры) предназначены для измерений уровней звука, спектрального анализа измеряемых сигналов.

Описание

Конструктивно шумомер выполнен в едином пластиковом корпусе, две части которого соединены винтами. В корпусе расположена электронная плата управления, с подключенным к ней микрофоном и ЖК-дисплеем. В нижней части корпуса шумомера расположены разъемы mini-USB и разъем подключения внешних устройств 2,5 мм.

Принцип работы шумомеров основан на преобразовании конденсаторным микрофоном диаметром 1/2 дюйма поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и выпрямлением на квадратичном детекторе с заданными постоянными времени. Результаты измерений отображаются на жидкокристаллическом дисплее.

Шумомеры выпускаются в шести модификациях: CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633. Каждая модификация может иметь три варианта конфигурации, которые обозначаются латинскими буквами A, B или С. Конфигурация «А» является базовой, без использования частотных фильтров. Конфигурация «В» оснащена октавным фильтром, конфигурация «С» оснащена октавным и третьоктавным фильтрами.

Шумомеры имеют частотные характеристики A, C и Z, а также временные характеристики F (быстро), S (медленно) и I (импульс) по ГОСТ Р 53188.1-2010. Предусмотрена функция сохранения результатов. Также предусмотрено параллельное измерение значений LAeq и LCeq. Для параметра Lcn,g есть возможность выбора порогового значения. Имеющаяся в шумомерах схема удержания позволяет регистрировать максимальные или минимальные значения измеряемых величин.

Шумомеры имеют разъём для подключения внешних регистрирующих приборов. Шумомер подключается к ПК через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений из памяти прибора могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения. Основные функциональные отличия моделей приведены в таблице 2.

Шумомеры комплектуются элементами питания АА и противоветровой защитой, предусмотрена установка на штатив.

Внешний вид шумомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 2.

Ф

(т)

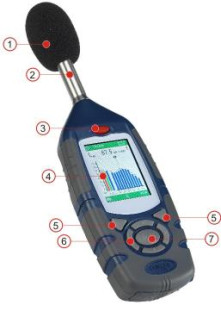

1 - Противоветровая защита, 2 - Встроенный предусилитель, 3 - Кнопка ВКЛ./ВЫКЛ., 4 Дисплей, 5 - Программные кнопки, 6 - Кнопки курсора навигации, 7 - Кнопка Запуск/Остановка (Run/Stop), 8 - Разъемы для подключения внешних устройств

Рисунок 1

Место нанесения наклейки со знаком утверждения типа

Программное обеспечение (ПО)

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Значимой частью номера версии ПО являются первые три цифры. Остальные цифры в номере означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.

Метрологически значимая часть ПО шумомеров и измеренные данные достаточно защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики шумомеров приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

Осуществляется по документу ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки».

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы погрешности установки выходного напряжения ± 0,1 дБ;

-    калибратор акустический 4231 (Рег № 39217-08), пределы погрешности задания уровня звукового давления ± 0,3 дБ;

-    калибратор акустический универсальный 4226 (Рег.№ 41570-09), пределы погрешности задания уровня звукового давления ±0,3 дБ;

Сведения о методах измерений

«Шумомеры цифровые CEL-620, CEL-621 (A, B, C). Руководство по эксплуатации HB3340-02 РЭ», раздел № 4.

«Шумомеры цифровые CEL-630, CEL-631, CEL-632, CEL-633(A, B, C) Руководство по эксплуатации HB3356-02 РЭ», раздел № 4.

Нормативные документы, устанавливающие требования к шумомерам цифровым CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633

ГОСТ Р 53188.1-2010 «Шумомеры. Часть 1. Технические требования»;

ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки»;

ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;

ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний»;

Техническая документация фирмы «Casella CEL» (Великобритания).

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
