Анализаторы CSI 2130, 52902-13

Назначение

Анализаторы CSI 2130 (далее анализаторы) предназначены для измерения и спектрального анализа виброускорения, виброскорости и виброперемещения.

Описание

Анализатор представляет собой аналого-цифровой преобразователь, осуществляющий однократное и двукратное интегрирование, спектральный анализ на основе быстрого преобразования Фурье (БПФ), измерение числа оборотов, анализ состояния подшипников качения, а также проведение балансировки и лазерной центровки.

Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.

Анализаторы снабжены цветным дисплеем, имеют связь с персональным компьютером через USB или Ethernet и выпускаются в двух исполнениях: одноканальное и двухканальное. Питание анализаторов осуществляется от аккумуляторной батареи. Анализаторы имеют маркировку взрывозащиты Ex nA nC IIC T4 Ge X.

В качестве первичных преобразователей могут использоваться пьезоэлектрические одноосевые и трехосевые акселерометры, датчики числа оборотов (фототахометры, лазерные датчики), а также лазерные излучатели-приемники.

В стандартной комплектации анализатор поставляется совместно с акселерометрами модели А0760GP или модели A0761GP-EX.

Акселерометры моделей А0760GP и A0761GP-EX представляют собой пьезоэлектрический преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Акселерометры отличаются исполнением.

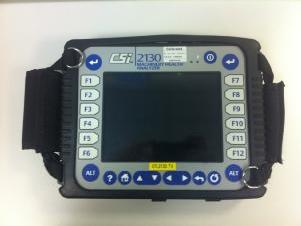

Внешний вид анализатора CSI 2130 приведен на рисунке 1. Внешний вид акселерометров моделей А0760GP и A0761GP-EX приведен на рисунке 2.

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».

Технические характеристики

Анализатор CSI 2130 Диапазоны входного напряжения, В Диапазон рабочих частот (740 поддиапазонов), Гц

±15; ±24 от (от 0 до 10) до (от 0 до 80 000)

±1,5

±5

от минус 10 до 45 203 х 48 х 260 2,04

Расширенная неопределенность показаний анализатора на базовой частоте, %

Отклонение показаний анализатора в диапазоне частот от показаний на

базовой частоте в диапазоне рабочих температур, %, не более

Условия эксплуатации:

диапазон рабочих температур, °С

Габаритные размеры, мм

Масса, кг

Акселерометры моделей A0760GP и A0761GP-EX Диапазон измерений СКЗ виброускорения, м/с2

±490

10,2

±20

от 0,43 до 10000

Номинальный коэффициент преобразования акселерометра, мВ/(мс-2) Отклонение коэффициента преобразования от номинального значения на базовой частоте, %, не более Диапазон рабочих частот, Гц

Лист № 3

Нелинейность амплитудной характеристики, %, не более Отклонение действительного значения коэффициента преобразования в диапазонах рабочих частот от калибровочного значения коэффициента преобразования на базовой частоте, не более: от 1,2 до 5000, % от 0,87 до 8000, % от 0,43 до 10000, дБ

всего листов 4 ±1

±5

±10

±3

5

Относительный коэффициент поперечного преобразования, %, не более Отклонение действительного значения коэффициента преобразования от калибровочного значения в диапазоне рабочих температур, %, не более

±10

от минус 54 до 121 017,5 х 42,2 48,6

Условия эксплуатации: диапазон рабочих температур, °С Г абаритные размеры, мм Масса, г

Знак утверждения типа

Знак утверждения типа наносится на корпус анализатора и на паспорт акселерометра методом наклейки.

Комплектность

Анализатор CSI 2130 Зарядное устройство

1 шт.

1 шт.

1 компл.

1 экз.

1 шт.

по выбору заказчика 1 шт.

1 экз.

Акселерометр модели А0760GP (A0761GP-EX) с кабелем и магнитом Руководство по эксплуатации Чемодан для транспортировки Дополнительные принадлежности Кабель для связи с компьютером Методика поверки

Поверка

осуществляется по документу МП 52902-13 «Анализаторы CSI 2130 фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16 января 2013 года.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).

Сведения о методах измерений

Руководство по эксплуатации «Анализатор CSI 2130» раздел D.

Нормативные и технические документы, устанавливающие требования к анализаторам CSI2130

1. Техническая документация фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
