Анализатор электрических цепей MS4630B, 52905-13

Назначение

Анализатор электрических цепей MS4630B (анализатор) предназначен для измерений и отображения на экране индикаторного устройства амплитудно-частотных и фазо-частотных характеристик устройств, работающих в диапазоне частот от 10 кГц до 300 МГц.

Описание

Принцип действия анализатора основан на измерении отношения амплитуд и разности фаз сигнала генератора и сигнала прошедшего через исследуемое устройство.

Анализатор объединяет в одном корпусе источник сигнала, настраиваемые приемники опорного и измерительного каналов, вычислительно-управляющий блок и устройство индикации. Результаты измерений, в виде графиков амплитудно-частотных и фазо-частотных характеристик исследуемого четырехполюсника отображаются на дисплее.

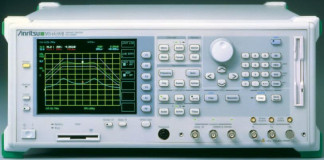

Анализатор цепей MS4630B имеет 3 выходных и 2 входных порта с соединителем типа BNC, розетка. Внешний вид анализатора представлен на рисунке 1. На рисунке 2 представлен вид задней панели анализатора и обозначены места пломбирования.

Программное обеспечение

Программное обеспечение анализатора реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализатора цепей за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - уровень A. Идентификационные данные программного обеспечения приведены в таблице 1.

Т аблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Пределы допускаемых погрешностей измерений коэффициента передачи приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 °С при уровне выходной мощности источника сигнала 0 дБм.

Диапазон рабочих частот:    от 10 кГц до 300 МГц

Пределы допускаемой относительной погрешности установки частоты ±5 -10-6 Диапазон установки уровня выходной мощности, дБм:

-    на выходе A    от минус 70 до 21

-    на выходах B    от минус 76 до 15 Пределы допускаемой относительной погрешности установки уровня выходной мощности от

0 до плюс 21 дБм на выходе A, дБ: ±2

Пределы допускаемой абсолютной погрешности установки ослабления аттенюатора

источника сигнала в диапазоне ослаблений от минус 70 дБ до 0 дБ, дБ ±2

Полоса пропускания фильтров ПЧ по уровню минус 3 дБ:    3, 10, 30, 100, 300, 500 Гц,

1, 2, 3, 4, 5, 10, и 20 кГц

Пределы допускаемой относительной погрешности установки полосы пропускания фильтров ПЧ ±20 %

Диапазон измерений модуля коэффициента передачи, дБ    от минус 90 до 0

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи1-1,

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус, для диапазонов модуля коэффициента передачи: в диапазоне частот свыше 80 кГц до 100 МГц:

Уровень собственного шума приемника при полосе пропускания фильтра ПЧ 1 кГц, не более, дБм:

в диапазонах частот:

-    от 1 МГц до 300 МГц    минус 120

-    от 10 кГц до 1 МГц    минус 115 Уровень перекрестной помехи между опорным и измерительным каналами, не более, дБм:

в диапазонах частот:

-    от 80 кГц до 300 МГц    минус 120

-    от 10 кГц до 80 кГц    минус 110 Количество измерительных портов 2 Количество выходных портов 3 Волновое сопротивление портов анализатора, Ом 50

Тип соединителей измерительных и выходных портов по ГОСТ РВ 51914 -2002 BNC розетка Модули коэффициентов отражения портов анализатора в диапазоне рабочих частот, не более, дБ: минус 10

Напряжение питания от сети переменного тока частотой (50±1) Гц, В от 187 до 242 Потребляемая мощность, В-А, не более:    180

Г абаритные размеры (длина х ширина х высота), мм, не более    451x426x177

Масса, кг, не более    15

Рабочие условия эксплуатации:

температура окружающей среды, °C    от +4 до +50

относительная влажность воздуха, при 40 °C, %, не более    85

атмосферное давление, мм рт. ст.    от 537 до 800

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели анализатора методом шелкографии (справа, снизу).

Комплектность

Комплект поставки анализатора приведён в таблице 2.

Таблица 2 - Комплект поставки анализатора

Поверка

осуществляется по методике поверки МП 52905-13, изложенной в документе: «Анализатор электрических цепей MS4630B. Методика поверки». Методика поверки утверждена ФГУП «СНИИМ» 20.11.2012 г.

Основные средства поверки:

а)    частотомер электронно-счётный Ч3-66:

-    относительная погрешность по частоте кварцевого генератора за один год ±5 10 ;

б)    Ваттметр с блоком измерительным R&S NRP и преобразователем измерительным NRP-Z91:

-    диапазон частот от 9 кГц до 6 ГГц;

-    диапазон измерений мощности СВЧ от минус 67 до +23 дБм;

-    пределы относительной погрешности измерений мощности ±0,2 дБ;

в)    нагрузка согласованная Э9-159 из комплекта ЭК9-140:

-    соединитель тип 7,0/3,04 «вилка»;

-    диапазон рабочих частот от 0 до 0,3 ГГц;

-    КСВН не более 1,05

г)    Анализатор цепей векторный R&S ZNC3:

-    диапазон рабочих частот от 9 кГц до 0,3 ГГц;

-    уровень выходной мощности от минус 10 до 10 дБм;

-    пределы допускаемой относительной погрешности измерения модуля коэффициента отражения (КО), для модуля КО от 0 дБ до минус 15 дБ: ±0,3 дБ.

д)    Аттенюаторы резисторные Д2-67 (10 дБ), Д2-68 (20 дБ), Д2-69 (30 дБ) из набора мер комплексного коэффициента передачи ДК2-70.

е)    Установка для измерения ослабления и фазового сдвига образцовая ДК1-16:

-    систематическая погрешность измерения ослабления в диапазоне ослаблений 0-60

дБ: ± (0,002 + 0,0008А) дБ;

-    систематическая погрешность измерения фазового сдвига в диапазоне ослаблений

0 - 60 дБ:    ± 0,6°.

ж)    Калибратор фазы Ф1-4

-    диапазон частот от 5 Гц до 10 МГц;

-    пределы погрешности воспроизведения углов фазового сдвига ± 0,1°.

Сведения о методах измерений

Методы измерений приведены в документе:

«Анализатор электрических цепей MS4630B. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализатору электрических цепей MS4630B

1.    ГОСТ 22261-94. «Средства измерения электрических и магнитных величин. Общие технические условия».

2.    «Анализатор электрических цепей MS4630B. Руководство по эксплуатации».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
