Измерители поглощаемой мощности М3-100/50, 52906-13

Назначение

Измерители поглощаемой мощности М3-100/50 (далее - измерители) предназначены для измерений мощности немодулированных высокочастотных (далее - ВЧ) и сверхвысокочастотных (далее - СВЧ) сигналов и среднего значения мощности модулированных ВЧ сигналов в диапазоне частот от 0,3 МГц до 3,2 ГГц.

Описание

Принцип действия измерителей заключается в преобразовании мощности ВЧ и СВЧ сигналов в пропорциональное напряжение постоянного тока с помощью полупроводникового элемента и дальнейшем преобразовании напряжения постоянного тока в цифровой код.

Конструктивно измерители состоят из цифровой части и нагрузки-аттенюатора.

Цифровая часть выполнена в виде портативного прибора настольного исполнения, на лицевой панели корпуса цифровой части размещается табло цифрового индикатора и клавиатура. В торцевой части корпуса цифровой части размещается разъем для подключения нагрузки-аттенюатора, разъем для подключения адаптера питания сетевого и выключатель питания.

Нагрузка-аттенюатор выполнена в виде микрополосковой линии, в которой в качестве поглотителей используются резистивные аттенюаторы. Нагрузка-аттенюатор имеет входной разъем для подключения источников ВЧ и СВЧ сигналов и разъем для подключения цифровой части. Нагрузка-аттенюатор и цифровая часть соединяются между собой с помощью перехода ВЧ или кабеля ВЧ.

От несанкционированного доступа измерители защищены фирменной наклейкой.

Внешний вид измерителя приведен на рисунке 1.

1    Цифровая часть измерителя. 5 Место пломбирования от несанкционированного доступа.

2    Табло цифрового индикато- 6 Адаптер питания сетевой с кабелем. ра.

3    Клавиатура.    7 ВЧ - переход.

4    Нагрузка-аттенюатор.    8 Паспорт, место нанесения знака утверждения типа.

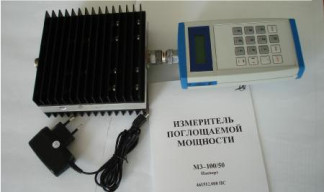

Рисунок 1 — Внешний вид измерителей поглощаемой мощности М3-100/50

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) выполняет функции задания режимов работы, выбора конкретных параметров входного сигнала и вывода информации на табло цифрового индикатора.

Идентификационные данные метрологически значимого ПО приведены в таблице 1. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Диапазон частот, МГц    от 0,3 до 3200.

Диапазон измерений мощности, Вт    от 0,001 до 100.

Пределы основной относительной погрешности измерений мощности, %,:

-    в диапазоне частот от 0,3 до 1200 МГц    ± [5 + 0,1 •(Рк / Рх - 1)];

-    в диапазоне частот от 1200 до 3200 МГц    ± [10 + 0,1-(Рк / Рх - 1)], где Рк = 100 Вт, Рх - значение измеренной мощности в Вт.

Дополнительная температурная погрешность измерений, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 10 °С до плюс 40 °С, Вт, не более    3.

КСВН входа нагрузки-аттенюатора, не более:

-    в диапазоне частот от 0,3 до 1200 МГц    1,15;

-    в диапазоне частот от 1200 до 3200 МГц    1,25.

КСВН входа цифровой части измерителя, не более    1,30.

Ослабление сигнала в нагрузке-аттенюаторе, дБ    (39 ± 3).

Разность между максимальным и минимальным значением ослабления, дБ, не более

-    в диапазоне частот от 0,3 до 1200 МГц

1,0.

3,0.

не более 80.

15.

120.

0,5.

24.

5.

по ГОСТ 13317-89.

2,2;

0,5.

160 х 140 х65; 175 х 80 х 30.

от минус 10 до 40;

до 93.

-    в диапазоне частот от 1200 МГц до 3200 МГц

Допустимая средняя мощность на входе при непрерывном режиме работы, Вт, Время работы при средней мощности на входе 100 Вт, мин, не более Мгновенное значение мощности, Вт, не более

Допустимая мощность на входе цифровой части измерителя, Вт, не более Время непрерывной работы в рабочих условиях, ч, не менее Время установления рабочего режима, мин, не более Тип присоединительного разъема    тип III вариант 1 вилка (розетка)

Масса, кг, не более:

нагрузка-аттенюатор цифровая часть

Габаритные размеры (длинна х ширина х высота), мм, не более:

-    нагрузка-аттенюатор

-    цифровая часть Рабочие условия эксплуатации:

температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 25 °С, %

Знак утверждения типа

Знак утверждения типа наносят методом офсетной печати на маркировочный ярлык, расположенный на задней панели корпуса, и типографским способом на титульный лист документа РАПГ.461512.008ПС.

Комплектность

Комплект поставки измерителей приведен в таблице 2. Таблица 2

Поверка

Осуществляется в соответствии с документом "Инструкция. Измерители поглощаемой мощности М3-100/50. Методика поверки" РАПГ.461512.008МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки приведены в таблице 3. Таблица 3.

Сведения о методах измерений

«Измеритель поглощаемой мощности М3-100/50. Паспорт» РАПГ.461512.008ПС. Раздел 9.2.

Нормативные и технические документы, устанавливающие требования к измерителям поглощаемой мощности М3-100/50

1 «Измеритель поглощаемой мощности М3-100/50. Технические условия» РАПГ.461512.008ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
