Назначение
Измерители параметров электроустановок C.A 6116 (далее - приборы) предназначены для измерения напряжения, силы, частоты, мощности и коэффициента мощности переменного тока, напряжения постоянного тока, сопротивления постоянному и переменному току.
Описание
Основное назначение измерителей параметров электроустановок C.A 6116 - выполнение измерений параметров электрических установок, необходимых при монтаже и периодической проверке электробезопасности:
измерение напряжения постоянного и переменного тока контроль целостности и измерение сопротивления цепи измерение сопротивления изоляции
измерение сопротивления заземления (с тремя заземляющими стержнями) измерение полного сопротивления контура (Zs) и линии (Zi)
измерение параметров заземления линии под напряжением (дополнительным датчиком)
выборочное измерение сопротивления заземления (с дополнительным датчиком и дополнительными токовыми клещами)
тест устройств защитного отключения (УЗО) в ступенчатом и импульсном режимах измерение силы переменного тока (с дополнительными токовыми клещами) определение направления следования фаз
измерение мощности (однофазных или сбалансированных трехфазных систем переменного тока) с отображением кривых напряжения и/или тока
гармонический анализ напряжения и тока (с дополнительными токовыми клещами) Принцип действия измерителей параметров электроустановок С. А 6116 заключается в измерении встроенным цифровым мультиметром электрических величин, выбранных переключателем режимов. Испытательные сигналы, необходимые для измерений сопротивлений и параметров срабатывания УЗО формируются встроенными устройствами приборов. Управление измерением выполняется согласно программам, заложенным во внутреннем микропроцессоре.
Приборы содержат: мультиметр, микропроцессор, импульсный источник питания, генератор периодических импульсов, жидкокристаллический дисплей с подсветкой, поворотный переключатель режимов и кнопки управления. Для измерения силы тока используются токовые клещи (опция). Для связи с компьютером и распечатки результатов измерений приборы снабжены интерфейсом USB.
Конфигурация приборов позволяет их использование без предварительного ввода значений параметров измерений. Для большинства типов измерения достаточно выбрать переключателем режимов тип измерения и нажать клавишу TEST.
При необходимости выбор параметров измерения можно задать кнопками выбора функций или через меню в положении переключателя режимов SET-UP (Установка).
Приборы имеют подсказки по подключениям и операциям проведения измерений, сообщения об ошибках подключения, установках параметров, получении значений за пределами диапазона измерения, определенных неисправностях электроустановок, а также указания подсказок, содержащих способ устранения ошибки.
Конструктивно приборы С. А 6116 выполнены в переносных корпусах из пластика. На верхней панели размещены жидкокристаллический дисплей с подсветкой, коммутационные гнезда, поворотный переключатель режимов работы на 13 положений, 4 кнопки выбора функций, 5 кнопок навигации по дисплею, кнопки подсказки, подсветки и запуска процесса измерений TEST. Внутри корпуса - электронные схемы и аккумулятор.
Приборы питаются от внутренней батареи аккумуляторов с возможностью подзарядки через внешний сетевой адаптер.

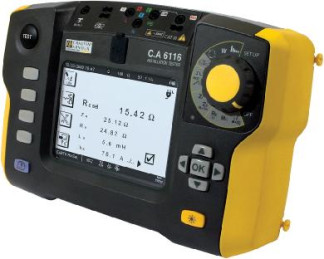

Рис 1 - Внешний вид прибора С. А 6116 Несанкционированный доступ внутрь прибора предотвращается пломбированием винта крепления на нижней стенке корпуса.
Программное обеспечение
Таблица 1 - Программное обеспечение
Программное обеспечение управления измерением установлено на внутренней памяти контроллера и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
Версия программного обеспечения может быть выведена на дисплей в режиме SET-UP нажатием на кнопку ОК при выборе на дисплее одноименной иконки.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
Наименование
ПО
|
Идентификационное наименование ПО
|
Номер версии (идентификационный номер) ПО
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
|
Алгоритм вычисления цифрового идентификатора
|
Внутреннее ПО
|
Микропрограмма
|
1.09.2/086
|
-
|
-
|
изменений - «А», в соответствии с
|
МИ 3286-2010.
|
Технические характеристики
Таблица 2 - Основные технические характеристики
Измеряемые величины
|
Диапазон измерения
|
Пределы основных допускаемых абсолютных погрешностей
|
Напряжение постоянного тока, В
|
От 2 до 399,9
|
± (0,015 U + 2 е.м.р.)
|
Напряжение переменного тока, В
|
От 0,2 до 399,9 От 400 до 550
|
± (0,015 U + 2 е.м.р.) ± (0,015 U + 1 е.м.р.)
|
Напряжение прикосновения, В
|
2,0-100
|
± (0,15 U + 2 е.м.р.)
|
Частота, Гц
|
15,3 - 499,9
|
± (10-3 F + 1 е.м.р.)
|
Измеряемые величины
|
Диапазон измерения
|
Пределы основных допускаемых абсолютных погрешностей
|
Контроль целости цепи током 200 мА и 12 мА
|
00 -39,99
|
± (0,015 R + 2 е.м.р.)
|
Сопротивление, кОм
|
00 -3,999 4,0 -399,9
|
± (0,015 R + 5 е.м.р.) ± (0,015 R + 2 е.м.р.)
|
Сопротивление изоляции, МОм
|
0,01 - 7,99 8,00-1999
|
± (0,05 R + 3 е.м.р.) ± (0,02 R + 2 е.м.р.)
|
Сопротивление заземления, Ом (три стержня заземления)
|
0,5-39,99
40,0-3999
200-15000
|
± (0,02 R + 5 е.м.р.) ± (0,02 R + 2 е.м.р.) ± (0,1 R + 2 е.м.р.)
|
Полное сопротивление контура (петли) со срабатыванием УЗО, Ом
|
0,1-0,5 0,51-3999
|
± (0,1 R + 2 е.м.р.) ± (0,05 R + 2 е.м.р.)
|
Полное сопротивление контура (петли) без срабатывания УЗО, Ом
|
0,2 - 1,99 2 - 39,99 40,0-3999
|
± (0,15 R + 3 е.м.р.) ± (0,10 R + 3 е.м.р.) ± (0,05 R + 2 е.м.р.)
|
Полное сопротивление заземления со срабатыванием УЗО, Ом
|
0,15 - 19,9 0,02 - 9990
|
± (0,1 R + 3 е.м.р.) ± (0,15 R + 10 е.м.р.)
|
Полное сопротивление заземления без срабатывания УЗО, Ом
|
0,2 - 1,99 2 - 39,99 40,0-3999
|
± (0,15 R + 3 е.м.р.) ± (0,05 R + 3 е.м.р.) ± (0,05 R + 2 е.м.р.)
|
Сила переменного тока срабатывания УЗО, мА
|
10 - 1000
|
± (0,07 I + 2 мА)
|
Время срабатывания Постоянный режим УЗО, мс Импульсный режим
|
5 - 200 мс 5 - 500 мс
|
± 2 мс
|
Коэффициент гармоник, %
|
0,2-100,0
|
± 10 е.м.р.
|
Сила переменного тока, А (клещи токовые MN77, C177)
|
0,005-0,3999
0,4-3,999
4-19,99
|
± (0,02 I + 5 е.м.р.) ± (0,015 I + 2 е.м.р.) ± (0,012 I + 2 е.м.р.)
|
Сила переменного тока, А (клещи токовые С177А)
|
0,02-3,999
4,0-199,9
|
± (0,015 I + 2 е.м.р.) ± (0,01 I + 2 е.м.р.)
|
Мощность, кВт
|
0,005-3,999
4,0-110,0
|
± (0,02 W + 5 е.м.р.) ± (0,02 W + 2 е.м.р.)
|
Коэффициент мощности
|
0,2-0,49
0,5-1,00
|
± (0,02 + 2 е.м.р.) ± (0,01 + 2 е.м.р.)
|
Примечания е. м. р. - единица младшего разряда на дисплее I , U, R, F, W - соответственно, измеряемые значения силы тока, напряжения, сопротивления, частоты и мощности
Таблица 3 - Общие технические характеристики
Величина
|
Значение
|
Г абаритные размеры не более, мм
|
280 х 190 х 128 (длина хширина хвысота)
|
Масса не более, кг
|
2,4
|
Дисплей
|
жидкокристаллический 115 х 86 мм
|
Питание
|
NiMH аккумулятор (9,6 В / 4 А • ч)
|
Рабочие условия Температура, оС Влажность относительная, %
|
От 0 до 55 От 10 до 85
|
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации.
Комплектность
Прибор С. А 6116, зарядное устройство, кабель USB, один сетевой измерительный кабель, один 3-проводной измерительный кабель, три наконечника (красный, синий, зеленый), три зажима (красный, синий, зеленый), два защитных провода с прямыми разъемами и разъемами под углом 90° (красный и черный),,один нашейный ремень, один наручный ремень, один дистанционный датчик, одна сумка для переноски, руководство по эксплуатации и программное обеспечение экспорта данных на CD, руководство по эксплуатации и методика поверки в печатном виде.
Опция: клещи токовые MN77, C177, С177А.
Поверка
осуществляется по документу МП 52914-13 «Измерители параметров электроустановок C.A 6116. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20.07. 2012 г.
Средства поверки:
Магазин сопротивлений ММС-1, сопротивление постоянному/ переменному току 0,1- 4111 Ом, погрешность ± 0,1 % установленного значения; мера-имитатор Р40116, сопротивление постоянному току 104-1012 Ом, погрешность менее ± 0,1 % установленного значения, мультиметр АРРА 109, сила перемен. тока 1 мкА-10 А, погрешность ± 0,008 измеряемого тока + 50 е.м.р.,
Калибратор интервала времени отключения УЗО ERS-2, Интервал времени 10- 900 мс, по-греш-ность не более ± 0,005 заданного интервала + 0,2 мс, калибратор универсальный Fluke 9100: частота F от 0,5 Гц до 10 МГц, погрешность ± 2,5 х10-6 F; напряжение переменного тока U от 0,0 до 1050 В, погрешность ± (5 х10-4 U + 126 мВ);
Сила переменного тока I Абсолютная погрешность от 3,2 до 32 мА ± (7 х 10-4 I + 3,2 мкА)
от 32 до 320 мА ± (8х10-4 I + 32 мкА)
от 0,32 до 10,5 А ± (20х10-4 I + 3 мА)
от 3,2 до 32 А ± (20х10-4 I + 5,5 мА)
от 32 до 320 А ±(20х10-4 I + 90 мА)
Калибратор переменного напряжения и силы тока многофункциональный «Ресурс-К2», напряжение 0-317 В, погрешность ± [0,05+0,01 х(|Uном/U-l|)]%, где U -установленное напряжение,
Шом -номинальное; сила переменного тока 0-7,5 А, погрешность ± [0,05+0,01 х^ном/Ы!)^, где /I -установленное значение, !ном -номинальное; мощность 0-2400 В-А, погрешность ± [0,1-0,02х(|Хтахх/Х-1|)] %, где Х - установленное значение , Хтахх - верхний предел измерений; Угол между фазными напряжениями 0 - 360 °, погрешность ±0,03 °, Диапазон воспроизведений частоты от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц; Диапазон воспроизведений коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, относительная погрешность ± (0,25 + 0,025 (|A‘U(n)max/ZU(n) - 1|)) %; Диапазон воспроизведений угла фазового сдвига между фазными напряжениями основной частоты от минус 180° до 180°, абсолютная погрешность ± 0,03°; Диапазон воспроизведений силы тока от 0,001 /ном до 1,5/ном A при 1ном равном 5 и 1 A, относительная погрешность ± (0,05 + 0,01(|/ном// - 1|)) %; Диапазон воспроизведений коэффициента n-ой гармонической составляющей тока от 0,05 до 100 %, относительная погрешность ± (0,2 + 0,008-(|A‘I(n)max/^I(n) - 1|)) %.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроустановок C.A 6116
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 9 сентября 2011 г.
3. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Рекомендации к применению
- Выполнение работ по оценке соответствия промышленной продукции и иных объектов установленным законодательством Российской Федерации обязательным требованиям.
- Выполнение работ по обеспечению безопасных условий и охраны труда
