ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Имитатор эхосигналов ААМЯ.441461.000 Назначение средства измерений
Имитатор эхосигналов ААМЯ.441461.000 (далее по тексту - имитатор) предназначен для формировании радиоимпульсов эхосигналов при проведения проверочно-настроечных работ с ультразвуковыми уровнемерами-сигнализаторами УУС и другими ультразвуковыми стационарными уровнемерами взрывозащищенного исполнения (далее по тексту - уровнемер) на месте эксплуатации.
Принцип действия имитатора основан на формировании радиоимпульсов эхосигналов в ответ на поступивший из испытуемого уровнемера радиоимпульс излучения. Задержка во времени сформированных радиоимпульсов эхосигнала соответствует приходу эхосигналов с заданных расстояний при заданной скорости распространения звука в контролируемой среде.
Основные узлы имитатора: устройство формирования (два канала); контроллер; модуль ЖКИ; плата кнопок управления (ПКУ); блок питания.
Радиоимпульс излучения из испытуемого уровнемера поступает на устройство формирования, где по его переднему фронту формируется управляющий импульс, подаваемый на контроллер.
По поступлению данного импульса контроллер в соответствии с управляющей информацией (количество эхосигналов, временные задержки каждого эхосигнала), поступившей с платы ПКУ, формирует и через заданные временные задержки, последовательно выдает на устройство формирования запускающие импульсы.
Устройство формирования по каждому запускающему импульсу в соответствии с управляющей информацией (частота, амплитуда и длительность), поступившей с платы ПКУ, формирует и выдает в испытуемый уровнемер радиоимпульсы эхосигналов.
Кроме того, контроллер в соответствии с управляющей информацией (значение температуры), поступившей с платы ПКУ, выдает в испытуемый уровнемер код заданного значения температуры.
Модуль ЖКИ служит для отображения необходимой буквенно-цифровой информации в процессе задания параметров формирования эхосигналов, а также для отображения осциллограмм эхосигналов в процессе их выдачи в контролируемый уровнемер.
Электропитание имитатора (+ 12 В) подается от блока питания БП, входящего в состав имитатора.
Конструктивно имитатор выполнен в металлическом корпусе - ящике клеммном взрывозащищенном типа ЯК 32.

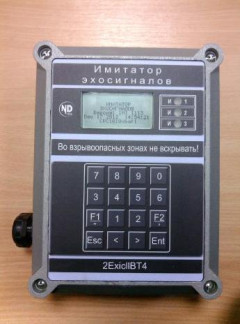

На лицевой панели корпуса имитатора установлена крышка, на которой расположены: жидкокристаллический индикатор (ЖКИ), кнопочная клавиатура, индикаторные светодиоды И1, И2, ИЗ и планка с маркировкой имитатора и маркировкой взрывозащиты.
На боковой стенке корпуса имитатора расположен кабельный ввод для герметичного ввода соединительного кабеля, которым имитатор подключается к испытуемому уровнемеру и переключатель питания.
Взрывозащищенность имитатора обеспечивается выполнением его с видом взрывозащиты «искробезопасная цепь» по ГОСТ 22782.5-78 и ГОСТ Р 51330.10-99, а также выполнением ряда технических требований в соответствии с ГОСТ 22782.0-81 и ГОСТ Р 51330.0-99.
Искробезопасность электрических цепей имитатора достигается за счет подключения их к искробезопасным цепям блока БП, а также схемных и конструктивных решений, исключающих возможность превышения допустимых значений напряжений и токов.
В целях предотвращения несанкционированного доступа к внутренним частям
имитатора, осуществляется его пломбирование при помощи мастики битумной, которая
заполняется в пломбировочную втулку, расположенную на пластине, закрывающей плату имитатора ПИ.
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО «IMI UNIVERSAL» (микропрограмма) - внутренняя программа контроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики прибора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «IMI UNIVERSAL» | «IMI» | Не ниже 1113 | Oxbaf1 | CRC16 ANCI |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики имитатора эхосигналов
| Характеристика | Значение |
| Число каналов для подключения к уровнемеру | 2 («Канал А» и «Канал В») |
| Параметры поступающих на имитатор радиоимпульсов излучения: - длительность, мкс - частота, кГц - амплитуда, В | От 3 до 400 От 20 до 800 От 35 до 40 - при подключении к входу уровнемера; От 0,2 до 0,3 - при подключении к входу электроакустического преобразователя |
| Количество воспроизводимых радиоимпульсов эхосигналов | В канале А: от 1 до 10; В канале В: от 1 до 5 |
| Количество периодов излучения радиоимпульсов эхосигналов | От 1 до 232 |
| Частота воспроизводимых радиоимпульсов эхосигналов, кГц | От (240 ± 10) до (922 ± 10) |
| Амплитуда имитируемых радиоимпульсов | Регулируемая, в пределах от 3 до 100 % |
| Временные задержки воспроизводимых радиоимпульсов эхосигналов относительно переднего фронта радиоимпульса излучения, мс | от 0,05 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения временных задержек радиоимпульсов эхосигналов относительно переднего фронта импульса излучения, Ai, мкс | Ai = ± (n + 3)/22,1184; где n > 1зад./2960 - ближайшее целое число; 1зад. - задаваемая временная задержка эхосигнала относительно переднего фронта импульса излучения, мкс; |
| Характеристика | Значение |
| 2960 - константа счета имитатора, мкс; 22,1184 - константа счета имитатора | |
| Цена единицы наименьшего разряда при отображении значений воспроизводимых временных задержек импульсов эхосигналов, мс | 0,000001 |
| Напряжение питания встроенного источника, В | От 9 до 12 |
| Габаритные размеры, мм, (длинахширинахвысота) | 255x243x77 |
| Масса, кг | 3 |
| Наработка на отказ, не менее, ч | 67000 |
| Срок службы, не менее, лет | 14 |
| Маркировка взрывозащиты | 2Ехю11ВТ4 |
| Уровень взрывозащиты | повышенная надежность против взрыва |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 20 до + 50 до 100 при 40 °С |
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель имитатора наклейкой и лицевую страницу паспорта типографским способом. КомплектностьТаблица 3 - Комплектность имитатора эхосигналов (обязательная поставка) | |
| Наименование | Количество |
| Имитатор эхосигналов ААМЯ.441461.000 № 031 | 1 шт. |
| Соединительный кабель | 7 шт. |
| Преобразователь электроакустический П1 | 2 шт. |
| Переходник БНС(роз.)-БНС(роз.) | 2 шт. |
| Элементы питания R6 | 8 шт. |
| Сумка упаковочная | 1 шт. |
| Паспорт ААМЯ.441461.000 ПС | 1 экз. |
осуществляется по документу МП 52916-13 «Имитаторы эхосигналов ААМЯ.441461.000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Средства поверки: осциллограф универсальный С1-83, частотомер электронно-счетный вычислительный Ч3-64.
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к имитатору эхосигналов ААМЯ.441461.000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы ООО «НД ТЕХНОЛОДЖИ», Украина.
