| Номер в госреестре | 52918-13 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | Primat |
| Изготовитель | "Wollschlager GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенглубиномеры Primat (далее - штангенглубиномеры) предназначены для измерений глубины элементов деталей. Применяются в отраслях машиностроительного комплекса.
Штангенглубиномеры состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, рамки с нониусом или с цифровым отсчетным устройством, которая перемещается вдоль штанги и зажимающего элемента. Рамка своей измерительной поверхностью базируется на измеряемую деталь. Штангенглубиномеры отличаются между собой конструкцией штанги (Г-образная или специальная, для измерений глубины уступов), градуировкой шкалы (односторонняя или двухсторонняя) и отсчётным устройством (нониусное или цифровое).

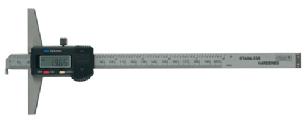

Штангенглубиномеры Primat с цифровым отсчетным устройством имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
| Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| QLR-8B | QLR | v 1.0х | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Таблица 1
| Диапазон измерений, мм | Цена деления нониуса, мм | Пределы допускаемой абсолютной погрешности, мм | Конструктивные особенности шкалы и штанги |
| св. 0 до 80 вкл. | 0,05 | ± 0,05 | Двухсторонняя градуировка шкалы |
| св. 0 до 150 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 200 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 300 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 150 вкл. | 0,05 | ± 0,05 | Стандартная шкала и штанга |
| св. 0 до 200 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 300 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 500 вкл. | 0,05 | ± 0,01 | |
| св. 0 до 200 вкл. | 0,05 | ± 0,05 | Г-образная штанга |
| св. 0 до 300 вкл. | 0,05 | ± 0,05 | |
| св. 0 до 500 вкл. | 0,05 | ± 0,01 | |
| св. 0 до 150 вкл. | 0,05 | ± 0,05 | Двухсторонняя градуировка шкалы, специальная штанга |
| св. 0 до 200 вкл. | 0,05 | ± 0,05 |
Таблица 2
| Диапазон измерений, мм | Дискретность отсчета, мм | Пределы допускаемой абсолютной погрешности, мм | Форма штанги |
| св. 0 до 150 вкл. | 0,01 | ± 0,03 | Г-образная |
| св. 0 до 200 вкл. | 0,01 | ± 0,03 | |
| св. 0 до 300 вкл. | 0,01 | ± 0,04 | |
| св. 0 до 150 вкл. | 0,01 | ± 0,03 | Прямая |
| св. 0 до 200 вкл. | 0,01 | ± 0,03 | |
| св. 0 до 300 вкл. | 0,01 | ± 0,04 |
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги - не более 0,25 мм;
Параметр шероховатости измерительных поверхностей соответствует следующим значениям: для рамки — Ra < 0,08 мкм; для штанги— Ra < 0,16 мкм.
Отклонение от плоскостности измерительных поверхностей штанги не более 0,004 мм. Отклонение от плоскостности рамки с нониусом - не более 0,006 мм, а рамки с цифровым от-счетным устройством - не более 0,005 мм.
Знак утверждения типа наносится на штангу штангенглубиномера методом наклейки и в правом верхнем углу паспорта типографским способом.
В комплект поставки входит:
| Наименование | Количество |
| штангенглубиномер | 1 шт. |
| элемент питания (только для цифрового отсчетного устройства) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 52918-13 «Штангенглубиномеры Primat. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки штангенглубиномеров.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Метод измерений изложен в разделе «Порядок работы» паспорта штангенглубиноме-ров Primat.
Нормативные и технические документы, устанавливающие требования к штангенглу-биномерам Primat
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 244 |
| Поверителей | 20 |
| Актуальность данных | 19.11.2024 |
