Трансформаторы напряжения емкостные TYD-500, 52921-13

Назначение

Трансформаторы напряжения емкостные TYD-500 предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока 500 кВ с номинальной частотой 50 Гц.

Описание

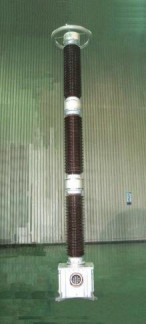

Трансформаторы напряжения емкостные TYD-500 состоят из делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажнопропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из трех секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу    делителя.    Первичная    обмотка

электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до пяти вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

Технические характеристики

-    первичное напряжение, В    500000/ V3

-    вторичные напряжения, В    100/V3; 100

-    наибольшее рабочее напряжение, кВ    550

-    классы точности измерительных обмоток    0,2; 0,5

-    классы точности защитных обмоток    3 Р

-    номинальные вторичные нагрузки с коэффициентом cos ф = 0,8

-    обмотки для измерений, В-А    50

-    обмотки для защиты, В-А    75

-    дополнительная обмотка, В-А    75

-    номинальная частота, Гц    50

-    масса не более, кг    1500

-    габаритные размеры, мм    844 *812*5960

Климатическое исполнение УХЛ4 по ГОСТ 15150-69    -60 °С- +45 °С

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения TYD-500 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки" . Основные средства поверки:

-    Трансформатор напряжения эталонный NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в Руководстве по эксплуатации «Трансформаторы напряжения емкостные TYD-500» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TYD-500:

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
