Токосъемники 411, 52927-13

Назначение

Токосъемники 411 (далее токосъемник) предназначены для бесконтактных измерений силы переменного и импульсного тока.

Описание

В основе работы токосъемника лежит принцип действия трансформатора тока, первичную обмотку которого образует окружаемый токосъемником провод, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом калибровки токосъемника.

Токосъемник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. К выходу токосъёмника может быть подключен осциллограф, вольтметр и другая аппаратура для измерения переменного и импульсного напряжения.

Корпус токосъемника имеет неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений.

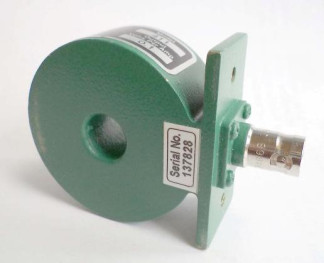

Общий вид токосъемника приведен на рисунке 1.

По условиям эксплуатации токосъёмник относится к группе 3 по ГОСТ 22261-94.

Технические характеристики

Диапазон частот.................................................................................................... от 1 Гц до 20 МГц.

Пределы допускаемой относительной погрешности

коэффициента калибровки в диапазоне частот от 10 Гц до 15 МГц, % .................................. ± 2.

Пределы допускаемой относительной погрешности коэффициента калибровки

в диапазонах частот от 1 Гц до 10 Гц и от 15 МГц до 20 МГц, %............................................ ± 6.

Коэффициент калибровки (при работе на нагрузку 50 Ом), мВ/А.............................................50.

Выходное сопротивление, Ом.........................................................................................................50.

Время нарастания выходного напряжения, нс, не более..............................................................20.

Скорость спада вершины импульса, %/мс, не более...................................................................0,9.

Максимальное среднеквадратическое значение измеряемой силы тока, А...............................50.

Максимальное пиковое значение измеряемой силы тока, А...................................................5000.

Масса, кг, не более........................................................................................................................0,25.

Габаритные размеры(длина х ширина х высота), мм, не более...................................66 х 50 х 25.

Внутренний диаметр, мм, не менее................................................................................................12.

Знак утверждения типа

Знак утверждения типа наносится на шильдики, расположенные на корпусе токосъемника (по технологии предприятия-изготовителя) и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Комплектность токосъемника приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом «Токосъемники 411. Методика поверки» PE411 МП утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 10.10.2012 г. Основные средства поверки:

-    генератор сигналов произвольной формы 33220А (рег. № 32993-09), диапазон частот от 1 мкГц до 20 МГц; диапазон установки выходного напряжения от 3,5 мВ до 3,5 В, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 0,002 %;

-    осциллограф цифровой запоминающий WS 62Xs-A (рег. № 40910-09), диапазон частот от 0 до 600 МГц, пределы допускаемой относительной измерений погрешности напряжения ± 1,5 %;

-    вольтметр универсальный В7-78/1 (рег. № 31773-06), диапазон измерений напряжения переменного тока от 10 мкВ до 750 В, пределы допускаемой относительной измерений погрешности измерений ± 0,09 %, частотный диапазон частот от 3 Гц до 300 кГц;

-    милливольтметр URV55 (рег. № 36812-08), диапазон частот от 9 кГц до 1 ГГц, пределы допускаемой относительной измерений погрешности измерений ± 0,5 %.

Сведения о методах измерений

«Токосъемники 411. Руководство по эксплуатации» PE411 РЭ.

Нормативные и технические документы, устанавливающие требования к токосъёмникам 411

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия.»

ГОСТ 8.132-74 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0.04 - 300 А в диапазоне частот 0.1 - 300 МГц.»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
