| Номер в госреестре | 52931-13 |
| Наименование СИ | Вычислители |
| Обозначение типа СИ | SensyCal W, SensyCal S, SensyCal G |
| Изготовитель | "ABB Automation Products GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Вычислители SensyCal W, SensyCal S, SensyCal G (далее - вычислители), предназначены для измерений электрических сигналов от первичных преобразователей расхода, температуры и давления, преобразования их в значение физических величин и вычислений расхода и количества воды, перегретого пара или газов, количества тепловой энергии воды или перегретого пара.
Принцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества среды и количества тепловой энергии.
В качестве первичных преобразователей расхода могут применяться преобразователи расхода с импульсными, частотными или токовыми сигналами. В качестве первичных преобразователей температуры могут применяться термопреобразователи сопротивления и комплекты термопреобразователей сопротивления Pt 100 по ГОСТ 6651-2009 или преобразователи с токовыми выходными сигналами 0-20 мА или 4-20 мА (SensyCal S, SensyCal G). В качестве первичных преобразователей давления могут применяться преобразователи с токовыми выходными сигналами 0-20 мА или 4-20 мА.
Конструктивно вычислители состоят из корпуса с показывающим устройством (жидкокристаллическим дисплеем), тремя кнопками управления, оптическим интерфейсом для подключения инфракрасной или считывающей головок, разъемами для подключения первичных преобразователей. Внутри корпуса вычислителя расположены электронная плата микропроцессором и памятью, блок питания.
Вычислители SensyCal W, SensyCal S, SensyCal G выпускаются в двух исполнениях: настенное исполнение и исполнение с установкой в пульт управления.
Вычислители SensyCal W применяются для измерений тепловой энергии в закрытых водяных системах теплоснабжения измерении объема воды в подающем или обратном трубопроводах, а также для измерения объема воды или других жидкостей в трубопроводе.
Вычислители SensyCal S применяются для измерения тепловой энергии, количества, расхода и параметров перегретого пара и конденсата для следующих систем теплоснабжения:
- в отдельном паропроводе;
- в закрытой паровой системе по результатам измерений расхода, давления и температуры пара и температуры конденсата;
- в закрытой паровой системе по результатам измерений давления и температуры пара и расхода и температуры конденсата;
- в открытой паровой системе - по результатам измерений расхода, температуры и давления пара и расхода и температуры конденсата.
Вычислители SensyCal G применяется для измерения расхода и объема газов при стандартных условиях. Коэффициент сжимаемости газа рассчитывается в зависимости от результатов измерений температуры и абсолютного давления газа по таблице коэффициентов сжимаемости газа, введенных в вычислитель в виде условно-постоянных значений.
Вычислители обеспечивает:
- определение мгновенных значений всех параметров процесса;
- определение минимальных и максимальных значений за произвольно настраиваемый период времени и средних значений для 4 параметров;
- сохранение измеренных значений при перерывах питания;
- обработку и индикацию внештатных ситуаций;
- определение минимального и максимального значения расхода и температуры в течение произвольно заданного времени;
- вычисление среднего значения температур;
- вычисление средних значений разности температур и тепловой мощности (SensyCal W и SensyCal S);
- сохранение в архиве рабочих параметров в 128 (SensyCal S) или 200 (SensyCal W, SensyCal G) точках с выбранным временным интервалом (от 1 часа до 3 месяцев);
- проведение самодиагностики;
Вычислители имеют четыре разъема для подключения следующих модулей расширения:
- входного токового модуля с питанием для измерительных преобразователей;
- выходного токового модуля с сигнализаторами предельного значения;
- модуля двоичных входов и выходов, который также может использоваться как частотный или импульсный входной модуль;
- модуль RS 485/RS 232 для связи по шине MODBUS;
- карта для питания измерительных преобразователей.
Для настройки вычислителей может применяться программное обеспечение FCOM200.

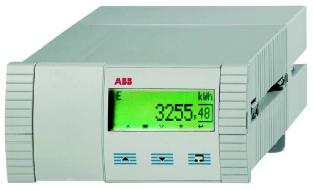

Фотографии общего вида вычислителей
В вычислителях применяется встроенное программное обеспечение (ПО). Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Программное обеспечение вычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений тепловой энергии воды или перегретого пара, объема газа в стандартных условиях, индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), сохранения результатов измерений и изменений в настройках вычислителя в архивах, формирования выходных сигналов, настройки и проведения диагностики вычислителей, выбора параметров, сохраняемых в архивах.
Вычислители имеют часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
Для защиты параметров, влияющих на метрологические характеристики, вычислитель оборудован метрологическим переключателем (блокирующей перемычкой). Дополнительно для ограничения доступа в вычислителе может использоваться защита паролем.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО вычислителей SensyCal W | Standard Warme-mengenprogramm | 03.13.25 | E1B5 | SUM 16 |
| ПО вычислителей SensyCal S | Standard Dampfpr-gramm | 03.11.23 | DB1A | SUM 16 |
| ПО вычислителей SensyCal G | Standard Gaspro-gramm | 03.11.15 | F6C2 | SUM 16 |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ вычислителя не проводится.
Защита ПО вычислителей от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
| Количество входов для подключения Термопреобразователей сопротивления с НСХ Pt 100 | 2 |
| Количество токовых входов 0 - 20 мА или 4 - 20 мА | от 2 до 4 |
| Количество входов для приема импульсных (до 3 кГц) / частотных (до 10 кГц) сигналов | 2 |
| Количество выходных сигналов: - импульсный/частотный - токовый 0 - 20 мА или 4 - 20 мА - RS232 / RS485 | до 4 до 4 1 |
| Диапазон измерений температуры, °С | от -200 до +850 |
| Максимальное давление перегретого пара (SensyCal S), МПа | 100 |
| Диапазон температуры теплоносителя при измерении тепловой энергии, °С: - SensyCal W - SensyCal S | от 0 до 200 от 0 до 800 |
| Диапазон измерений разности температур в подающем и обратном трубопроводе, °С: - SensyCal W - SensyCal S | от 3 до 200 от 3 до 250 |
| Пределы допускаемой относительной погрешности измерений частоты, %: - для частотных входов - для импульсных входов | ±0,1 ±0,3 |
| Пределы допускаемой основной приведенной к диапазону измерения погрешности преобразования токовых сигналов 0/4-20 мА в цифровое значение измеряемого параметра, % | ±0,2 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений температуры, % | ±0,3 |
| Пределы допускаемой относительной погрешности при измерении разности температур At, %: 3 °С < At < 20 °С 20 °С < At | ±1 ±0,5 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии при разности температур At, % | ± (0,5 + 3/At) |
| Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности преобразования токовых сигналов 0/4-20 мА в цифровое значение измеряемого параметра от влияния температуры окружающей среды, %/°С | ±0,01 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,005 |
| Показывающее устройство (жидкокристаллический дисплей) | графический 120x32 точек |
| Напряжение питания, В: - постоянного тока - переменного тока с частотой от 48 до 62 Гц | 24 ± 20 % 24 -15%/+10%, 115 -15%/+10%, 230 -15%/+10% |
| Потребляемая мощность, ВА, в зависимости от напряжения питания и модуля расширения | от 1 до 10 |
| Интерфейс | M-BUS, Modbus, инфракрасный |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -5 до +55 до 93 |
| Габаритные размеры (ШхВхГ), мм, не более - для монтажа на PIN-шине или настенного - для монтажа в пульт управления | 144x72x183 144x72x117 |
| Масса, кг, не более - для монтажа на PIN-шине или настенного - для монтажа в пульт управления | 0,7 0,5 |
наносится лицевую панель вычислителя методом наклейки, на руководство по эксплуатации и паспорт типографским способом.
| Наименование | Кол. | Примечание |
| Вычислитель | 1 | |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Программное обеспечение FC0M200 | 1 | на CD (по заказу) |
осуществляется в соответствии с документом МП 52931-13 «Вычислители SensyCal W, SensyCal
S, SensyCal G. Методика поверки», утвержденным ГЦИ СИ ФГУП "ВНИИМС" 27.09.2012 г. Основные средства поверки:
- генераторы сигналов низкочастотные прецизионные Г3-110, относительная погрешность не более 0,001 %;
- калибраторы-вольтметры универсальные В1-28, диапазон измерений от 0 до 20 мА, приведенная погрешность не более 0,03 %;
- имитатор термопреобразователей сопротивления МК 3002-1-100, относительная погрешность не более 0,005 %;
- магазины сопротивлений Р4831, диапазон от 0,01 до 111111,1 Ом, погрешность 0,02/2*10-6.
Сведения и методиках (методах) измерений приведены в руководстве по эксплуатации вычислителей.
Нормативные и технические документы, устанавливающие требования к вычислителям SensyCal W, SensyCal S, SensyCal G:
Техническая документация фирмы “ABB Automation Products GmbH”, Германия.
Осуществление торговли и товарообменных операций (при применении в составе измерительных систем).
| Зарегистрировано поверок | 17 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
