Твердомеры универсальные Omnitest, 52932-13

Назначение

Твердомеры универсальные Omnitest (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан:

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.

При измерениях по методу Виккерса система приложения нагрузки приборов обеспечивает приложение нагрузок в диапазоне от 9,807 Н до 980,7 Н.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Бринелля система приложения нагрузки приборов обеспечивает приложение трёх нагрузок.

Твердомеры комплектуются специализированным сенсорным дисплеем с встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты измерений и позволяет архивировать и обрабатывать серии измерений.

Твердомеры могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться один наконечник и один объектив. Испытательная нагрузка устанавливается на всех твердомерах автоматически, значение нагрузки задаётся с экрана сенсорного монитора.

Твердомеры позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости. Они оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.

Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.

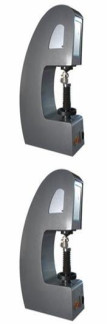

Внешний вид твердомеров приведён на рисунке 1. Места расположения пломб и знака утверждения типа приведены на рисунке 2.

Места расположения пломб

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Рокевелла, Супер-Роквелла, Виккерса или Бринелля, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты. ПО имеет опции статистической обработки результатов измерений. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н..............................................9,807; 19,61; 29,42;

.................................................................................................49,03; 98,07; 196,1; 294,2; 490,3; 980,7.

Диапазон измерений твердости по шкалам Виккерса, HV1+HV30........................от 50 до 1500;

диапазон измерений твердости по шкале Виккерса, HV50...................................от 250 до 1500;

диапазон измерений твердости по шкалам Виккерса, HV100...............................от 450 до 1500.

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса приведены в таблице 2.

Таблица 2

Испытательные нагрузки для шкал Роквелла, Н

предварительная ...............................................................................................................98,1;

основные.....................................................................................................588,4; 980,7; 1471.

Испытательные нагрузки для шкал Супер-Роквелла, Н

предварительная .............................................................................................................29,42;

основные....................................................................................................147,1; 294,8; 411,9.

Диапазоны измерений твердости по шкалам Роквелла:

HRA ........................................................................................................................ от 20 до 88;

HRB .......................................................................................................................от 20 до 100;

HRC.........................................................................................................................от 20 до 70.

Диапазоны измерений твердости по шкалам Супер-Роквелла:

HR15N....................................................................................................................от 70 до 94

HR30N.....................................................................................................................от 40 до86

HR45N.....................................................................................................................от 20 до 78

HR15N....................................................................................................................от 62 до 93

HR30T ....................................................................................................................от 15 до 82

HR45T.....................................................................................................................от 10 до 72.

Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:

от 20 до 75 HRA........................................................................................................± 2.0

от 75 до 88 HRA........................................................................................................± 1,5

от 20 до 80 HRB........................................................................................................± 3,0

от 80 до 100 HRB........................................................................................................± 2,0

от 20 до 35 HRC........................................................................................................± 2,0

от 35 до 55 HRC........................................................................................................± 1,5;

от 55 до 70 HRC.........................................................................................................± 1,0.

по шкалам Супер-Роквелла:

HR15N, HR30N, HR45N..................................................................................................± 2.0;

HR15Т, HR30Т, HR45Т....................................................................................................± 3,0.

Диапазоны измерений твердости по шкалам Бринелля

HBW 2,5/62,5 (нагрузка 613 Н)............................................................................от 32 до 200;

HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................от 100 до 600;

HBW 5/125 (нагрузка 1226 Н).............................................................................от 16 до 100.

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.

Таблица 3

Рабочие условия применения:

температура воздуха,°С..........................................................................................от 0 до 40;

относительная влажность воздуха, %....................................................................от 0 до 90.

Питание:

напряжение, В    .....................................................................110±10 или 230±10;

частота, Гц.............................................................................................................от 50 до 60;

потребляемая мощность, В А, не более............................................................................120.

Рабочее пространство:

по вертикали, мм................................................................................................................290;

глубина рабочего пространства, мм.................................................................................250.

Габаритные размеры (длинахширинахвысота), мм, не более:................................820х380х1151;

Масса, кг, не более.........................................................................................................................290;

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомеров универсальных Omnitest в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации Omnitest -01РЭ типографским или иным способом.

Комплектность

Твердомер универсальный Omnitest..........................................................................................1 шт.

Наконечник с алмазной пирамидой Роквелла............................................................................1 шт.

Наконечник с алмазной пирамидой Виккерса............................................................................1 шт.

Наконечник с твердосплавным шариком 01,588 мм................................................................1 шт.

Наконечник с твердосплавным шариком 02,5 мм.....................................................................1 шт.

Наконечник с твердосплавным шариком 05 мм........................................................................1 шт.

Плоский рабочий столик 0120мм .............................................................................................1 шт.

Плоский рабочий столик 060мм ...............................................................................................1 шт.

V-образный рабочий столик для деталей 03-12мм .................................................................1 шт.

V-образный рабочий столик для деталей 012-90мм ...............................................................1 шт.

Специальный ключ для замены инденторов..............................................................................1 шт.

Деревянный ящик.........................................................................................................................1 шт.

“Твердомер универсальный Omnitest. Руководство по эксплуатации” Omnitest -01РЭ........1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

Сведения содержатся в документе “Твердомер универсальный Omnitest. Руководство по эксплуатации” Omnitest -01 РЭ, разделы 6,7.

Нормативные и технические документы, устанавливающие требования к твердомерам универсальным Omnitest

1    ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

2    ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

3    ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

4    ГОСТ 23677-79 ГСИ. Твердомеры для металлов. Общие технические требования.

5    Техническая документация фирмы производителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
