| Номер в госреестре | 52948-13 |
| Наименование СИ | Системы измерительные оптические |
| Обозначение типа СИ | AICON TubeInspect |
| Изготовитель | "AICON 3D Systems GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерительные оптические AICON Tubelnspect (далее - системы) предназначены для трехмерного измерения бесконтактным методом изогнутых трубопроводов в автомобильной, авиакосмической, судостроительной, машиностроительной промышленности, несущих различные жидкости и газы.
В зависимости от измерительных задач системы выпускаются четырех модификаций: TubeInspect, TubeInspect S, TubeInspect HD, TubeInspect HS, различающиеся количеством камер, погрешностью и измерительным объемом.

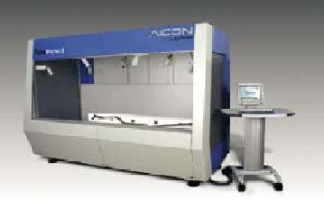

Системы измерительные оптические AICON TubeInspect состоят из измерительного модуля с CCD/CMOS камерами для выполнения снимков измеряемого объекта, механического корпуса в качестве опоры для камер, оборудования для освещения измерительного поля, компьютера с компьютерным столом и специальных целевых знаков.
Принцип действия системы основан на использовании метода фотограмметрии: получении цифровых видеоизображений на микросхеме в камерах, передаче их в компьютер, обработке с помощью специальных алгоритмов.
Принцип измерений основан на описании измеряемого объекта как трехмерной ломаной линии, где теоретические точки изгиба, определяемые пересечением двух смежных прямых линий, образуют ломаную линию между начальными и конечными точками детали, расстояние между двумя последовательными точками изгиба, угол между двумя последовательными прямыми элементами и угол вращения - это элементы изгиба. При измерении детали сначала отбираются изображения всех камер, затем на отдельных изображениях автоматически находится контур детали. Внутри найденного контура детали извлекаются прямые сегменты и дуги. Когда точка изгиба найдена, как минимум, на двух изображениях, трехмерные координаты X,Y и Z этой теоретической точки изгиба определяются путем пересечения лучей формируемого изображения. В качестве результата измерений для каждой определяемой точки изгиба служат найденные координаты, по которым вычисляются все искомые элементы.
■
AICON TubeInspect оснащена программным обеспечением TubeInspect. Вычислительный алгоритм TubeInspect расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО AICON TubeInspect блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| - TubeInspect - BendingStudio | - TubeInspect - BendingStudio | V 4.X* и выше V 1 и выше | - | - |
* - где Xподразумевает любую версию после 4.0
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения AICON серии Tubelnspect соответствует уровню «С» по МИ 3286-2010
| Модель системы | TubeInspect | TubeInspect S | TubeInspect HD | TubeInspect HS |
| Диапазон измеряемых диаметров трубопроводов, мм | От 3,2 до 200 | От 3,2 до 200 | От 1 до 20 | От 2 до 100 |
| Размер измеряемого объема, мм -длина; -ширина; высота | 2500 1100 700 | 1100 1100 700 | 500 420 200 | 1080 980 500 |
| Разрешение оптических цифровых камер, Мп, от | 1,3 | 1,3 | 2,0 | 2,0 |
| Пределы допускаемого стандартного отклонения (1о), мм | ± 0,1 | ± 0,1 | ± 0,025 | ± 0,05 |
| Количество камер | 16 | 10 | 8 | 10 |
| Диапазон рабочих температур,... °С | От +5 до +40 | |||
| Влажность окружающего воздуха,% не более | 10-90 (без конденсата) | |||
| Параметры электрического питания, -напряжение, В -частота, Гц | 380±10 % 50 | |||
| Габаритные размеры, мм -длина; -ширина; -высота | 3200 1680 2300 | 1750 1680 2300 | 700 700 900 | 1750 1680 2300 |
| Масса, кг, не более | 2000 | 1200 | 75 | 1300 |
| Система измерительная оптическая AICON TubeInspect заданной модификации | ||
| Стол передвижной | шт. | 1 |
| Монитор с мышью и клавиатурой | шт. | 1 |
| Защитный кожух для видеокамер | шт. | 8/10/16 |
| Опора для установки | шт. | 4 |
| USB ключ - заглушка | шт. | 1 |
Программное обеспечение | шт. | 1 |
| Руководство по эксплуатации | шт. | 1 |
| Методика поверки | шт. | 1 |
осуществляется в соответствии с документом по поверке МП 52948-13 «Системы измерительные оптические AICON TubeInspect. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 и включенным в комплект поставки систем.
Основные средства поверки: меры Master-Tube для поверки систем измерительных оптических AICON TubeInspect .
Метод измерений изложен в разделе 2 документа «Системы измерительные оптические AICON TubeInspect. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к системам измерительным оптическим AICON TubeInspect
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы «AICON 3D Systems GmbH», Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 22 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
