Анализаторы общего кислорода и растворенного углекислого газа c-TPO, 52958-13

Назначение

Анализаторы общего кислорода и растворенного углекислого газа c-TPO предназначены для измерения объемной доли кислорода в газовых смесях, растворенного кислорода, парциального давления и температуры над жидкостью, а также определения по результатам измерения температуры и давления содержания растворенного углекислого газа.

Описание

Анализаторы общего кислорода и растворенного углекислого газа c-TPO (далее - анализаторы) представляют собой стационарные приборы периодического действия.

Принцип действия анализаторов:

-    по каналу кислорода (O2) - оптический, основанный на изменении интенсивности люминесцентного свечения кислородно - чувствительного слоя в зависимости от содержания кислорода в анализируемой жидкости или газе;

-    по каналу температуры (T) - полупроводниковый;

-    по каналу давления (p) - деформационный, основанный на преобразовании деформации упругой мембраны в электрический сигнал, пропорциональный измеряемому давлению.

Содержание растворенного углекислого газа (CO2) определяется расчетным методом на основании закона Генри по результатам измерения парциального давления и температуры над жидкостью.

Конструктивно анализатор выполнен одноблочным в металлическом корпусе.

На лицевой панели блока управления находятся жидкокристаллический дисплей и кнопки управления. Для работы анализатора необходимо обеспечить подачу азота особой чистоты или диоксида углерода. Входные и выходные штуцера находятся на боковой панели анализатора.

Анализаторы обеспечивают:

-    выдачу измерительной и служебной информации на жидкокристаллический дисплей;

-    передачу цифрового сигнала через USB - порт.

Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 - IP 23.

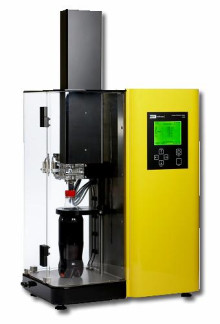

Внешний вид анализатора приведен на рисунке 1.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли растворенного кислорода, парциального давления и температуры над жидкостью, а также определения по результатам измерения температуры и давления содержания растворенного углекислого газа.

Программное обеспечение анализатора идентифицируется при включении анализатора, путем вывода на дисплей номера версии, а также через меню анализатора.

Программное обеспечение выполняет следующие функции:

-    прием и обработку измерительной информации;

-    формирование выходного цифрового сигнала;

-    проведение калибровки анализатора;

-    расчет по параметрам парциального давления и температуры над жидкостью содержания растворенного углекислого газа;

-    пересчет единиц измерения;

-    диагностика состояния аппаратной части.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов. Уровень защиты встроенного программного обеспечения анализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности анализаторов приведены в таблице 2.

Таблица 2

Примечания:

1)    анализаторы имеют возможность пересчета результатов измерений:

-    объемной доли растворенного кислорода, выраженной в единицах млрд-1, в

единицы млн-1,

-    объемной доли растворенного кислорода в единицы массовой концентрации (мкг/л, мг/л),

-    объемной доли кислорода в единицы массовой концентрации (мг/л),

-    температуры, выраженной в единицах °С в единицы °F,

-    давления, выраженного в единицах кПа в единицы бар, мбар, psi;

2)    С - измеренное значение объемной доли кислорода в анализируемой газовой смеси_

2)    Диапазон показаний массовой концентрации растворенного

углекислого газа (CO2), г/л    от 2 до 15.

Примечание - результаты расчета содержания растворенного углекислого газа могут отображаться в единицах измерений: кг/см , кПа, % об.д.

3)    Время прогрева, с, не более    120.

4)    Время проведения одного измерения, мин    5.

5)    Электрическое питание осуществляется однофазным переменным током частотой (50 ± 1) Гц, напряжением в диапазоне от 80 до 240 В.

6)    Потребляемая мощность, Вт, не более    100.

7)    Габаритные размеры, мм, не более

-    высота    1120,

-    ширина    330,

-    длина    550.

8)    Масса, кг, не более    40.

9)    Средний срок службы, лет    10.

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С    от минус 5 до 40

-    диапазон относительной влажности воздуха при температуре 25 °С, %

(без конденсации влаги)    от 30 до 90

-    диапазон атмосферного давления, кПа    от 84 до 106

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности анализатора.

Комплектность

Комплект поставки анализатора приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документам:

-    МП 242-1430-2012 «Анализаторы общего кислорода и растворенного углекислого газа c-TPO. Методика поверки», утверждена ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 18 октября 2012 г.

-    Р 50.2.045-2005 «Государственная система обеспечения единства измерений. Анализаторы растворенного в воде кислорода. Методика поверки»

-    МИ 1997-89 «Преобразователи давления измерительные. Методика поверки»

Основные средства поверки:

-    стандартные образцы газовых смесей состава кислород - азот (№№ по реестру ГС 4284-88, 3710-88, 3723-87, 3722-87) по ТУ 6-16-2956-92 в баллонах под давлением;

-    термометр лабораторный электронный ЛТ-300 по ТУ 42 1198-041-44229117-10, диапазон измеряемых температур от минус 50 до 300 °С, погрешность в диапазоне от минус 50 до 199,99 °С ± 0,05 °С;

-    калибратор давления портативный Метран 501-ПКД-Р по ТУ 4381-056-51453097-2009, диапазон измерений от 0 до 60 МПа, погрешность ± 0,05 %.

Сведения о методах измерений

приведены в документе «Анализаторы общего кислорода и растворенного углекислого газа c-TPO. Руководство по эксплуатации», 2012 г.

Нормативные и технические документы, устанавливающие требования к анализаторам общего кислорода и растворенного углекислого газа c-TPO

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 51154-98 Пиво. Методы определения двуокиси углерода и стойкости.

3    ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

4    ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

5    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6    Р 50.2.045-2005 Государственная система обеспечения единства измерений. Анализаторы растворенного в воде кислорода. Методика поверки.

7    МИ 1997-89 Преобразователи давления измерительные. Методика поверки.

8    Техническая документация фирмы «Haffmans B.V.».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
