Анализаторы мутности потока стационарные OptHaze, 52959-13

Анализаторы мутности потока стационарные OptHaze Назначение средства измерений

Анализаторы мутности потока стационарные OptHaze предназначены для автоматического непрерывного измерения мутности в потоке жидких сред.

Описание

Анализаторы мутности потока стационарные OptHaze (далее - анализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия анализаторов основан на регистрации рассеянного взвешенными в жидкости частицами излучения под различными углами. Находящиеся в траектории луча частицы рассеивают и поглощают падающее излучение. В качестве источника света используется лазер с длиной волны 650 ± 30 нм. Интенсивность рассеянного света регистрируется детекторами, расположенными под углами 90 и 25 градусов по отношению к источнику излучения. Частота измерений регулируется в диапазоне от одного измерения за 2 с до одного измерения за 99 с.

Конструктивно анализаторы состоят из блока управления и датчика мутности.

На лицевой панели блока управления находятся жидкокристаллический дисплей и органы управления. К блоку управления может подключаться до двух датчиков мутности.

Анализаторы обеспечивают:

-    выдачу измерительной и служебной информации на жидкокристаллический дисплей;

-    выдачу цифрового сигнала по интерфейсу RS-232 или (опционально) по шине Profibus DP.

Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:

-    блок управления - IP 67;

-    датчик мутности - IP 67.

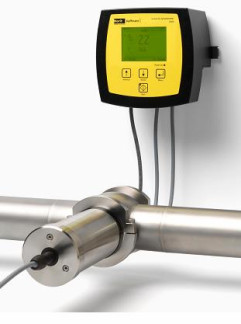

Внешний вид анализатора приведен на рисунке 1.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения мутности в потоке жидких сред.

Программное обеспечение анализатора идентифицируется при включении анализатора, путем вывода на дисплей номера версии.

Программное обеспечение выполняет следующие функции:

-    прием и обработку измерительной информации;

-    формирование выходного цифрового сигнала;

-    проведение градуировки анализатора;

-    пересчет единиц измерения;

-    диагностика состояния аппаратной части.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов. Уровень защиты встроенного программного обеспечения анализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 32862010.

Технические характеристики

1)    Диапазоны измерений (по шкале формазиновой суспензии), ЕМФ или, ЕМФ

от 0 до 80, от 0 до 2000. ± 4,0. 120.

2)    Пределы допускаемой приведенной погрешности, %

3)    Время прогрева, с, не более

4)    Электрическое питание осуществляется однофазным переменным током частотой (50 ± 1) Гц, напряжением в диапазоне от 80 до 240 В или (опционально) постоянным током напряжением 24 В.

5)    Потребляемая мощность, Вт, не более    25.

6)    Габаритные размеры и масса элементов анализатора указаны в таблице 2.

8) Средний срок службы, лет

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности воздуха при температуре 25 °С, % (без конденсации влаги)

-    диапазон атмосферного давления, кПа

Параметры анализируемой среды:

-    максимальное давление, кПа

-    диапазон скорости потока анализируемой жидкости, м/с

Таблица 2

10.

от минус 5 до 40;

от 30 до 90; от 84 до 106.

1600; от 0,0 до 3,0

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности анализатора.

Комплектность

Комплект поставки анализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1431-2012 «Анализаторы мутности потока стационарные OptHaze. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 18 октября 2012 г.

Основные средства поверки:

-    государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96.

Сведения о методах измерений

приведены в документе «Анализаторы мутности потока стационарные OptHaze. Руководство по эксплуатации», 2010 г.

Нормативные и технические документы, устанавливающие требования к анализаторам мутности потока стационарным OptHaze

1    ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний.

2    Техническая документация фирмы «Haffmans B.V.».

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
