| Номер в госреестре | 52960-13 |
| Наименование СИ | Счетчики статические трехфазные активной и реактивной электрической энергии |
| Обозначение типа СИ | ST 2000-9 |
| Изготовитель | ООО Завод "Промприбор", г. Владимир |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики статические трехфазные активной и реактивной электрической энергии ST 2000-9 (далее - счетчики) непосредственного и трансформаторного включения предназначены для измерения и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме. Счетчики могут использоваться в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, интегрирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и трансформатора тока поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют цифровые интерфейсы RS-485, PLC (типа PRIME или G3) и ZigBee (опционально) для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход, гальванически изолированный от остальных цепей счетчика, реле управления и универсальную проводную и беспроводную шину M-Bus (опционально).
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Счетчики могут быть оборудованы реле управления нагрузкой, предназначенным для ограничения или прекращения электроснабжения (путем разрыва цепи в трех фазах). В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих кнопок.
Счетчики выпускаются в нескольких модификациях, обозначение которых формируется следующим образом:
ST 2000 -9-5(10)-' 0,5S/1- R P(G) _ B I M Z
Наличие интерфейса ZigBee
Наличие интерфейса M-Bus
Наличие импульсного входа
Наличие реле управление нагрузкой
Наличие интерфейса PLC P - PLC PRIME G - G3-PLC
Наличие интерфейса RS-485: R - Один интерфейс R2 - Два интерфейса
Класс точности Активной/Реактивной Энергии:
0,5S/1
1/2 (Для модификаций счетчиков прямого включения)
Номинальный ток (Максимальный ток):
5(10)
5(100)
Наименование
Примечание - При отсутствии модуля буква не проставляется.

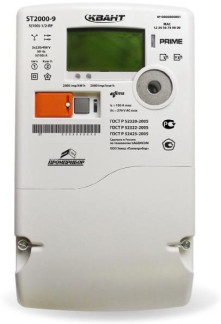

Рисунок 1 - Фотография общего вида счетчиков
Фотография общего вида счетчиков представлена на рисунке 1.
1 - пломба кнопки «Установка» (Reset);
2 - пломба ОТК завода-изготовителя (под крышкой клеммной колодки);
3 - пломба энергоснабжающей организации;
4 - пломба поверяющей организации (под крышкой клеммной колодки).
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу. Идентификационные данные ПО счетчиков представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ST 2000-9-5(10) | X29 CT | v2.00 | 0xD8F01505 | CRC32 |
| ST 2000-9-5(100) | X29 Direct | v1.00 | 0xA5FA770A | CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики счетчиков представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение | ||
| ST 2000-9-5(100) | ST 2000-9-5(10) | ||
| Классы точности: - по ГОСТ Р 52322-2005 - по ГОСТ Р 52323-2005 - по ГОСТ Р 52425-2005 | 1 2 | 1 2 | 0,5S 1 |
| Количество тарифов | от 1 до 6 | ||
| Базовое (номинальное) значение силы тока, А | 5 | ||
| Максимальное значение силы тока, А | 100 | 10 | |
| Номинальное значение напряжения (ином), В | 3x230/400 | ||
| Рабочий диапазон напряжений | от °,8'Цном до 1,2'Цном | ||
| Номинальное значение частоты, Гц | 50 | ||
| Рабочий диапазон частот, Гц | от 49 до 51 | ||
| Постоянная счетчика: - по активной энергии, имп./кВт-ч - по реактивной энергии, имп./квар-ч | 2000 2000 | 5000 5000 | |
| Стартовый ток (чувствительность), мА | 20 | 10 | 5 |
| Активная (полная) потребляемая мощность в цепи напряжения, Вт (В-А), не более | 2 (10) | ||
| Полная потребляемая мощность в цепи тока, В-А, не более | 0,2 | 0,2 | |
| Средняя наработка на отказ, ч, не менее | 14 | 0000 | |
| Средний срок службы, лет, не менее | 30 | ||
| Точность хода встроенных часов в нормальных условиях, с/сутки, не более | ± 0,5 | ||
| Изменения точности хода часов в диапазоне рабочих температур, с/(сутки • С°), не более | ± 0,1 | ||
| Г абаритные размеры (ширина х высота х глубина), мм | 174 х 298 х 80 | ||
| Масса, кг, не более | 2 | ||
| Степень защиты по ГОСТ 14254-96 | IP54 | ||
| Класс защиты по ГОСТ Р 51350-99 | II | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление кПа (мм рт. ст.) | от минус 40 до плюс 70 95 70 - 106,7 (537 - 800) | ||
| Примечание: При температуре окружающего воздуха от минус 40 °С до минус 25 °С дисплей счетчика отключается, считывание данных происходит по цифровым интерфейсам. | |||
Значения погрешностей счётчиков при измерении активной энергии приведены в таблицах 3 - 4.
Таблица 3 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении активной энергии в режиме симметричной нагрузки_
| Значение тока | cos ф | Пределы допускаемой основной относительной погрешности, % |
| для счетчиков непосредственного включения | ||
| 0,05 1б £ I < 0,10 1б | 1 | ± 1,5 |
| 0,10 1б £ 1 £ 1макс | 1 | ± 1,0 |
| 0,10 1б £ I < 0,20 1б | 0,5инд | ± 1,5 |
| 0,8емк | ||
| 0,20 1б £ 1 £ 1макс | 0,5инд | ± 1,0 |
| 0 8 '“'?°емк | ||
| 0,20 1б £ I £ 1б ** | 0 25 | ± 3,5 |
| 0,5емк | ± 2,5 | |
| для счетчиков трансформаторного включения класса точности 1 по ГОСТ Р 52322-2005 | ||
| 0,02 1ном £ I < 0,05 1ном | 1 | ± 1,5 |
| 0,05 Iном £ I £ ^макс | 1 | ± 1,0 |
| 0,05 Iном £ I < 0,10 Т^м | 0,5инд | ± 1,5 |
| 0 8 ^?°емк | ||
| 0,10 ^ном £ I £ Iмакс | 0,5инд | ± 1,0 |
| 0 8 ^?°емк | ||
| 0,10 ^ном £ I £ Iном | 0 25 'Л^-'инд | ± 3,5 |
| 0,5емк | ± 2,5 | |
| для счетчиков трансформаторного включения класса точности 0,5S по ГОСТ Р 52323-2005 | ||
| 0,01 ^ £ I < 0,05 I,*™ | 1 | ± 1,0 |
| 0,05 ^ном £ I £ Iмакс | 1 | ± 0,5 |
| 0,02 !ном £ I < 0,10 !ном | 0,5инд | ± 1,0 |
| 0 8 ^?°емк | ||
| 0,10 Iном £ I £ Iмакс | 0,5инд | ± 0,6 |
| 0,8емк | ||
| 0,10 Iном £ I £ Iном | 0 25 'Л^-'инд | ± 1,0 |
| 0,5емк | ||
| ** По требованию потребителя | ||
Таблица 4 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении активной энергии в режиме несимметричной нагрузки (с нагрузкой в одной из фаз при симметрии приложенных фазных напряжений)_
| Значение тока | cos ф | Пределы допускаемой основной относительной погрешности, %, |
| для счетчиков непосредственного включения | ||
| 0,10 !б £ I < Iмакс | 1 | ± 2,0 |
| 0,20 !б £ I < Iмакс | 0,5инд | |
| для счетчиков трансформаторного включения класса точности 1 по ГОСТ Р 52322-2005 | ||
| 0,05 ^ном £ I < ^макс | 1 | ± 2,0 |
| 0,10 Iном £ I < Iмакс | 0,5инд | |
| для счетчиков трансформаторного включения класса точности 0,5S по ГОСТ Р 52323-2005 | ||
| 0,05 ^ном £ I < Iмакс | 1 | ± 0,6 |
| 0,10 ^ном £ I < ^макс | 0,5инд | ± 1,0 |
Значения погрешностей счётчиков при измерении реактивной энергии приведены в таблицах 5 - 6.
Таблица 5 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии в режиме симметричной нагрузки_
| Значение тока | sin ф | Пределы допускаемой основной относительной погрешности, %, |
| для счетчиков непосредственного включения | ||
| 0,05 1б < I < 0,10 1б | 1 | ± 2,5 |
| 0,10 1б < I < 1макс | 1 | ± 2,0 |
| 0,10 1б < I < 0,20 1б | 0,5инд ИлИ 0,5емк | ± 2,5 |
| 0,20 1б < 1 < 1макс | 0,5инд или 0,5емк | ± 2,0 |
| 0,20 1б < 1 < 1макс | 0,25инд или 0,25емк | ± 2,5 |
| для счетчиков трансформаторного включения класса точности 1 по 52425-2005 | ||
| 0,02 1ном < I < 0,05 1ном | 1 | ± 1,5 |
| 0,05 Iном < I < Iмакс | 1 | ± 1,0 |
| 0,05 ^ом < I < 0,10 !ном | 0,5инд или 0,5емк | ± 1,5 |
| 0,10 Iном < I < ^макс | 0,5инд или 0,5емк | ± 1,0 |
| 0,10 ^-ном < I < Iмакс | 0,25инд или 0,25емк | ± 1,5 |
| для счетчиков трансформаторного включения класса точности 2 по 52425-2005 | ||
| 0,02 !ном < I < 0,05 !ном | 1 | ± 2,5 |
| 0,05 ^ном < I < Iмакс | 1 | ± 2,0 |
| 0,05 ^ < I < 0,10 ^ном | 0,5инд или 0,5емк | ± 2,5 |
| 0,10 Iном < I < Iмакс | 0,5инд или 0,5емк | ± 2,0 |
| 0,10 ^-ном < I < Iмакс | 0,25инд или 0,25емк | ± 2,5 |
Таблица 6 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии в режиме несимметричной нагрузки (с нагрузкой в одной из фаз при симметрии приложенных фазных напряжений)_
| Значение тока для счетчиков | sin ф | Пределы допускаемой основной относительной погрешности, %, |
| для счетчиков непосредственного включения | ||
| 0,10 !б < I < 4акс | 1 | ± 3,0 |
| 0,20 I6 < I < !макс | 0,5инд или 0,5емк | |
| для счетчиков трансформаторного включения класса точности 1 по 52425-2005 | ||
| 0,05 ^ном < I < ^макс | 1 | ± 1,5 |
| 0,10 Iном < I < Iмакс | 0,5инд или 0,5емк | |
| для счетчиков трансформаторного включения класса точности 2 по 52425-2005 | ||
| 0,05 ^ном < I < ^макс | 1 | ± 3,0 |
| 0,10 Iном < I < Iмакс | 0,5инд или 0,5емк | |
Дополнительные погрешности, вызываемые изменением влияющих величин не превосходят пределов, установленных в ГОСТ Р 52322-2005, ГОСТ Р 52323-2005 и ГОСТ Р 52425-2005.
Знак утверждения типа наносят на лицевую панель счетчиков методом лазерной маркировки и на титульный лист формуляра и руководства по эксплуатации типографским способом.
В комплект поставки входят:
- счётчик (с крышкой клеммной колодки) 1 шт.
- коробка упаковочная 1 шт.
- формуляр 1 шт.
- руководство по эксплуатации (по запросу, на партию) 1 шт.
- методика поверки (по запросу, на партию) 1 шт.
- конфигурационное программное обеспечение
(по запросу, на партию) 1 CD-диск.
Поверка счетчиков осуществляется по документу ВЛСТ 413.00.000 МП «Счетчики статические трехфазные активной и реактивной электрической энергии ST 2000-9. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в декабре 2012 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии МТЕ^3-30.20 кл. 0,1;
максимальное значение напряжения: 3*456 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360 °;
предел допускаемой относительной погрешности измерения энергии ± 0,1 %.
- устройство синхронизации времени УСВ-3, пределы допускаемой абсолютной погрешности синхронизации ± 100 мкс;
- ЭВМ с операционной системой Windows и конфигурационным программным обеспечением.
Методы измерений с помощью счетчиков указаны в документе ВЛСТ 413.00.000 РЭ «Счетчики статические трехфазные активной и реактивной электрической энергии ST2000-9. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным активной и реактивной электрической энергии 8Т 2000-9
Осуществление торговли и товарообменных операций.
