| Номер в госреестре | 52961-13 |
| Наименование СИ | Счетчики статические однофазные активной и реактивной электрической энергии |
| Обозначение типа СИ | ST 1000-6 |
| Изготовитель | ООО Завод "Промприбор", г.Владимир |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики статические однофазные активной и реактивной электрической энергии ST 1000-6 (далее - счетчики) непосредственного включения предназначены для измерения и учета активной и реактивной электрической энергии в однофазных двухпроводных сетях переменного тока промышленной частоты в многотарифном режиме. Счетчики могут использоваться в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, интегрирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены конденсаторный блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и шунтового резистора поступает на СБИС, где происходит ее аналогоцифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют цифровые интерфейсы PLC (типа PRIME или G3), RS-485 и ZigBee (опционально) для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход, гальванически изолированный от остальных цепей счетчика, реле управления и универсальную проводную и беспроводную шину M-Bus (опционально), обеспечивающую поддержку сбора данных с приборов учета тепла, воды, газа и пр.
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Посредством программных настроек в счетчике, работающем в автоматизированной системе, может быть обеспечен режим предварительной оплаты за потребленную электроэнергию.
Счетчик может быть оборудован реле управления нагрузкой, предназначенным для ограничения или прекращения электроснабжения (обрывом фазы). В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих кнопок.
Всего листов 6
Счетчики выпускаются в нескольких модификациях, обозначение которых формируется следующим образом:
ST1000-6 - 1/2 - R P(G) B I M Z
Наличие интерфейса ZigBee
Наличие интерфейса M-Bus
Наличие импульсного входа
Наличие реле управление нагрузкой
Наличие интерфейса PLC P - PLC PRIME G - G3-PLC
Наличие интерфейса RS-485
Класс точности активной/реактивной энергии:
1/2
| Наименование
Примечание - При отсутствии модуля буква не проставляется.

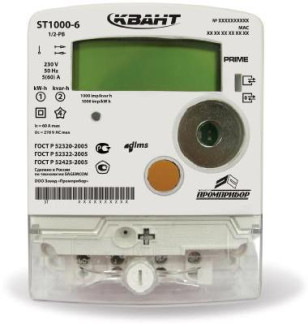

Фотография общего вида счетчиков представлена на рисунке 1.
Программное обеспечение счетчика встроено в ПЗУ. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу. Идентификационные данные ПО счетчиков представлены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ST 1000-6 | X16 ES | V01.01 | 0x335E7130 | CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики счетчиков представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| 1 | 2 |
| Классы точности: | |
| - активной энергии по ГОСТ Р 52322-2005 | 1 |
| - реактивной энергии по ГОСТ Р 52425-2005 | 2 |
| Количество тарифов | 6 |
| Базовое значение силы тока, А | 5 |
| Максимальное значение силы тока, А | 60 |
| Номинальное значение напряжения (ином), В | 230 |
| Рабочий диапазон напряжений | от 0,8'Ином до 1,2'Ином |
| Номинальное значение частоты, Гц | 50 |
| Рабочий диапазон частот, Гц | от 49 до 51 |
| Постоянная счетчика: | |
| - по активной энергии, имп./кВт-ч | 1000 |
| - по реактивной энергии, имп./кВар-ч | 1000 |
| Стартовый ток (чувствительность), мА | 20 |
| Активная (полная) потребляемая мощность в цепи напряжения, Вт (В-А), не более | 2 (10) |
| Полная потребляемая мощность в цепи | 0,1 |
| тока, В-А, не более | |
| Средняя наработка на отказ, ч, не менее | 140000 |
| Средний срок службы, лет, не менее | 30 |
| 1 | 2 |
| Точность хода встроенных часов в нормальных условиях, с/сутки, не более | ± 0,5 |
| Изменения точности хода часов в диапазоне рабочих температур, с/(сутки • С°), не более | ± 0,1 |
| Г абаритные размеры (ширина х высота х глубина), мм | 122 х 175 х 64 |
| Масса, кг, не более | 1,0 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Класс защиты по ГОСТ Р 51350-99 | II |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление кПа (мм рт. ст.) | от минус 40 до плюс 70 95 70 - 106,7 (537 - 800) |
| Примечание: При температуре окружающего воздуха от минус 40 °С до минус 25 °С дисплей счетчика отключается, считывание данных происходит по цифровым интерфейсам. | |
Значения погрешностей счётчиков при измерении активной и реактивной энергии приведены в таблицах 3 - 4.
Таблица 3 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении активной энергии_
| Значение тока для счетчиков | cos ф | Пределы допускаемой основной погрешности, %, для счетчиков класса точности |
| 1 | ||
| 0,05 1б < I < 0,10 1б | 1 | ± 1,5 |
| 0,10 1б < 1 < 1макс | 1 | ± 1,0 |
| 0,10 1б < I < 0,20 1б | 0,5инд | ± 1,5 |
| 0,8емк | ||
| 0,20 1б < 1 < -^макс | 0,5инд | ± 1,0 |
| 0,8емк | ||
| ** 0,20 1б < I < 1б | 0,25инд | ± 3,5 |
| 0,5емк | ± 2,5 | |
| ** По требованию потребителя | ||
Таблица 4 - Значения параметров входного сигнала и пределов допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии_
| Значение тока для счетчиков | sin ф | Пределы допускаемой основной погрешности, %, для счетчиков класса точности |
| 2 | ||
| 0,05 1б < I < 0,10 1б | 1 | ± 2,5 |
| 0,10 I6 < I < -^макс | 1 | ± 2,0 |
| 0,10 !б < I < 0,20 !б | 0,5инд или 0,5емк | ± 2,5 |
| 0,20 I6 < I < -^макс | 0,5инд или 0,5емк | ± 2,0 |
Дополнительные погрешности, вызываемые изменением влияющих величин не превосходят пределов, установленных в ГОСТ Р 52322-2005 и ГОСТ Р 52425-2005.
Знак утверждения типа наносится на лицевую панель счетчиков методом лазерной маркировки и на титульный лист формуляра, и руководства по эксплуатации типографским способом.
В комплект поставки входят:
- счётчик (с крышкой клеммной колодки)
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 CD-диск.
- коробка упаковочная
- формуляр
- руководство по эксплуатации (по запросу, на партию)
- методика поверки (по запросу, на партию)
- конфигурационное программное обеспечение (по запросу, на партию)
Поверка счетчиков осуществляется по документу ВЛСТ 411.00.000 МП «ГСИ. Счетчики статические однофазные активной и реактивной электрической энергии ST 1000-6. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в декабре 2012 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии MTE-G3-30.20 кл. 0,1;
максимальное значение напряжения: 3*456 В; максимальное значение силы тока: 60 А; диапазон регулирования угла сдвига фаз: 0 - 360 °;
предел допускаемой относительной погрешности измерения энергии ± 0,1 %.
- устройство синхронизации времени УСВ-3, пределы допускаемой абсолютной погрешности синхронизации ± 100 мкс;
- ЭВМ с операционной системой Windows и конфигурационным программным обеспечением.
Методы измерений с помощью счетчиков указаны в документе ВЛСТ 411.00.000 РЭ «Счетчики статические однофазные активной и реактивной электрической энергии ST 1000-6. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к счетчикам электрической энергии однофазным ST 1000-6
Лист № 6 Всего листов 6
4. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5. Технические условия ТУ 422860-411-10485056-12.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 111 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
