Зонды инклинометрические, 52969-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Зонды инклинометрические Назначение средства измерений

Зонды инклинометрические предназначены для измерений в скважине азимута и зенитного угла ствола горизонтальной или наклонно-направленной скважины и угла установки отклонителя.

Описание

Принцип действия зонда инклинометрического основан на измерении в скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров, значений проекций вектора силы тяжести на ось чувствительности акселерометра и измерениях в трех направлениях, с помощью трех магнитометров, проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра. На основании этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол установки отклонителя.

Для передачи информации с зонда инклинометрического используется беспроводной канал связи (гидравлический или электромагнитный). Приём информации осуществляется в наземное приемное устройство - Интерфейс Безопасной Зоны (ИБЗ).

Перед непосредственной эксплуатацией зонда инклинометрического операторы производят сборку скважинного оборудования телеметрической системы, в состав которой входит зонд инклинометрический. Далее производится сборка скважинных модулей телеметрической системы в Немагнитную Утяжеленную Буровую Трубу с целью исключения влияния магнитной массы низа бурильной колонны на показания зонда инклинометрического.

При движении по траектории наклонно направленной скважины сборка скважинного оборудования меняет свою пространственную ориентацию, а именно отклоняется от вертикали на зенитный угол, поворачивается в скважине на визирный угол по отношению к плоскости наклона и ориентируется по направлению наклона траектории относительно точки устья скважины на азимутальный угол. Датчик телеметрической системы формирует управляющую команду и инициализирует процесс съема и передачи инклинометрических замеров для определения зенитного угла и азимута искривления буровой скважины. После этого скважинный прибор переключается в режим выполнения постоянных замеров для определения визирного угла сборки скважинных приборов телеметрической системы по отношению к плоскости наклона.

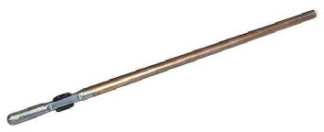

Внешний вид зонда инклинометрического показан на рисунке 1.

Программное обеспечение

Установка метрологически значимой составляющей программного обеспечения MWD (Инклинометр p/n 60474) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров, за исключением настроек прибора на местные условия работы и порядок передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса инклинометра и использования специализированного ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измеряемых углов, ... °:

-    зенитного угла    от 0 до 180

-    азимутального угла    от 0 до 360

-    угла установки отклонителя    от 0 до 360 Пределы допускаемой основной абсолютной погрешности измерения статических значений параметров, . °:

-    зенитного угла    ±0,1

-    азимутального угла в диапазоне измерения углов зенита, . °:

диапазон зенитных углов свыше 10°    ±1,0

-    угла установки отклонителя, . °:

гравитационного    ±1,0

магнитного (зенитный угол > 10°)    ±2,25

максимальная рабочая температура, °С    150

Габаритные размеры, мм, не более:

диаметр    47,6

длина    1375

Масса, не более, кг    70

Знак утверждения типа

наносят на титульных листах эксплуатационных документов типографским способом.

Комплектность

-    Зонд инклинометрический - 1 экз.

-    Соединительные кабели - 1 комплект.

-    Компьютер, программное обеспечение и принадлежности - 1 экз.

-    Руководство по эксплуатации - 1 экз.

-    Методика поверки МП ТИнТ-83-2012 - 1 экз.

Поверка

осуществляется по документу МП ТИнТ-83-2012 «Зонды инклинометрические. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 25 октября 2012 г.

Перечень основного поверочного оборудования

•    Квадрант оптический КО-30М, основная погрешность измерений ±30";

•    Теодолит 4Т30П, 0-360°, основная погрешность измерений ± 30"

Сведения о методах измерений

содержатся в документе «Зонды инклинометрические. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к зондам инк-линометрическим

1.    ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

2.    ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
