| Номер в госреестре | 52979-13 |
| Наименование СИ | Нивелиры оптико-механические с компенсатором |
| Обозначение типа СИ | Prexiso CL |
| Изготовитель | "Prexiso AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 15.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры оптико-механические с компенсатором Prexiso CL предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Нивелиры оптико-механические с компенсатором Prexiso CL - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора.
Основными частями нивелиров оптико-механических с компенсатором Prexiso CL являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Контроль положения пузырька уровня производится с помощью призмы, закрепленной на боковой панели нивелира. Встроенный оптический прицел, горизонтальные наводящие винты с бесконечным ходом и винт фокусировки обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры оптико-механические с компенсатором Prexiso CL имеют горизонтальный лимб для угловых измерений. Измерение углов выполняется по горизонтальной шкале, расположенной под окуляром. Взятие отсчета по рейке выполняется визуально. Модификации нивелиров оптико-механических с компенсатором Prexiso CL различаются значением увеличения зрительной трубы.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Prexiso CL не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

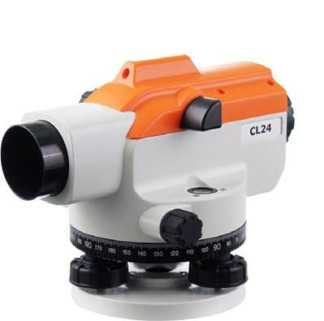

Общий вид нивелиров оптико-механических с компенсатором Prexiso CL.
| Наименование характеристики | Значение характеристики | |||
| Модель | Prexiso | |||
| ^20 | ^24 | ^28 | ^32 | |
| Допустимая СКП измерения превышения на 1км двойного хода, мм: | ±2,5 | ±2,5 | ±2,0 | ±2,0 |
| Диапазон измерений горизонтальных углов, ... °: | 360 | |||
| Цена деления горизонтального лимба, . °: | 1 | |||
| Увеличение зрительной трубы, крат, не менее: | 20 | 24 | 28 | 32 |
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 36 | |||
| Наименьшее расстояние визирования, м, не более: | 1,1 | |||
| Угловое поле зрения зрительной трубы, . ° .', не менее: | 1 12 | |||
| Цена деления круглого установочного уровня, .'/ 2мм: | 10 | |||
| Диапазон работы компенсатора, .', не менее: | ±15 | |||
| Допустимая СКП установки линии визирования, ...": | ±0,5 | |||
| Систематическая погрешность компенсатора на 1' наклона нивелира, .", не более: | ±0,5 | |||
| Коэффициент нитяного дальномера | 100 | |||
| Значение постоянного слагаемого нитяного дальномера, м: | 0 | |||
| Диапазон рабочих температур, °С: | от -20 до +40 | |||
| Габаритные размеры, (Д х Ш х В), мм, не более: | (200x135x154) | |||
| Масса, кг, не более: | 1,5 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Prexiso CL.
| Наименование | Количество, ед. |
| Нивелир оптико-механический с компенсатором | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по МП АПМ 41-12 «Нивелиры оптико-механические с компенсатором Prexiso CL. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2013 г.
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Prexiso CL. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам оптико-механическим Prexiso CL
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Prexiso AG», Швейцария.
- осуществление геодезической и картографической деятельности
| Зарегистрировано поверок | 422 |
| Поверителей | 17 |
| Актуальность данных | 18.09.2024 |
