Система гониофотометрическая GO-H 1400, 52984-13

Назначение

Система гониофотометрическая GO-H 1400 (далее по тексту - система) предназначена для измерения фотометрических и колориметрических характеристик автомобильного светотехнического оборудования (далее по тексту - источники света).

Описание

Принцип действия системы заключается в определении:

-    пространственного распределения силы света и освещенности источников света и осветительных приборов гониофотометрическим методом;

-    коэффициента силы света различных видов поверхностей методом измерения отраженного от поверхности излучения от источника типа А;

-    координат цветности источников света и осветительных приборов спектрорадиометрическим методом.

Система состоит из гониометра, колориметра С1210, фотометров SP30 SOT-GO и PWM SP30 SOT-GO, установки для измерения световозвращения RETRO1000, колориметрической головки СН 60, фотометрических головок SP 30 SOT-GO I, SP 30 SOT-GO II и PWM SP 30 SOT-GO III, стоек электропитания и управления, компьютерной системы, соединительных кабелей, треног и подставки.

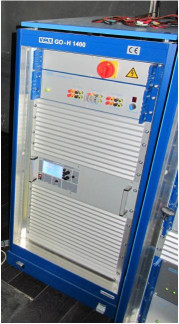

В стойке управления находятся стандартные компоненты системы: блок безопасности (Safety-Unit) с главным выключателем питания всех компонентов сразу, блок управления (Control-Unit) гониометром в ручном режиме, измерительный блок гониометра (Goniometr-Unit), два блока электропитания гониометра (Power-Unit) для вертикального и горизонтального движения. Также в стойке управления располагаются измерительные блоки колориметра С1210, фотометров SP30 SOT-GO и PWM SP30 SOT-GO и установки для измерения световозвращения RETRO1000.

Гониометр имеет горизонтальную и вертикальную оси вращения. Основное местоположение центра вращения гониометра находится на 100 мм выше центра монтажного стола, если стол находится в исходном положении (Zero location). Для переключения между различными типами ламп в блокфаре на гониометре установлен ламповый мультиплексор. Он распределяет электропитание по входящим линиям и датчикам для тестируемых ламп. Предусмотрено дистанционное управление для регулировки опытного образца на столе гониометра. Максимальный размер измеряемого образца 220 х 570 мм.

Программное обеспечение

Система в режиме автоматического измерения пространственного распределения силы света и коэффициентов силы света работает под управлением ЭВМ с

Лист № 4 всего листов 7

предустановленным программным обеспечением (ПО). Программное обеспечение имеет разделение по группам пользователей:

-    пользователь-лаборант;

-    пользователь-администратор.

Под правами администратора есть возможность редактирования программы измерения, но не самого ПО. Пользователь - лаборант имеет доступ только к запуску составленной администратором программы измерений и выводу отчетной документации. Доступ к программному обеспечению исключен паролем на компьютере, обеспечивающим защиту от изменения метрологически значимых данных.

Идентификационные данные программного обеспечения представлены в таблице 1

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность гониометра, используя технологию трафаретной печати.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3

Поверка

осуществляется по документу: «Система гониофотометрическая GO-H 1400. Методика поверки № МП 68. Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 10 мая 2012 года.

Основные средства поверки:

1.    Набор полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009.

Основные метрологические характеристики: диапазон измерения силы света 0,001 - 1500 кд;

пределы допускаемой относительной погрешности измерений силы света ± 0,5 %; диапазон измерения освещенности 1 - 100000 лк;

пределы допускаемой относительной погрешности измерений освещенности ± 0,5 %.

2.    Люксметр из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009

Основные метрологические характеристики:

диапазон измерений освещенности 0,1 - 100000 лк; предел допускаемой относительной погрешности измерений освещенности 2,0 %.

3.    Источник яркости прожекторного типа из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерений силы света 200 - 125000 кд; предел допускаемой относительной погрешности измерений силы света 2,0 %.

4.    Набор эталонных мер «НМКС» из состава вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009.

Основные метрологические характеристики:

диапазон измерений коэффициента световозвращения 1 - 1000 мкд/лк; предел допускаемой относительной погрешности измерений 0,5 %.

5.    Набор полупроводниковых излучателей и Набор прозрачных мер координат цвета и цветности из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003

Основные метрологические характеристики:

пределы допускаемой абсолютной погрешности измерений координат цветности:

Лх = 0,0005, Лу = 0,0005;

диапазон измерения координат цветности:

х = 0,0039 - 0,7347, у = 0,0048 - 0,8338.

Сведения о методах измерений

1.    «Установка для измерения цветовых характеристик С1210. Руководство по эксплуатации, раздел «Методика измерений».

2.    «Установка измерения световозвращения «RETRO-1000. Руководство по эксплуатации», раздел 7 «Рабочие инструкции».

3.    «Система гониофотометрическая GO-Н 1400. Руководство по эксплуатации» раздел 3.2 «Краткий обзор компонентов гониофотометра» и раздел 3.3 «Подготовка тестовой процедуры».

Нормативные документы, устанавливающие требования к системе гониофотометрической GO-H 1400

1.    ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».

2.    ГОСТ 8.205-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности

3.    Приказ Министерства промышленности и торговли Российской Федерации № 1677 от 06.12.2011 г. «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

4. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства Российской Федерации № 720 от 10.09.2009 г.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
