Государственный реестр средств измерений

Приборы видеоизмерительные TESA-VISIO 200GL, TESA-VISIO 300GL, TESA-VISIO 300GL DCC, 52985-13

52985-13
Документы
Карточка СИ
Номер в госреестре 52985-13
Наименование СИ Приборы видеоизмерительные
Обозначение типа СИ TESA-VISIO 200GL, TESA-VISIO 300GL, TESA-VISIO 300GL DCC
Изготовитель "TESA SA", Швейцария
Год регистрации 2013
Срок свидетельства 15.03.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Приборы видеоизмерительные TESA-VISIO 200GL, TESA-VISIO 300GL, TESA-VISIO 300GL DCC (далее - приборы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание

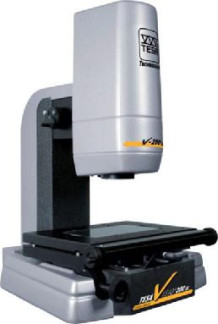

Принцип измерений на приборах видеоизмерительных TESA-VISIO 200GL (рис. 1 и 2), TESA-VISIO 300GL (рис. 3), TESA-VISIO 300GL DCC (рис. 4) основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестье на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи аналоговой ПЗС-камеры.

Приборы состоят из основания, на котором закреплен узел подвижного измерительного стола кронштейна для аналоговой ПЗС - камеры, органов управления настройкой освещения в падающем, проходящим свете, увеличения, регулировка яркости. К основанию приборов крепится стойка, на которой расположен блок обработки информации, включающий в себя персональный компьютер с присоединенным к нему ЖК монитором.

Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат приборов.

Определение геометрических параметров элементов детали, а также взаимного расположения элементов, осуществляется с помощью измерительных программных функций прибора на основе измеренных точек на элементах детали.

Перемещения измерительного стола фиксируются с помощью оптоэлектронной измерительной системы, имеющей инкрементальные линейки.

Результаты измерений линейных и угловых размеров выводятся на монитор системного блока, сохраняются в виде графического файла и выводятся на принтер.

Питание приборов осуществляется от сети.

Прикладная программа имеет следующие основные функции:

-    использование декартовой и полярной системы координат;

-    отображение координат X, Y, Z;

-    вычисление в миллиметрах и дюймах;

-    создание, выполнение, сохранение последовательности измерения;

-    сохранение видеоизображений;

-    математическое выравнивание по направлениям координат X и Y;

-    измерение геометрических параметров: точка, радиус, диаметр, дуга, угол, прямая, расстояние, перпендикулярность, параллельность;

-    формирование измерительных циклов;

-    возможность автоматического ввода точек измерения.

TESA-VISIO 200GL - прибор с ручным перемещением стола с программным обеспечением TESA REFLEX Vista (программный пакет, который совмещает в себе простой интерфейс и основные метрологические параметры). Этот прибор может быть использован для измерений различных геометрических величин. Имеет две модификации с моторизованной (рис. 1) и ручной (рис. 2) фокусировкой объектива.

TESA-VISIO 300GL имеет две модификации:

-    TESA-VISIO 300GL прибор с ручным перемещением стола с программным обеспечением TESA REFLEX Vista (программный пакет, который совмещает в себе простой интерфейс и основные метрологические параметры) (рис. 3). Этот прибор может быть использован для измерений различных геометрических величин.

- TESA-VISIO 300GL DCC моторизованный прибор может комплектоваться двумя типами программного обеспечения: REFLEX Vision, которое позволяет производить с высокой точностью 2D и 3D измерения, а так же PCDMIS Vision - этот вариант прибора представляет собой полностью автоматическую измерительную систему.

Программное обеспечение

Приборы видеоизмерительные TESA-VISIO GL200, TESA-VISIO GL300, TESA-VISIO GL300 DCC имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений.

Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе.

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

TESA-REFLEX

Vista

TESA-REFLEX Vista

v.1.4

210 DF 290

Welmec 7.2

TESA REFLEX Vision

TESA REFLEX Vision

v.1.1

210 DF 290

Welmec 7.2

PCDMIS Vision

PCDMIS Vision

v.20 10

210 DF 290

Welmec 7.2

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Технические характеристики

TESA - VISIO

TESA - VISIO

TESA - VISIO

200GL

300GL

300GL DCC

Диапазоны измерений:

- по оси Х, мм

от 0 до 200 вкл.

от 0 до 300 вкл.

- по оси Y, мм

от 0 до 100 вкл.

от 0 до 200 вкл.

- по оси Z, мм

от 0 до 150 вкл.

от 0 до 150 вкл.

Разрешение измерительных шкал, мкм

0,05

Оптическое увеличение камеры, крат

от 10 до 260 вкл.

Предел допускаемой абсолютной погрешности по осям, мкм (L в мм)

-    Х и Y

-    Z

(2+10L/1000)

(2,9+10L/1000)

(2 +4L/1000) (2,9 +5L/1000)

(1,6 +4L/1000) (2,9 +5L/1000)

Диапазон измерений плоских углов, ... °

от 0 до 360 вкл.

Цена деления угловой шкалы, . °

1

Пределы допускаемой основной погрешности

± 3

при измерении плоских углов, ...

Напряжение питающей сети, В

(от 115 до 230) ± 10%

Частота, Гц

от 50 до 60 вкл.

Г абаритные размеры, мм

- длина

800

680

- ширина

1200

990

- высота

1100

800

Масса, кг

98

78

Температура окружающей среды, °С

от 10 до 40 вкл.

Относительная влажность окружающей среды, %

не более 80

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество

Прибор видеоизмерительный TESA-VISIO GL200, TESA-VISIO GL300, TESA-VISIO GL300 DCC

модель в соответствии с заказом

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом по поверке МП 52985-13 «Приборы видеоизмерительные TESA-VISIO GL200, TESA-VISIO GL300, TESA-VISIO GL300 DCC. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 г. и включенным в комплект поставки приборов.

Основные средства поверки:

-    меры длины штриховые брусковые 3 разряда по МИ 2060-90,

-    меры длины концевые плоскопараллельные 5 разряда по МИ 1604-87,

-    меры плоского угла призматические 4 разряда по ГОСТ 8.016-81.

Сведения о методах измерений

Метод измерений приведен в разделах «Начало работы» и «Проведение измерений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам ви-деоизмерительным TESA-VISIO GL200, TESA-VISIO GL300, TESA-VISIO GL300 DCC

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»

Техническая документация фирмы TESA SA, Швейцария.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
