| Номер в госреестре | 52992-13 |
| Наименование СИ | Измерители комплексных коэффициентов передачи и отражения |
| Обозначение типа СИ | ОБЗОР-804, ОБЗОР-804/1, ОБЗОР-808, ОБЗОР-808/1 |
| Изготовитель | ООО "Планар", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 06.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1» (далее - измерители) предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) СВЧ - устройств в коаксиальных трактах с соединителями типа N, типа III и типа 3,5 мм по ГОСТ РВ 51914-2002 в диапазоне частот от 0,3 до 8000 МГц.
Измеритель состоит из измерительного блока и дополнительных устройств, обеспечивающих функционирование измерителя. Измерительный блок измерителей «ОБЗОР-804» и «ОБЗОР-808» содержит встроенный управляющий компьютер. Управление измерительным блоком измерителя «ОБЗОР-804/1» и «ОБЗОР-808/1» осуществляется внешним управляющим компьютером, который не входит в комплект поставки. Связь измерительного блока с персональным компьютером (ПК) осуществляется через USB-интерфейс.
Измерительный блок включает в себя генераторы испытательного и гетеродинного сигналов, коммутатор, а также четырёх (для «Обзор-804» и «Обзор-804/1») и восьми (для «Обзор-808» и «Обзор-808/1») канальный приемник - измеритель сигнала, объединённые схемой управления. Расчёт и индикация результатов измерений выполняются либо встроенным, либо внешним управляющим компьютером.
ПК под управлением программы реализует виртуальную панель управления измерителем на экране монитора, через которую оператор осуществляет управление, и на которую выводятся обработанные результаты измерений.
Измерители «Обзор-804» и «Обзор-804/1» имеют по два измерительных порта и одному генератору сигналов, а «Обзор-808» и «Обзор-808/1» по четыре измерительных порта и два генератора сигналов.
Принцип действия измерителей основан на формировании на измерительных портах сигнала, подачи его на исследуемое устройство и измерении величин параметров падающих, отражённых и прошедших через исследуемое устройство сигналов.
Сигналы падающей и отражённой волны разделяются с помощью направленного ответвителя. Подача испытательного сигнала на каждый из портов измерителя осуществляется коммутатором.

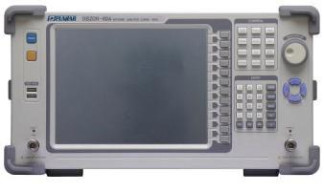

Внешний вид измерителей и места наклеек приведены на рисунках 1.4.
Место пломбировки от несанкционированного доступа на задней панели измерителей «ОБЗОР-804», «ОБЗОР-808» приведено на рисунке 5.
Места пломбировки от несанкционированного доступа на задней панели измерителей «ОБЗОР-804/1», «ОБЗОР-808/1» приведены на рисунке 6.
*
*
*
*
| 08Z0R-808/7 | ддш | |||
| . ■ " | И - , | pjr&Kifll | »■ | |
| «1 | ы*1 | (т, | в |
*
- место наклеек
Метрологически значимой частью программного обеспечения (ПО) измерителей является программный продукт «Obzor804» для «Обзор-804» и «Обзор-804/1» и «Obzor808» для «Обзор-808» и «Обзор-808/1».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Obzor804 Obzor808 | Obzor804.exe Obzor808.exe | 3.18 | 232A9D0BE958CB9D 687AA98BF347BFBA | MD5 |
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики измерителей приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц | от 0,3 до 8000 |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала | ± 5-10-6 |
| Уровень гармонических составляющих выходного сигнала мощностью 0 дБ/мВт1, дБс2, не более, | минус 25 |
| Уровень негармонических составляющих выходного сигнала мощностью 0 дБ/мВт, дБс, не более | минус 30 |
| Диапазон установки мощности выходного сигнала, дБ/мВт: в диапазоне частот от 0,3 до 6000 МГц | от минус 60 до плюс 10 |
| в диапазоне частот свыше 6000 до 8000 МГц | от минус 60 до плюс 5 |
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала, дБ | ± 1,5 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи при величине модуля коэффициента отражения исследуемого устройства не более минус 32 дБ и значениях модуля коэффициента передачи3, дБ: свыше плюс 5 дБ до плюс 15 дБ (от 0,3 до 6000 МГц), | ± 0,2 |
| свыше плюс 5 дБ до плюс 10 дБ (свыше 6000 до 8000 МГц) | ± 0,2 |
| от минус 50 до плюс 5 дБ | ± 0,1 |
| свыше минус 70 до менее минус 50 дБ | ± 0,2 |
| от минус 90 до минус 70 дБ | ± 1,0 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи при величине модуля коэффициента отражения исследуемого устройства не более минус 32 дБ и значениях модуля коэффициента передачи3) градус: свыше плюс 5 дБ до плюс 15 дБ (от 0,3 до 6000 МГц), | ± 2 |
| свыше плюс 5 дБ до плюс 10 дБ (свыше 6000 до 8000 МГц) | ± 2 |
| от минус 50 до плюс 5 дБ | ± 1 |
| свыше минус 70 до менее минус 50 дБ | ± 2 |
| от минус 90 до минус 70 дБ | ± 6 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения при его значениях3), дБ: от минус 15 до 0 дБ | ± 0,4 |
| от минус 25 до менее минус 15 дБ | ± 1,0 |
| от минус 35 до менее минус 25 дБ | ± 3,0 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения при его значениях3), градус: от минус 15 до 0 дБ | ± 3 |
| от минус 25 до менее минус 15 дБ | ± 6 |
| от минус 35 до менее минус 25 дБ | ± 20 |
| Наименование параметра или характеристики | Значение характеристики |
| Уровень собственного шума при полосе измерительного фильтра 10 Гц, дБ/мВт, не более | минус 125 |
| Среднее квадратическое отклонение трассы приемника сигнала при полосе фильтра 3 кГц, дБ, не более | 0,001 |
| Направленность нескорректированная, дБ, не более | минус 18 |
| Модуль коэффициента отражения порта в режиме источника сигнала нескорректированный, дБ, не более | минус 18 |
| Модуль коэффициента отражения порта в режиме приёмника сигнала нескорректированный, дБ, не более | минус 18 |
| Напряжение питания переменного тока, В | 220 ± 22 |
| Потребляемая мощность от сети переменного тока, В-А, не более: «Обзор - 804» «Обзор - 804/1» «Обзор - 808» «Обзор - 808/1» | 110 40 130 60 |
| Габаритные размеры (длина х ширина х высота), мм, не более: «Обзор - 804» «Обзор - 804/1» «Обзор - 808» «Обзор - 808/1» | 320х439х280 324х415х96 320х439х280 324х415х96 |
| Масса, кг, не более: «Обзор - 804» «Обзор - 804/1» «Обзор - 808» «Обзор - 808/1» | 11 7 12 8 |
| Количество измерительных портов: - для «Обзор-804» и «Обзор-804/1» - для «Обзор-808» и «Обзор-808/1» | 2 4 |
| Тип соединителя по ГОСТ РВ 51914-2002 | тип N тип III тип 3,5 мм |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | 23 ± 5 до 90 от 84 до 106,7 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель измерителя методом наклейки.
Комплект поставки приведен в таблицах 3 и 4.
| Наименование | Обозначение | Количество, шт. |
| 1 Измеритель комплексных коэффициентов передачи и отражения | «ОБЗОР-804» или «ОБЗОР- 804/1», или «ОБЗОР-808», или «ОБЗОР-808/1» | 1 |
| 2 Программное обеспечение на компакт-диске | Obzor804 или Obzor808 | 1 |
| 3 Формуляр | ФО 6687-044-21477812-2012 | 1 |
| Наименование | Обозначение | Количество, шт. |
| 4 Руководство по эксплуатации | РЭ 6687-075-21477812-2010 | 1 |
| 5 Методика поверки | МП 6687-075-21477812-2012 | 1 |
| Дополнительные опции | По заказу согласно таблице 4 |
Таблица 4 - Дополнительные опции к измерителям
| № п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Для измерителя в коаксиальном тракте с соединителями тип N | ||
| 1.1 | Измерительный коаксиальный кабель, вилка-вилка | C50NMNM.1 | 2 |
| 1.2 | Измерительный адаптер, розетка-вилка | P850NF50NM.1 либо 05S121-K00S3 | 2 |
| 1.3 | Измерительный адаптер, розетка - розетка | P850NF50NF.1 либо 05K121-K00S3 | 2 |
| 1.4 | Автоматический калибровочный модуль | SC8000TNFM | 1 |
| 1.5 | Калибровочная мера короткого замыкания, розетка | CS508NF.1 либо 05 K 12S-000 S3, либо 85032-60015 | 1 |
| 1.6 | Калибровочная мера холостого хода, розетка | CO508NF.1 либо 05 K 12L-000 S3, либо 85032-60014 | 1 |
| 1.7 | Калибровочная мера согласованная нагрузка, розетка | CL508NF.1 либо 05 K 150-C10 S3, либо 85032-60018 | 1 |
| 1.8 | Калибровочная мера короткого замыкания, вилка | CS508NM.1 либо 05 S 12S-000 S3, либо 85032-60016, | 1 |
| 1.9 | Калибровочная мера холостого хода, вилка | CO508NM.1 либо 05 S 12L-000 S3, либо 85032-60013 | 1 |
| 1.10 | Калибровочная мера согласованная нагрузка, вилка | CL508NM.1 либо 05 S 150-C10 S3, либо 85032-60017 | 1 |
| 2 | Для измерителя в коаксиальном тракте с соединителями тип III | ||
| 2.1 | Опция согласно пункту 1. 1 | ||
| 2.2 | Адаптер - переход от тракта тип N, розетка к тракту тип III, вилка | P850NF50EM.1 | 2 |
| 2.3 | Адаптер - переход от тракта тип N, розетка к тракту тип III, розетка | P850NF50EF.1 | 2 |
| 2.4 | Автоматический калибровочный модуль | SC8000TE | 1 |
| 2.5 | Калибровочная мера короткого замыкания, розетка | CS508EF.1 либо НКЗ-18-01Р | 1 |
| 2.6 | Калибровочная мера холостого хода, розетка | CO508EF.1 либо НХЗ-18-01Р | 1 |
| 2.7 | Калибровочная мера согласованная нагрузка, розетка | CL508EF.1 либо НСЗ-18-01Р | 1 |
| 2.8 | Калибровочная мера короткого замыкания, вилка | CS508EM.1 либо НКЗ-18-01 | 1 |
| № п/п | Наименование | Обозначение | Количество, шт. |
| 2.9 | Калибровочная мера холостого хода, вилка | CO508EM. 1 либо НХЗ-18-01 | 1 |
| 2.10 | Калибровочная мера согласованная нагрузка, вилка | CL508EM.1 либо НСЗ-18-01 | 1 |
| 3 | Для измерителя в коаксиальном тракте с соединителями тип 3,5 мм | ||
| 3.1 | Опция согласно пункту 1. 1 | ||
| 3.2 | Адаптер - переход от тракта тип N, розетка к тракту тип 3,5 мм, вилка | P850NF503M. 1 либо 03 S 105-K00 S3, либо 1250-1750 | 1 |
| 3.3 | Адаптер - переход от тракта тип N, розетка к тракту тип 3,5 мм, розетка | P850NF503F. 1 либо 03 K 105-K00 S3, либо 1250-1745 | 1 |
| 3.4 | Автоматический калибровочный модуль | SC8000T3 | 1 |
| 3.5 | Калибровочная мера короткого замыкания, розетка | 03 K 12S-000 S3 либо 85033-60021 | 1 |
| 3.6 | Калибровочная мера холостого хода, розетка | 03 K 12L-000 S3 либо 85033-60019 | 1 |
| 3.7 | Калибровочная мера согласованная нагрузка, розетка | 03 K 150-C10 S3 либо 85033-60017 | 1 |
| 3.8 | Калибровочная мера короткого замыкания, вилка | 03 S 12S-000 S3 либо 85033-60020 | 1 |
| 3.9 | Калибровочная мера холостого хода, вилка | 03 S 12L-000 S3 либо 85033-60018 | 1 |
| 3.10 | Калибровочная мера согласованная нагрузка, вилка | 03 S 150-C10 S3 либо 85033-60016 | 1 |
осуществляется по документу «Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Методика поверки МП 6687-075-21477812-2012», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 31 мая 2012 г.
Основные средства поверки:
частотомер электронно-счетный 53150A (рег. № 26949-04): диапазон рабочих частот от 10 Гц до 20 ГГц, пределы допускаемой относительной погрешности измерения частоты ± 1-10-7;
ваттметр СВЧ с блоком NRP с измерительными преобразователями NRP-Z51 (рег. № 37008-08): диапазон частот от 0 до 18 ГГц, диапазон измеряемой мощности от минус 30 до 20 дБ/мВт, пределы допускаемой абсолютной погрешности измерений мощности ± 0,2 дБ;
анализатор спектра ВЧ и СВЧ диапазонов E4408B (рег. № 23670-08): диапазон частот от 9 кГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений мощности
± 2 дБ;
измеритель параметров многополюсников Е5071В (рег. № 26410-04): пределы допускаемой относительной погрешности измерений коэффициента отражения ± (1,1. 1,9) %, диапазон частот от 0,3 до 8500 МГц;
комплект мер комплексных коэффициентов передачи и отражения 05CK200-150 (рег. № 37394-12): диапазон частот от 0 до 18 ГГц, пределы допускаемой абсолютной погрешности фазы коэффициента передачи от 0 до минус 0,024 - f градус;
аттенюатор ступенчатый программируемый АСТ-81 (рег. № 37472-08): диапазон рабочих частот от 0 до 8 ГГц, диапазон значений ослаблений от 0 до 121 дБ, пределы допускае-
Лист № 8 Всего листов 8
мой абсолютной погрешности поверки на частотах 0,3; 3200; 6000; 8000 МГц в диапазонах устанавливаемых ослаблений от 0 до 105 дБ ± 0,05 дБ;
индикатор часового типа ИЧ10 (рег. № 40149-08): диапазон измерений от 0 до 10 мм, цена деления 0,01 мм, пределы допускаемой абсолютной погрешности измерений ± 0,015 мм.
«Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1». Руководство по эксплуатации РЭ 6687-07521477812-2010.
Нормативные и технические документы, устанавливающие требования к измерителям комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-8О8», «ОБЗОР-808/1»
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ РВ 51914-2002.
Технические условия ТУ6687-075-21477812-2010. Измерители комплексных коэффициентов передачи и отражения «ОБЗОР-804», «ОБЗОР-804/1», «ОБЗОР-808», «ОБЗОР-808/1».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора), в том числе осуществление деятельности в области обороны и безопасности государства.
