| Номер в госреестре | 52993-13 |
| Наименование СИ | Гиростанции автоматические |
| Обозначение типа СИ | GYRO X |
| Изготовитель | "SOKKIA TOPCON Co., Ltd.", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Гиростанции автоматические GYRO X предназначены для измерений углового положения прибора относительно направления истинного севера.

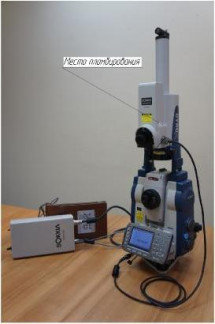

Гиростанция автоматическая GYRO X (далее - гиростанция) представляет собой систему для определения направления истинного севера, состоящую из гироскопа и тахеометра серий SRX и SX. Сочетание гироскопа и тахеометра со следящим электроприводом и специализированным программным обеспечением позволяет выполнять в автоматическом режиме расчет и определение положения истинного севера (гироскопического азимута).
Гироскоп представляет собой гироскопический маятник, состоящий из гиромотора, закрепленного в маятниковом чувствительном элементе, подвешенном на торсионе и размещенном в цилиндрическом корпусе, который устанавливается на тахеометре. Маятник колеблется вокруг оси, совпадающей с направлением земного меридиана. Эти колебания (называемые прецессией) наблюдаются в виде плавающей метки при помощи зеркала, прикрепленного к маятнику.
Движение плавающей метки можно наблюдать в окуляр гироскопа. При достижении плавающей метки крайнего положения происходит автоматическая регистрация углового положения маятника.
Для определения направления истинного севера используются два метода измерения: последовательные измерения (метод точек реверсий) и измерения по времени (метод прохождений).
*
Программное обеспечение, используемое для управления гиростанцией и получения результатов измерений, является встроенным и находится локализовано в тахеометре. Функционирование ПО осуществляется в операционной системе Windows CE 5.0. ПО реализует функциональность гиростанции (сбор, обработку, хранение и представление измерительной информации, хранение значений функциональных параметров).
Все ПО является метрологически значимым. Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | Firmware | 1.ХХ | 3Л24281С | CRC32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1
| Наименование характеристики | Значение |
| Среднеквадратическое отклонение измерения азимута на широте 60°, ...", не более | 15 |
| Период прецессионных колебаний маятника, на широте 60°: - при методе последовательных измерений, мин - при методе измерений по времени, мин | 8-10 6-8 |
| Г еографическая широта места использования гиростанции, не более | 75° |
| Электропитание | |
| Напряжение постоянного тока, В | 12 |
| Защита от внешних факторов (пыли, воды) | IP65 |
| Масса, кг | |
| Г ироскоп с опорой | 4,0±0,1 |
| Тахеометр SRX | 7,6±0,1 |
| Тахеометр SX | 7,0±0,1 |
| Г абаритные размеры, мм | |
| Г ироскоп с опорой | |
| Ширина | 145 |
| Г лубина | 186 |
| Высота | 416 |
| Тахеометр SRX | |
| Ширина | 201 |
| Г лубина | 220 |
| Высота | 379 |
| Тахеометр SX | |
| Ширина | 207 |
| Г лубина | 230 |
| Высота | 393 |
| Срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 5000 |
| Условия эксплуатации | |
| Относительная влажность воздуха, % | до 85 |
| Температура окружающей среды, °С | от минус 10 до + 40 |
Знак утверждения типа наносится несмываемой краской на наклейку, которая располагается на корпусе гироскопа, а так же на титульный лист руководства по эксплуатации типографским способом.
| № п/п | Наименование | Кол. | Примечание |
| 1. | Т ахеометр серии SRX или SX | 1 шт. | |
| 2. | Гироскоп с опорой | 1 шт. | |
| 3. | Аккумулятор (BDC7A) | 1 шт. | |
| 4. | Зарядное устройство (CDC75) | 1 шт. | |
| 5. | Инвертор | 1 шт. | |
| 6. | Кабель 5-контактный | 1 шт. | |
| 7. | Кабель 3-контактный | 1 шт. | |
| 8. | Кабель коммуникационный (DOC135) | 1 шт. | |
| 9. | Предохранитель | 3 шт. | |
| 10. | Чехол для инструментов | 1 шт. | |
| 11. | Буссоль | 1 шт. | Только для гироскопа |
| 12. | Футляр | 1 шт. | |
| 13. | Комплект инструментов и принадлежностей | 1 шт. | |
| 14. | Руководство по эксплуатации | 1 экз. | |
| 15. | Методика поверки МП 253-155-2012 | 1 экз. | При одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик |
осуществляется по методике поверки МП 253-155-2012 «Гиростанции автоматические GYRO X. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 12.11.2012 г.
Основные средства поверки:
- Базис длины эталонный. Число геодезических пунктов не менее 2. Пределы допускаемой абсолютной погрешности азимутального направления ±3".
Методика измерений содержится в документе «Гиростанции автоматические GYRO X. Руководство по эксплуатации» (Приложение 2).
Нормативные и технические документы, устанавливающие требования к гиростанциям автоматическим GYRO X
1. ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия.
2. Техническая документация изготовителя.
осуществление геодезической деятельности.
| Зарегистрировано поверок | 29 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
