| Номер в госреестре | 53003-13 |
| Наименование СИ | Ключи моментные электронные |
| Обозначение типа СИ | STwrench |
| Изготовитель | "Atlas Copco BLM s.r.l.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 15.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ключи моментные электронные STwrench (далее по тексту - ключи) предназначены для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.
Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий
Ключ является модульным устройством и выполнен в виде законченного функционального узла. Ключ состоит из четырех основных модулей: рукоятки и корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы или угол в ходе затяжки, имеет панель управления с функциональными клавишами. К корпусу с помощью присоединительного гнезда и шарикового фиксатора прикрепляется сменная насадка smartHEAD с датчиком крутящего момента и вставка с трещеточным ключом. В разъемном соединении установлен приемопередатчик, который опознает насадку, подает звуковой сигнал, а на дисплее отображается номер программы затяжки, соответствующей данной насадке. Ключи STwrench выпускаются в разных исполнениях. Все исполнения отличаются диапазоном измерений, габаритными размерами, массой, размером посадочного места под сменные насадки, размером присоединительного квадрата.
Конструктивно исполнения имеют следующие отличия:
-комплектация сменной насадкой smartHEAD для измерения крутящего момента силы; -комплектация сменной насадкой smartHEAD А для измерения крутящего момента силы и угла;
-комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений; -комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений и затяжки резьбовых соединений в соответствии с заданной программой;
- комплектация сменным модулем IRC-B для программирования требуемого крутящего момента затяжки резьбового соединения по радиоканалу;
-комплектация сменным модулем IRC-W для передачи результатов измерения крутящего момента при затяжки резьбового соединения по радиоканалу;
-комплектация сканером, считывающим информацию по штрих-коду для выбора программы затяжки, идентификации автомобилей (VIN) и обрабатываемых деталей.
Состояние цикла затяжки представлено светодиодами 3х цветов (желтый, зеленый, красный) и сопровождается звуковым сигналом.
Светодиоды и звуковой сигнал работают в следующих режимах:
| Желтый светодиод | Крутящий момент превысил значение Cycle Start (начало цикла) |
| Зеленый светодиод | Значение крутящего момента находится между Min и Max |
| Красный светодиод | Крутящий момент превысил Max |
| Первый ряд желтых светодиодов | Крутящий момент превысил 1-й порог |
| Второй ряд желтых светодиодов | Крутящий момент превысил 2-й порог |
| Третий ряд желтых светодиодов | Крутящий момент превысил 3-й порог |
| Звуковой сигнал | Крутящий момент превысил значение - начало цикла, 1-й, 2-й, 3-й пороги и Max |
Программное обеспечение является составной частью ключей моментных электронных STwrench, позволяющее пользователю работать в следующих режимах:

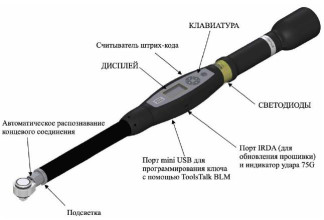

Фотография общего вида Ключ моментный электронный STwrench, представлен на рисунке 1.
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя, защищаемые паролем, передаваемым компанией «Atlas Copco BLM s.r.l.»
- статистической обработки данных
- регистрации программного обеспечения.
Идентификационные данные программного обеспечения машин
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| STw30-BLM | Встроенное | STw 3.2a | 0xF8D5 | CRC16 |
| STw80-BLM | Встроенное | STw 3.2b | 0x3C46 | CRC16 |
| STw150-BLM | Встроенное | STw 3.2c | 0x6126 | CRC16 |
| STw250-BLM | Встроенное | STw 3.2d | 0x1150 | CRC16 |
| STw400-BLM | Встроенное | STw 3.2e | 0x9189 | CRC16 |
| STw600-BLM | Встроенное | STw 3.2eb | 0x0952 | CRC16 |
Программное обеспечение установки по защите от непреднамеренных и
преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой
относительной погрешности установки приведены в таблице 1. Таблица 1
| Наименование параметра | Значение | |||||
| STw30 | STw80 | STw150 | STw250 | STw400 | STw600 | |
| Диапазон измерений, Нм | 6 - 30 | 16 - 80 | 30 - 150 | 50 - 250 | 80 - 400 | 120 - 600 |
| Пределы основной относительной погрешности измерения крутящего момента силы, % | ± 2 | |||||
| Дискретность, Нм | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| Размер присоединительного квадрата, мм | 10,0 | 12,5 | 12,5 | 12,5 | 20,0 | 20,0 |
| Размер присоединительного гнезда под сменные головки, мм | 9х12 | 9х12 | 14х18 | 14х18 | 14х18 | 21х26 |
| Напряжение питания, В | 3,75 | |||||
| Длина, не более, мм | 485 | 485 | 585 | 730 | 900 | 1360 |
| Масса, не более, кг | 0,7 | 0,7 | 1,05 | 1,30 | 1,45 | 2,2 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа | от 5 до 40 до 70 % при 35 °С от 84 до 106 | |||||
| Средняя наработка на отказ, циклов | 5000 | |||||
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность поставки ключа приведена в таблице 2. Таблица 2
| Ключ STwrench | 1 шт. |
| Зарядное устройство | 1 шт. |
| Кабель для подключения к ПК | 1 шт. |
| Руководство пользователя | 1 экз. |
производится по МИ 2593-2000. ГСИ. Ключи моментные. Методика поверки.
Перечень основного оборудования, необходимого для проведения поверки:
- моментомер МО-20, диапазон измерений (6 - 20) Нм, погрешность ± 0,9 %;
- моментомер МО-50, диапазон измерений (15 - 50) Нм, погрешность ± 0,9 %;
- моментомер МО-100, диапазон измерений (30 - 100) Нм, погрешность ± 0,9 %;
- моментомер МО-200, диапазон измерений (60 - 200) Нм, погрешность ± 0,9 %;
- моментомер МО-500, диапазон измерений (150 - 500) Нм, погрешность ± 0,9 %;
- моментомер МО-1500, диапазон измерений (450 - 1500) Нм, погрешность ± 0,9 %;
Методики измерений содержатся в эксплуатационной документации:
Руководство пользователя. Моментный ключ STwrench/
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным STwrench
1. ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
2. МИ 2593 - 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки.
. 3. ГОСТ Р 51254 - 99 Инструмент монтажный для нормированной затяжки резьбовых
соединений. Ключи моментные. Общие технические условия
4. Техническая документация фирмы «Atlas Copco BLM s.r.l.», Италия.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 27 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
