Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080, 53004-13

Назначение

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080 (далее - хромато-масс-спектрометры) предназначены для количественного определения следовых количеств анализируемых веществ в сложных матрицах (метаболитов и лекарственных препаратов в биологических пробах).

Описание

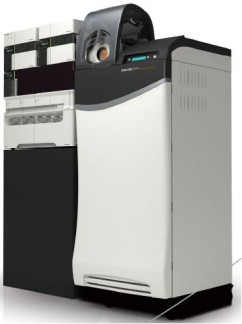

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080 представляют собой высокоэффективные жидкостные хроматографы с тройным квадрупольным тандемным масс-спектрометрическим детектором. Объединение систем сверхбыстрого разделения и сверхбыстрого детектирования позволяет значительно увеличить производительность анализа без снижения чувствительности и разрешающей способности.

Принцип действия хромато-масс-спектрометров жидкостных заключается в ионизации компонентов пробы, поступающей из хроматографа, и последующем их разделении и детектировании квадрупольными анализаторами масс.

Проба, поступающая из жидкостного хроматографа, ионизируется при атмосферном давлении либо в режиме "электроспрей" (ESI), либо в режиме химической ионизации (APCI). Высокоскоростное переключение (15 мс для LCMS-8040 и 20 мс для LCMS-8080) режимов отрицательной и положительной ионизации позволяет регистрировать пики шириной менее 1 сек. В основном исполнении хромато-масс-спектрометры работают в режиме ионизации "электроспрей". В качестве опции используется режим химической ионизации при атмосферном давлении (APCI). В хромато-масс-спектрометрах LCMS-8040 в качестве опции применяют также метод двойной ионизации (DUIS). Применение сдвоенного источника ионизации дает возможность одновременно ионизировать пробы в режимах "электроспрей" и "химическая ионизация".

Ионы из источника ионизации поступают в первый квадрупольный анализатор масс, где выделяются ионы-предшественники (прекурсоры) и удаляются все остальные ионы пробы (удаляется фон). Затем ионы-предшественники соударяются с молекулами инертного газа (аргона) в соударительной ячейке (инициированная соударительная диссоциация), приводя к образованию продукт-ионов (результирующих ионов). Анализируя продукт-ионы во втором квадрупольном фильтре, получают информацию о природе ионов-прекурсоров.

Конструкция линии десольватации в хромато-масс-спектрометрах LCMS-8040 позволяет работать даже с загрязненными образцами и образцами со сложной матрицей, а ее обслуживание проводится без сброса вакуума, что минимизирует время простоя инструмента

Высокая чувствительность хромато-масс-спектрометров LCMS-8080 достигается благодаря оборудованию датчика ионизации системой соосно нагретого газа, интерфейсом горячего источника индуцированной десольватации (HSID) и использованию технологии тройного высокочастотного (RF) проводника ионов.

Состояние прибора контролируется с помощью светодиодных индикаторов, которые расположены на фронтальной панели прибора.

Программное обеспечение LabSolution LCMS управляет режимными параметрами хро-мато-масс-спектрометров, ходом выполнения анализа, выполняет обработку экспериментальных данных и создает отчет о выполненном анализе.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010:

- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.

Влияние программного обеспечения хромато-масс-спектрометров жидкостных LCMS-8040, LCMS-8080 учтено при нормировании метрологических характеристик. Метрологические и технические характеристики

Таблица 2_

Условия эксплуатации:

-    температура окружающей среды, оС    от 18 до 28

-    относительная влажность, %, без конденсации    от 40 до 70

-    электрическое питание, В    230 Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора и техническую документацию в виде штампа.

Комплектность

Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080.

Руководство по эксплуатации (на русском языке).

Инструкция по поверке.

Поверка

осуществляется по документу МП 53004-13 "Инструкция. Хромато-масс-спектрометры жидкостные LCMS-8040, LCMS-8080. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 24 января 2013 г. и входящему в комплект поставки.

При поверке применяют резерпин по ФС № 423267-96.

Сведения о методах измерений

нет.

Нормативные и технические документы, устанавливающие требования к хромато-масс-спектрометрам жидкостным LCMS-8040, LCMS-8080

техническая документация фирмы-изготовителя "Shimadzu Corporation", Япония, фирмы-изготовителя "Shimadzu Corporation", США.

Рекомендации к применению

- при выполнении работ в области охраны окружающей среды, а также при контроле качества пищевых продуктов, лекарственных препаратов.
