Калибраторы температуры ЭЛЕМЕР-КТ-650Н, 53005-13

Назначение

Калибраторы температуры «ЭЛЕМЕР-КТ-650Н» (далее по тексту - КТ-650Н или калибраторы) предназначены для воспроизведения температур в диапазоне от плюс 50 до плюс 680 °С с возможностью автоматической реализации заданной последовательности температур и реализации реперных точек затвердения индия, олова, цинка и алюминия.

Описание

Принцип работы калибратора основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения с помощью нагревателя. Температура контролируется встроенными термопреобразователями.

КТ-650Н может использоваться как в режиме калибратора, так и в режиме высокостабильного термостата с однородным температурным полем в блоке сравнения, а также в режиме термостата для реализации ампул реперных точек температурной шкалы МТШ-90.

Конструктивно КТ-650Н выполнен в виде моноблока. Его основными функциональными частями являются: термостатирующий блок, блок сравнения и прецизионный измеритель-регулятор температуры. Термостатирующий блок состоит из основного блока, а также верхнего и нижнего охранных блоков. Основной блок выполнен из бронзы в форме цилиндра с центральным каналом диаметром 60 мм и глубиной 500 мм. Верхний и нижний охранные блоки, выполненные из бронзы, служат для выравнивания температурного поля основного блока. Вся конструкция окружена теплоизоляцией и пассивными экранами. Охлаждение тер-мостатирующего блока осуществляется встроенным вентилятором.

Каналы в термостатирующем блоке используются для калибровки рабочих средств измерения и для предварительного нагрева поверяемых термопреобразователей сопротивления. В центральный канал термостатирующего блока могут помещаться блоки сравнения с каналами, предназначенными для эталонного и поверяемых термопреобразователей сопротивления, ампулы с металлами для реализации реперных точек затвердевания индия, олова, цинка, алюминия.

Блок сравнения выполнен из бронзы. На блок нанесен номер и метка [^], определяющая его положение относительно метки на экране термостатирующего блока [^] калибратора.

Измеритель-регулятор температуры, обеспечивающий задание и поддержание температуры, является микропроцессорным прибором с возможностью перепрограммирования. Он имеет три канала регулирования, каждый со своим термопреобразователем и нагревателем. В качестве термопреобразователя в канале регулирования температуры основного блока используется платиновый термопреобразователь сопротивления. В каналах регулирования температуры охранных зон используются термоэлектрические преобразователи.

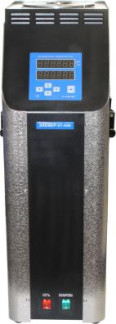

Фотография общего вида КТ-650Н представлена на рисунке 1.

Рис. 1

Программное обеспечение

В КТ-650Н предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в измеритель-регулятор технологический метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия КТ-650Н с персональным компьютером, не оказывает влияния на метрологические характеристики калибратора. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки и получения данных измерения в процессе работы с КТ-650Н. Конфигурирование включает установку параметров связи КТ-650Н с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КТ-650Н и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Технические характеристики

Таблица 2 - Основные метрологические характеристики КТ-650Н

Питание «ЭЛЕМЕР-КТ-650Н» осуществляется от сети переменного тока с частотой

+22

(50±1) Гц и напряжением (220 -33) В при стабильности ±4,4 В.

Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального (220 В) в пределах (187.242) В, не превышает 0,2 предела допускаемой основной погрешности.

Мощность, потребляемая ЭЛЕМЕР-КТ-650Н от сети переменного тока при номинальном напряжении сети, В А:

-    в режиме нагрева:    2,5;

-    в рабочем режиме:    1,0.

Изоляция электрической цепи питания относительно корпуса выдерживает в течение

1 мин действие испытательного напряжения практически синусоидальной формы 660 В и частотой от 45 до 65 Гц при температуре (25±10) °С и относительной влажности от 30 до 80 %.

Электрическое сопротивление изоляции цепи питания относительно корпуса не менее 20 МОм при температуре (25±10) °С и относительной влажности от 30 до 80 %.

«ЭЛЕМЕР-КТ-650Н» устойчив к температуре окружающего воздуха от 10 до 35 °С.

«ЭЛЕМЕР-КТ-650Н» устойчив к воздействию влажности до 75 % при температуре 30 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре выдерживает температуру до плюс 50 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре выдерживает температуру до минус 50 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре прочен к воздействию воздушной среды с относительной влажностью 98 % при температуре 35 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре устойчив к воздействию ударной тряски с числом ударов в минуту 80, средним квадратическим значением ускорения 30 м/с2 и продолжительностью воздействия 1 ч.

Габаритные размеры и масса не более значений, указанных в таблице 3.

Таблица 3 - Габаритные размеры и масса _

Размеры канала для размещения блоков сравнения или ампул реперных точек, мм:

-    диаметр:    60;

-    глубина:    515.

Количество каналов в блоке сравнения - не более пяти.

Диаметры каналов выбираются из ряда, мм: 6,5; 7,0; 7,5; 8,0; 8,5.

Средняя наработка на отказ не менее 10000 ч.

Средний срок службы не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на паспорт НКГЖ.408749.006ПС типографским способом.

Комплектность

Комплектность КТ-650Н приведена в таблице 4. Таблица 4 - Комплектность

Поверка

осуществляется в соответствии с разделом 9 «Методика поверки» паспорта НКГЖ.408749.006ПС «Калибратор температуры «ЭЛЕМЕР-КТ-650Н», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 24.10.2012 г.

Основные средства поверки:

-    эталонный платиновый термометр сопротивления ПТС-10М 1-го разряда, или ЭТС-25 1-го разряда, диапазон температур от 0,01 °С до 660 °С;

-    термометр цифровой эталонный ТЦЭ 005/М2, диапазон измерений сопротивления от 0 до 375 Ом; основная погрешность измерений сопротивления ±0,0003 Ом;

-    мегомметр Ф 4102/1-1М (ТУ 25-7534.005-87), диапазон измерений от 0 до 20000 МОм.

Сведения о методиках (методах) измерений содержатся в разделе «Порядок работы» паспорта НКГЖ.408749.006ПС.

Нормативные и технические документы, устанавливающие требования к калибраторам температуры «ЭЛЕМЕР-КТ-650Н»

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

ТУ 4381-109-13282997-2012. Калибратор температуры «ЭЛЕМЕР-КТ-650Н». Технические условия.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

При передаче размера единицы температуры (поверка и калибровка средств измерений температуры); выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
