Регистраторы температуры электронные temp-gard мод. 6p, 12p, 53006-13

Назначение

Регистраторы температуры электронные temp-gard моделей 6p, 12p (далее по тексту -регистраторы) предназначены в комплекте с термоэлектрическими преобразователями (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. внутри промышленных печей в процессе термообработки продуктов различного назначения.

Описание

Принцип действия регистраторов основан на измерении и преобразовании сигналов термо-ЭДС, поступающих в электронный блок от ТП, в температуру в соответствии с типом номинальной статической характеристикой преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584-1 типа «К» с учетом компенсации температуры «холодных» концов ТП. Измеренные значения температуры регистрируются в памяти прибора с периодичностью, заданной пользователем, а затем, при помощи специального программного обеспечения (ПО) типа «temp-chart», загружаются через USB-интерфейс в персональный компьютер для их визуализации и последующей обработки.

Регистраторы являются малогабаритными переносными приборами и конструктивно выполнены в виде прямоугольного корпуса из пластика со встроенным микропроцессором. Регистраторы являются многоканальными приборами и имеют в зависимости от исполнения 6 (модель 6p) или 12 (модель 12p) плоских мини-разъемов для подключения сменных термоэлектрических преобразователей. Также на корпусе регистраторов расположены большой цветной дисплей и клавиши управления, с помощью которых устанавливаются и отображаются различные функциональные параметры режима автоматической записи измеренных значений температуры, а также сами значения в графическом или числовом виде. На боковой части корпуса находятся два USB-порта, предназначенные для передачи данных на ПК через USB-кабель (порт 1) или через USB-флэш-память (порт 2) Питание регистраторов осуществляется от 3-х сменных алкалиновых элементов питания типа «АА».

Регистраторы применяются в комплекте с термоэлектрическими преобразователями различных конструктивных исполнений серии PT-31xx производства фирмы BYK-Gardner GmbH или с другими ТП утвержденных типов.

При использовании регистраторов для контроля высокотемпературных процессов применяют специальный термозащитный контейнер типа PT-3xxx, выдерживающий окружающую температуру до плюс 250 °С.

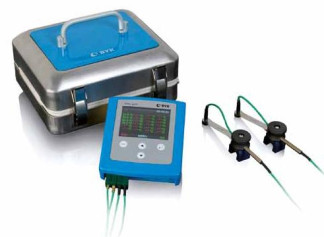

Фотография общего вида регистратора модели 12p с термоконтейнером и двумя термоэлектрическими преобразователями приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) регистраторов состоит из двух частей: встроенное и автономное ПО. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса регистратора, и не доступно для внешней модификации. Автономное ПО (temp-chart) не является метрологически значимым и предназначено только для скачивания из прибора и последующего анализа измеренных значений температуры по всем каналам регистратора.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010, т.е. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица1

Примечание к таблице 1:

(*) - версия ПО должна быть не ниже приведенной.

Основные технические характеристики регистраторов в зависимости от моделей приведены в таблице 2:

Таблица 2

Примечания к таблице 2:

(* *)

- при использовании ПО «temp-chart» единица младшего разряда во всем диапазоне измеряемых температур - 0,1 °С.

(***)

- до плюс 250 °С при использовании специального термозащитного контейнера с продолжительностью измерений от 2,5 до 8,5 ч в зависимости от окружающей температуры (2,5 ч при температуре плюс 250 °С, до 8,5 ч - при плюс 100 °С).

Пределы допускаемых отклонений термо-ЭДС ТП серии PT-31xx (в температурном эквиваленте), °С:

-    для ТП исполнений A, B, C, D, E, G, H, I: ±2,5 или ±0,0075 t;

-    для ТП исполнения F: ±1,1 или ±0,004-1

Пределы допускаемой суммарной погрешности регистратора, используемого в комплекте с ТП (А, °С) вычисляются по формуле:

А = ±7(Ар )2 + (Аш )2 , где: АР - погрешность регистратора, °С;

АТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на маркировочную наклейку регистратора.

Регистратор (модель в соответствии с заказом) - 1 шт.

Интерфейсный USB- кабель - 1 шт.

Элементы питания типа «АА» - 3 шт.

Программное обеспечение «temp-chart» - 1 шт.

Руководство по эксплуатации (на русском языке) - 1 экз.

Сертификат калибровки фирмы-изготовителя - 1 экз.

Методика поверки - 1 экз.

По дополнительному заказу: термоэлектрические преобразователи серии PT-31xx, термозащитный контейнер и другие различные аксессуары, информация о которых приведена в технической документации фирмы-изготовителя.

Поверка

осуществляется в соответствии с документом МП 53006-13 «Регистраторы температуры электронные temp-gard моделей 6p, 12p. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС», июнь 2012 г.

Основные средства поверки:

-    компаратор напряжений Р3003, класс точности 0,0005;

-    удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП типа ТХА (К)*-*-1;

-    сосуд Дьюара с льдо-водяной смесью или нулевой термостат ТН-2М;

-    цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50...+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне измеряемых температур от минус 50 до плюс 400 °С: ±0,031 °С;

-    калибратор температуры поверхностный КТП-500, диапазон воспроизводимых температур от плюс 50 до плюс 500 °С, пределы допускаемой основной погрешности определения температуры рабочей зоны поверхности блока сравнения: ±(0,2+0,003 •t) °С, нестабильность поддержания заданной температуры за 10 мин: ±0,2 °С;

-    калибратор температуры эталонный серии ЭЛЕМЕР-КТП-500, диапазон воспроизводимых температур от плюс 50 до плюс 500 °С, пределы допускаемой основной погрешности воспроизведения заданной температуры не более: ±(0,05+0,001 •t) °С, нестабильность поддержания заданной температуры за 30 мин: ±0,0002-t, °С;

-    термостаты жидкостные серии ТПП-1, модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры: ±(0,004.0,02) °С;

-    персональный компьютер с установленным ПО «temp-chart».

Примечание:

(*) Значение ТЭДС индивидуально подобранной пары скомплектованных удлиняющих проводов при температуре рабочего и свободных концов пары, соответственно равной 100 и 0 °С, не должно отклоняться от значений, соответствующим типу НСХ ТП, более, чем на ±0,2Ддоп, выраженном в милливольтах (для типа «К» - 0,012 мВ).

Сведения о методиках (методах) измерений: отсутствуют. Нормативные и технические документы, устанавливающие требования к регистраторам температуры электронным temp-gard моделей 6p, 12p

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Техническая документация фирмы BYK-Gardner GmbH, Германия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
