Номер в госреестре 53007-13
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ТРИД
Изготовитель ООО "Вектор-ПМ", г.Кунгур
Год регистрации 2013
Срок свидетельства 15.03.2018
МПИ (интервал между поверками) 1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Преобразователи термоэлектрические ТРИД (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры или защитного чехла ТП.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП состоят из одного или двух чувствительных элементов (ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол с различными видами присоединения к объекту измерений, изготовленный из нержавеющей стали, жаростойких сплавов и керамики, который соединен с металлической коммутационной головкой или заканчивается кабельным выводом с удлинительными проводами. ЧЭ ТП изготавливаются со следующими номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001: К, J, T, N, E, R, S, B.

Термопреобразователи изготовляются следующих основных моделей: ТП1 и ТП2, которые отличаются друг от друга конструктивным исполнением. Термопреобразователи модели ТП изготавливаются без защитной клеммной головки - с кабельным выводом, а ТП модели ТП2 изготавливаются в сборе с защитной головкой. Модели ТП имеют исполнения, различающиеся по типам НСХ используемых термопар, по кол-ву ЧЭ, а также по конструкции монтажной части - по видам присоединения к объекту измерений, по материалу защитной арматуры и защитного чехла, и по габаритным размерам монтажной части.

При измерении температуры при высоких давлениях и скоростях потока ТП используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

Фотографии общего вида ТП приведены на рисунках 1 и 2:

К

4'

КГ-

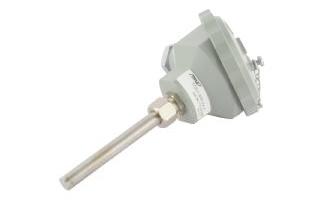

Рис. 2 ТП модели ТП2

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице 1:

Таблица 1

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

К

1

от минус 40 до плюс 375 св. плюс 375 до плюс 1000

''l О

о +1 о" +1

2

от минус 40 до плюс 333 св. плюс 333 до плюс 1200

± 2,5 ± 0,0075 t

3

от минус 167 до плюс 40 от минус 200 до минус 167

± 2,5 ± 0,015 t

J

1

от минус 40 до плюс 375 св. плюс 375 до плюс 750

^3

о ± 0, ±

2

от минус 40 до плюс 333 св. плюс 333 до плюс 750

± 2,5 ± 0,0075 t

T

1

от минус 40 до плюс 125 св. плюс 125 до плюс 350

± 0,5 ± 0,004 t

2

от минус 40 до плюс 133 св. плюс 133 до плюс 350

± 1,0

± 0,0075 t

3

от минус 200 до минус 66 св. минус 66 до плюс 40

± 0,015- t ±1

N

1

от минус 40 до плюс 375 св.плюс 375 до плюс 750

^ 3

о ± 0, ±

2

от минус 40 до плюс 333 св. плюс 333 до плюс 750

± 2.5

± 0,0075 t

3

от минус 167 до плюс 40 от минус 200 до минус 167

± 2,5 ± 0,015 • |t|

E

1

от минус 40 до плюс 375 св. плюс 375 до плюс 800

^„3

о ± 0, ±

2

от минус 40 до плюс 333 св. плюс 333 до плюс 900

± 2,5 ± 0,0075 t

3

от минус 200 до минус 167 св. минус 167 до плюс 40

± 2,5 ± 0,015 • |t|

R

1

от 0 до плюс 1100 св. плюс 1100 до плюс 1600

± 1,0

± [1+0,003 (t-1100)]

2

от 0 до плюс 600 св. плюс 600 до плюс 1600

± 1,5

± 0,0025 t

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

S

1

от 0 до плюс 1100 св. плюс 1100 до плюс 1600

± 1,5

± [1+0,003 (t-1100)]

2

от 0 до плюс 600 св. плюс 600 до плюс 1600

± 1,5

± 0,0025 t

B

2

от плюс 600 до плюс 1700

± 0,0025 t

3

от плюс 600 до плюс 800 св. плюс 800 до плюс 1700

± 4

± 0,005 t

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре (25±10) °С и относительной влажности от 30 до 80 % должно быть не менее, МОм: ............................................100

Диаметр термоэлектродов термопар находится в пределах: от 0,07 до 0,8 мм - для термоэлектродов из благородных металлов и от 0,1 до 3,2 мм - для термоэлектродов из неблагородных металлов.

Диаметр защитной арматуры, мм: ...................................................4; 6; 8; 10; 20

Длина монтажной части ТП, мм:......................................................от 5 до 2000

Масса, кг:...................................................................................от 0,05 до 5

Рабочая температура окружающей среды (при эксплуатации), °С: от минус 50 до плюс 85 (до плюс 200 - для модели ТП1).

Средняя наработка до отказа, ч, не менее: 45000 (для ТП с НСХ типов K, J, Т, N, E); 6000 (для ТП с НСХ типов R, S, B).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта на ТП (в правом верхнем углу) типографским способом, а также на шильдик (табличку), прикрепленный к ТП.

Комплектность

Термопреобразователь (модель и исполнение - в соответствии с заказом) - 1 шт.

Паспорт - 1 экз.

По дополнительному заказу: защитная гильза.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    эталонные 2, 3-го разрядов ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1800 °С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005. 0,02) °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;

-    вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений: отсутствуют. Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТРИД

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-011-60694339-2011 Преобразователи термоэлектрические ТРИД. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

ТП могут применяться в системах контроля и регулирования температуры в различных отраслях промышленности.
