| Номер в госреестре | 53008-13 |
| Наименование СИ | Комплекс программно-измерительный |
| Обозначение типа СИ | ЦМК-600 |
| Изготовитель | ОАО "Семикаракорский элеватор", г.Семикаракорск |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 53008-13 |
| Наименование СИ | Комплекс программно-измерительный |
| Обозначение типа СИ | ЦМК-600 |
| Изготовитель | ОАО "Семикаракорский элеватор", г.Семикаракорск |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс программно-измерительный ЦМК-600 (далее комплекс или ЦМК-600) предназначен для измерения температуры зерна и других продуктов, хранящихся в складах силосного типа.
Комплекс предназначен для многоточечного контроля температуры на предприятиях хранения и переработки зерновых продуктов, а также в различных отраслях народного хозяйства.
Комплекс имеет модульную архитектуру, формируемую на трех уровнях управления, и включапет в себя средства измерений, изготовленных сторонними предприятиями.
На нижнем уровне управления находятся термоподвески (ТП-1М и ТП-1М УЗ), состоящие из термометров сопротивления ТСМ (госреестр № 682-67).
Средний уровень управления реализует цифровой модульный комплект ЦМК-600, в состав которого входят контроллеры температуры зерна в хранилищах БЦ-600-2М (госреестр № 31223-06), блок согласования БС-600, блоки питания БП-600 и центральный блок питания ЦБП. Контроллеры БЦ-600-2М осуществляют посредством электронных ключей коммутацию индивидуальных сигнальных цепей термопреобразователей сопротивления (датчиков) термоподвесок, преобразование измерительных сигналов термоподвесок в цифровой код и передачу результатов измерений на верхний уровень управления через блок согласования БС-600, осуществляющий преобразование сигналов в интерфейс RS - 232.
Верхний уровень управления образует ЭВМ, размещенная на рабочем месте оператора, с которой осуществляется централизованное управление работой комплекса. По ее команде вызываемый контроллер подключает питание указанной ЭВМ термоподвески, выполняет поочередную коммутацию ее датчиков, осуществляет аналого-цифровое преобразование сигналов, оценивает их результаты, тестируя наличие возможных неисправностей в термоподвеске, формирует пакет отчета, содержащий усредненный результат нескольких последовательных преобразований, отсылает его в линию связи и переходит в режим ожидания очередного вызова. Остальные контроллеры, находящиеся на линии связи, не получив подтверждения своего идентификационного номера, автоматически переходят в режим ожидания и в дальнейшем процессе участия не принимают.
Питание комплекса построено по секционному принципу: каждая группа контроллеров, условно разбитых по количеству силосных корпусов поддерживается отдельным независимым блоком питания БП-600 с выходным напряжением ~(17±1) В 50 Гц, подключаемый через разделительный трансформатор, обеспечивающий гальваническую развязку. Питание БП-600 осуществляется от центрального блока питания ЦБП с выходным напряжением ~(36 ±2) В 50 Гц. ЦБП, а также блок согласования БС-600 питается от сети 220 В 50 Гц.
Программное обеспечение (ПО)
Программное обеспечение (ПО) Thermo V2.75 является штатным математическим обеспечением комплекса, служит для организации рабочего места оператора и предназначено для использования в ЭВМ верхнего уровня. ПО формирует запросы контроллерам, обрабатывает полученные результаты измерений, проверяя их на достоверность, выход за установленные оператором пределы, записывает результаты измерений в архив, одновременно отображая их на мониторе, сообщает о превышении температурой пороговых значений, нарушениях в работе системы. Кроме этого, оператору предоставляется специальный отчет.
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Thermo V2.75 | Thermo.exe | 2.75 | 99F198A511ECC94F1 B996B15AD289620 | MD5 |
Уровень защиты ПО соответствует уровню «С» согласно МИ 3286-2010. Алгоритмы взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и
не преднамеренных изменений при помощи специальных средств защиты.

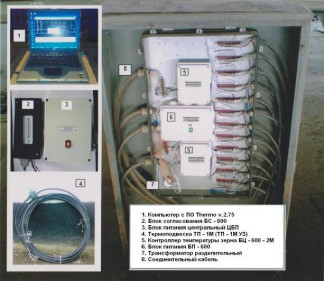

Общий вид комплекса программно-измерительного ЦМК-600 представлен на рисунке 1.
Метрологические и технические характеристики ЦМК-600 представлены в таблице 2. Таблица 2.
| № п.п. | Наименование характеристики | Показатели точности |
| 1 | Диапазон измерения температуры | от минус 20 до плюс 50 |
| 2 | Предел допускаемой абсолютной погрешности, °С | ±2,5 |
| 3 | Дискретность показаний, °С | 0,1 |
| 4 | Количество измерительных каналов | 1374 |
| 5 | Количество контроллеров | 20 |
| 6 | Максимальное количество термоподвесок в контроллере | 12 |
| 7 | Количество датчиков в термоподвеске | 6 |
| 8 | Частота опроса измерительных каналов, Г ц, не менее | 8 |
| 9 | Время установления рабочего режима, мин, не более | 5 |
| 10 | Рабочие условия применения: | |
| для термоподвесок | ||
| температура окружающего воздуха, °С: | минус 30 до плюс 70 | |
| относительная влажность, %: | от 20 до 80; до 95 при 35 °С | |
| для контроллера БЦ-600-2М, блока питания БП-600 | ||
| температура окружающего воздуха, °С: | минус 20 до плюс 40 | |
| относительная влажность: | до 80% при 25 °С | |
| для ЭВМ рабочего места оператора, центрального блока питания ЦБП и блока согласования БС | ||
| температура окружающего воздуха, °С: | плюс 10 до плюс 40 | |
| относительная влажность: | до 70% при 25 °С | |
| 11 | Вероятность безотказной работы за 1000 ч | 0,92 |
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации методом печати, а также лицевую панель ЭВМ рабочего места оператора в виде неотделяемой наклейки.
Комплектность комплекса программно-измерительного ЦМК-600 представлена в таблице 3.
Таблица 3.
| 1 | Термоподвеска ТП-1М или ТП-1М УЗ | 229 шт |
| 2 | Цифровой модульный комплект ЦМК-600 ТУ 4227-005-55960584-2005 | комплект |
| 3 | ЭВМ рабочего места оператора | 1 шт |
| 4 | Соединительные кабели | комплект |
| 5 | «Комплекс программно-измерительный ЦМК-600. Руководство по эксплуатации» | 1 шт |
| 6 | «Комплекс программно-измерительный ЦМК-600. Методика поверки» | 1 шт |
| 7 | Эксплуатационная документация на термоподвески и цифровой модульный комплект | комплект |
| 8 | Диск CD с программным обеспечением «Thermo V2.75» | 1 шт |
осуществляется по документу «Комплекс программно-измерительный ЦМК-600. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» в 2012г.
При проведении поверки применяется следующее поверочное оборудование:
- магазин сопротивления измерительный МСР-60М, Госреестр № 2751-71;
- измеритель температуры двухканальный прецизионный МИТ 2.05 Госреестр № 29933-05;
- термометр сопротивления платиновый вибропрочный ТСПВ, Госреестр № 50256-12.
«Комплекс программно-измерительный ЦМК-600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексу программно-измерительному ЦМК-600
«Комплекс программно-измерительный ЦМК-600. Руководство по эксплуатации».
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
