| Номер в госреестре | 53009-18 |
| Наименование СИ | Измерители яркости фона |
| Обозначение типа СИ | Пеленг СЛ-02 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители яркости фона «Пеленг СЛ-02» (далее по тексту - приборы) предназначены для измерений яркости фона при определении видимости вдоль взлетно-посадочной полосы.
Принцип действия прибора основан на преобразовании лучистого потока измеряемого фона в электрический сигнал. Лучистый поток измеряемого фона проходит через защитное стекло блока оптического, собирается линзами объектива и направляется в виде равномерно освещенного пятна на фотодиод платы предварительного преобразования, где преобразуется в фототок. Ток фотодиода преобразуется в эквивалентный цифровой код, который передается на узел обработки информации. В узле обработки информации цифровой код пересчитывается в величину яркости (кд/м ), отображающуюся на индикаторе. Величина яркости в узле обработки информации преобразуется в сигналы стандартов RS232 и V.23 (модем), которые передаются через плату блока питания на приемное устройство по интерфейсу RS232 или линии модема.
Приборы состоят из блока оптического и блока питания.

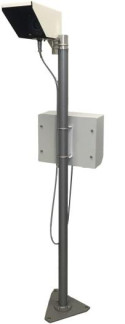

Общий вид актинометров приведен на рисунке 1.
Схема с указанием места пломбирования и нанесения знака поверки приведена на рисунке 2.
Рисунок 2 - Место пломбирования блока питания измерителей яркости фона «Пеленг СЛ-02»
Измерители яркости фона «Пеленг СЛ-02» имеют встроенное ПО, которое предназначено для обработки измерительной информации от первичного измерительного преобразователя и выдачи информации в линию связи, и внешнее ПО, предназначенное для отображения и хранения результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное ПО | Внешнее ПО |
| Номер версии (идентификационный номер) ПО | не ниже 001 | не ниже 2.5.1.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения яркости, кд/м2 | от 10 до 20000 |
| Пределы допускаемой относительной погрешности измерений яркости, % | ±15 |
| Период обновления данных, с | 15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 198 до 253 |
| Частота питания, Гц | 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 30 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 8 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP53 |
| Выходной интерфейс | Модем, RS232 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - блок оптический | 220x185x160 |
| - блок питания | 110x235x200 |
| Масса, кг, не более: | |
| - блок оптический | 4,21 |
| - блок питания | 4,80 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажности окружающей среды, %, не более | 98 при температуре +25 °С |
наносится на табличке блока питания прибора и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность измерителей яркости фона «Пеленг СЛ-02»
| Наименование | Количество |
| Блок оптический | 1 шт. |
| Блок питания | 1 шт. |
| Программное обеспечение | 1 шт. |
| Комплект ЗИП | 1 шт. |
| Комплект монтажный | 1 шт. |
| Комплект тары | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МРБ МП.1908-2009 | 1 экз. |
осуществляется по документу МРБ МП.1908-2009 «Измеритель яркости фона «Пеленг СЛ-02». Методика поверки», утвержденному БелГИМ 30.04.2009 г.
Основные средства поверки:
Лампа накаливания светоизмерительная электрическая СИС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 8367-81.
Скамья фотометрическая ФС-М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1792-63.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус СИ и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ТУ BY 100230519.182-2009 Измеритель яркости фона «Пеленг СЛ-02». Технические условия
