| Номер в госреестре | 53011-13 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Leica TS11 R500 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 30.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные Leica TS11 R500 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные Leica TS11 R500 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения трехмерных координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляются расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,65 / 0,69 мкм, мощность - 0,33 / 5,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Результаты измерений выводятся на цветной русифицированный графический дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки.
Управление тахеометрами электронными Leica TS11 R500 осуществляется с помощью кнопочной панели управления и сенсорного ЖК-дисплея.
Выпускаемые модификации различаются погрешностью измерений углов, а также вариантом климатического исполнения.
Тахеометры электронные Leica TS11 R500 имеют порты RS232, USB и USB mini. Также в тахеометрах электронных Leica TS11 R500 предусмотрена возможность подключения внешних хранителей информации через порт USB и слот для SD-карт.
Пломбирование крепёжных винтов корпуса тахеометров электронных Leica TS11 R500 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

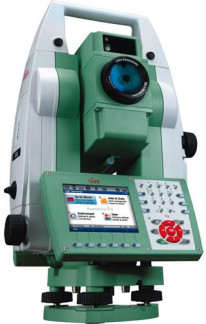

Фотография общего вида тахеометров электронных Leica TS11 R500:
Встроенное программное обеспечение Leica SmartWorx Viva предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Для обработки данных используется офисное программное обеспечение Leica Geo Office. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Leica SmartWorx Viva | TS_FW+WinCE_E N.fw | 4.60 | F01BA554 | CRC32 |
| Leica Geo Office | LGO.exe | 8.3.0 | 6D9BCCE7 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики | ||||
| Наименование характеристики | Значение характеристики | |||
| Leica TS11 R500 1", Leica TS11 R500 1" Arctic | Leica TS11 R500 2", Leica TS11 R500 2" Arctic | Leica TS11 R500 3", Leica TS11 R500 3" Arctic | Leica TS11 R500 5", Leica TS11 R500 5" Arctic | |
| Увеличение зрительной трубы, крат, не менее: | 30 | |||
| Диаметр входного зрачка, мм, не менее: | 40 | |||
| Угловое поле зрения зрительной трубы, ... ° ...' , не менее: | 1 30 | |||
| Наименьшее расстояние визирования, м, не менее: | 1,5 | |||
| Цена деления установочного уровня: - круглого, / мм, не более: | 6 / 2 | |||
| Диапазон компенсации компенсатора, .', не менее: | ± 4 | |||
| Пределы допустимой систематической составляющей погрешности компенсации компенсатора, не более: | ± 0,5 | ± 0,5 | ± 1,0 | ± 1,5 |
| Пределы допустимой погрешности лазерного центрира, мм, не более: | ± 1,5 | |||
| Диапазон измерений: - углов, . ° - расстояний, м, не менее: - отражательный режим (1 призма) - отражательный режим (3 призмы) - диффузный режим - режим увеличенной дальности (1 призма) | (0-360) (1,5 - 3500) (1,5 - 5400) (1,5 - 500) * (1000 - 12000) | |||
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 0,1 0,1 | |||
| Допустимая СКП измерений углов, ...": | 1 | 2 | 3 | 5 |
| Допустимая СКП измерений расстояний, мм: - отражательный режим (1 призма): - отражательный режим (3 призмы): - диффузный режим: - режим увеличенной дальности (1 призма): | ±(1+1,510-6D) ±(1+1,510-6D) ±(2+2-10'6-D) ±(5+2 10-6D) где D - измеряемое расстояние | |||
| Объем внутренней памяти, Мбайт: | 1000 | |||
| Источник электропитания, В - А/ч: | Внутренний аккумулятор (7,4 - 6,0); Внешний аккумулятор (12,0 - 9,0) | |||
| Продолжительность непрерывной работы от внутреннего аккумулятора, ч, не менее: | 6,5 | |||
| Диапазон рабочих температур, °С: | от - 20 до + 50 (от - 35 до + 50 ) ** | |||
| Г абаритные размеры (Д х Ш х В), мм, не более: | (203 х 226 х 345) | |||
| Масса без аккумулятора, кг, не более: | 4,8 | |||
* - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007.
** - для модификаций Leica TS11 R500 5" Arctic, Leica TS11 R500 3" Arctic, Leica TS11 R500 2" Arctic, Leica tS11 R500 1" Arctic.
наносится печатным способом на титульный лист эксплуатационной документации и наклейкой на корпус тахеометра электронного.
Комплект поставки тахеометров электронных Leica TS11 R500 включает:
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Перо для сенсорного экрана | 2 |
| Трегер | 1 |
| Аккумулятор | 2 |
| Зарядное устройство | 1 |
| Зарядное устройство от автомобильной розетки 12В | 1 |
| Кабель передачи данных mini-USB | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Солнцезащитная бленда | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки». Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные Leica TS11 R500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Leica TS11 R500
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4 Техническая документация компании «Leica Geosystems AG», Швейцария.
