| Номер в госреестре | 53013-13 |
| Наименование СИ | Средства измерений энергетических и пространственных параметров лазерного излучения |
| Обозначение типа СИ | СИЭПХ |
| Изготовитель | ООО "ЛАМЕТ", г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ (далее по тексту - приборы) предназначены для измерений энергии импульсного лазерного излучения и ширины пучка лазерного излучения.
Прибор состоит из преобразователя ПЭФ532 и (или) преобразователя ПФ1-6, камеры КИ-2П, ноутбука, регистратора информации цифрового РИЦ822, комплекта кабелей и вспомогательного оборудования.

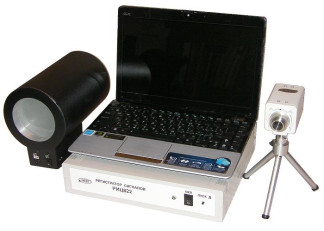

Принцип действия приборов основан на преобразовании фоточувствительным матричным преобразователем распределения интенсивности лазерного излучения в поперечном сечении пучка в цифровые коды и последующей их обработке с помощью компьютера. Фотография внешнего вида прибора приведена на рисунке 1.
Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Метрологически значимая часть программного обеспечения (ПО) приборов представляет программный продукт «РИЦ822». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| РИЦ822 | РИЦ822 9.0 | 9.0 | EA41D12E | CRC32 |
| Влияние метрологически значимой части Г | О на метрологические характеристики | |||
приборов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части анализатора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приборов приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Рабочая длина волны, нм: - с преобразователем ПЭФ532 - с преобразователем ПФ1-6 | 532 1064 |
| Диапазон измерений энергии с преобразователем ПЭФ532, мДж | от 0,4 до 4 |
| Диапазон измерений энергии с преобразователем ПФ1-6, Дж | от 5 до 200 |
| Частота следования импульсов, Гц: - с преобразователем ПЭФ532 - с преобразователем ПФ1-6 | от одиночных импульсов до 1000 одиночные импульсы |
| Пределы допускаемой относительной погрешности измерений энергии, % | ± 10 |
| Диапазон измерений ширины пучка, мм | от 0,2 до 2 |
| Пределы допускаемой относительной погрешности измерений ширины пучка, % | ± 10 |
| Потребляемая мощность, В А, не более | 110 |
| Габаритные размеры (длина х ширина х высота), мм, не более: камера измерительная КИ-2П преобразователь энергии лазерного излучения ПЭФ532 преобразователь энергии лазерного излучения ПФ1-6 регистратор сигналов РИЦ822 | 92х50х56 210х125х182 210х125х182 288х258х60 |
| Масса, кг, не более | 4 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, кПа | от 15 до 25 до 80 от 96 до 104 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора методом наклеивания.
Комплект поставки приведен в таблице 3. Таблица 3
| № | Наименование | Тип, модель Обозначение | Кол. шт. | Заводской номер | Примеча ние |
| 1 | Цифровой регистратор информации РИЦ822 | ИВПС.421452.106 | 1 | ||
| 2 | Преобразователь лазерного излучения ПФ532 | ИВПС. 203581.127 | 1 | по заказу | |
| 3 | Преобразователь лазерного излучения ПФ1-6 | ИВПС. 203581.131 | 1 | по заказу | |
| 4 | Телекамера КИ-2П | ИВПС.433832.101 | 1 | ||
| 5 | Ноутбук | - | 1 | ||
| 6 | Кабель «ПФ - РИЦ822» | - | 1 | ||
| 7 | Кабель «телекамера КИ-2П - РИЦ822» | - | 1 |
осуществляется в соответствии с документом МП 53013-13 «Инструкция. Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.10.2012 года.
Средства поверки:
эталон-переносчик единицы энергии импульсного лазерного излучения ВЭПЭ (Рег. № 22253-01) (диапазон воспроизведения единицы энергии от 10-5 до 0,18 Дж; суммарная погрешность воспроизведения единицы энергии не более 0,8 % в диапазоне от 5 10-3 до 0,18 Дж и не более 3 % в диапазоне от 10-5 до 5 10-3 Дж; погрешность передачи единицы энергии не более 1,0 %);
преобразователь энергии импульсного лазерного излучения первичный измерительный калориметрический ТПИ-2М.1 (Рег. № 5532-88) (диапазон измерений энергии 1-^1000 Дж, длина волны 0,5^2; 10,6 мкм);
средство измерений пространственно-энергетических характеристик импульсного лазерного излучения СИПХ-1 (Рег. № 19478-00) (диапазон измерений относительного распределения плотности энергии от 0,05 до 1).
ИПВС.421452.103РЭ. Средства измерений энергетических и пространственных параметров лазерного излучения СИЭПХ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средствам измерений энергетических и пространственных параметров лазерного излучения СИЭПХ
ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
ИВПС.421452.103 ТУ. «Средство измерений энергетических и пространственных параметров лазерного излучения СИЭПХ».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в области обороны и безопасности, осуществление мероприятий государственного контроля (надзора).
