| Номер в госреестре | 53018-13 |
| Наименование СИ | Прибор ультразвукового контроля распределения остаточных механических напряжений |
| Обозначение типа СИ | UER-T II |
| Изготовитель | "Fraunhofer-Institut fur Zerstörungsfreie Prufverfahren", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II (далее - прибор) предназначен для измерения скорости распространения поперечных волн, поляризованных во взаимно перпендикулярных плоскостях при автоматизированном ультразвуковом контроле распределения остаточных механических напряжений в ободьях цельнокатаных колес.
Принцип действия прибора основан на эффекте акустоупругости - зависимости скоростей упругих волн от механических напряжений.
Прибор реализует акустический (ультразвуковой) метод, заключающийся в прозвучивании обода колеса в осевом направлении поперечными ультразвуковыми волнами, поляризованными в радиальном и окружном направлении, измерении относительной разности времен распространения волн и расчете по известному значению коэффициента акустоупругости разности окружных и радиальных напряжений.
Прибор реализует бесконтактное возбуждение и прием поперечных волн с помощью электромагнитоакустического преобразователя. В приборе предусмотрена возможность регистрации, обработки и документирования результатов контроля.
Прибор является переносным одноканальным устройством и может применяться при изготовлении новых колес.
Прибор состоит из:
- электронного блока;
- манипулятора;
- соединительного кабеля.

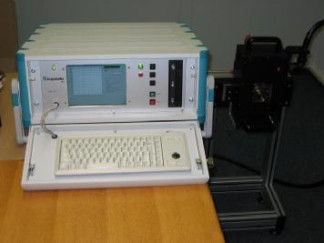

Общий вид прибора представлен на рисунке 1.
Обработка результатов измерений, управление прибором, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения UERClientOl, версии 1.03.005
Программное обеспечение UERClientOl имеет уровень защиты C от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа обработки данных и управления системой | UERClient01 | 1.03.005 | 5FF41009 | CRC32 |
Таблица 2
| Наименование характеристик | Значение характеристик |
| 1 | 2 |
| Диапазон измерения скорости поперечной волны, м/с | 1500-7000 |
| Пределы допускаемого среднеквадратического отклонения измерения скорости поперечной волны, поляризованной вдоль меры, м/c | ±0,5 |
| Пределы допускаемой относительной погрешности измерения скорости поперечной волны, поляризованной вдоль меры, % | ±3 |
| Пределы допускаемого среднеквадратического отклонения измерения скорости поперечной волны, поляризованной поперек меры, м/c | ±0,5 |
| Пределы допускаемой относительной погрешности измерения скорости поперечной волны, поляризованной поперек меры, % | ±3 |
| Г абаритные размеры электронного блока не более (ширина, глубина, высота), мм | 620x630x220 |
| Масса электронного блока, не более, кг | 28,5 |
| Питание: сеть переменного тока (220 ± 50) В | |
| Мощность, не более, кВт | 1 |
| Температура эксплуатации, °С | от плюс 15 до плюс 25 |
| Относительная влажность воздуха (при температуре 25 °С), % | до 98 |
Знак утверждения типа наносится на эксплуатационную документацию методом печати и на заднюю панель электронного блока прибора методом наклеивания.
Прибор комплектуется в соответствии с таблицей 3. Таблица 3
| Наименование и условное обозначение | Количество |
| Прибор UER-T: | |
| электронный блок; | 1 шт. |
| манипулятор; | 1 шт. |
| соединительный кабель. | 1 шт. |
| Тестовый блок | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Поверка прибора UER-T II производится согласно методике поверки «Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II. Методика поверки» МП 115.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 года.
Основные средства поверки:
1. Мера толщины МТ-01.
Сведения о методах измерений приведены в руководстве по эксплуатации «Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к прибору ультразвукового контроля распределения остаточных механических напряжений UER-T II
1. РД 32.144-2000 «Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава. Технические требования»;
2. ГОСТ Р 54093-2010. «Колеса железнодорожного подвижного состава. Методы определения остаточных напряжений»;
3. Техническая документация фирмы Fraunhofer-Institut fur Zerstorungsfreie Prufverfahren (IZFP), Г ермания
Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
