| Номер в госреестре | 53019-13 |
| Наименование СИ | Датчики частиц в жидкости |
| Обозначение типа СИ | LiQuilaz E15, LiQuilaz E20P, LiQuilaz E20 Online, LiQuilaz S02, LiQuilaz S03, LiQuilaz S05 |
| Изготовитель | "Particle Measuring Systems inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 15.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики частиц в жидкости LiQuilaz E15, LiQuilaz E20P, LiQuilaz E20 Online, LiQuilaz
S02, LiQuilaz S03, LiQuilaz S05 (далее - датчики) предназначены для измерений счетной концентрации частиц в неагрессивных жидкостях.
Конструктивно датчики выполнены в виде моноблока, в котором размещены оптическая система с проточной измерительной ячейкой (капилляром) и микропроцессорное устройство. Датчики используются совместно с пробоотборными системами. Отображение результатов осуществляется на компьютере на базе программ Facility Net, Pharmaceutical Net, Sampler-Sight или SamplerSight-Pharma. Связь датчиков с компьютером - через интерфейс RS-485 с помощью протокола связи PMS.
Принцип работы датчиков основан на регистрации ослабления оптического излучения.
В качестве источников света в датчиках используются лазерные диоды. Частицы жидкости проходят в капилляре через освещенный измерительный объем и затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, а количество последовательных затенений фотоприемника определяет количество частиц. Микропроцессор в датчике преобразует сигнал с фотоприемника в цифровой сигнал, обрабатывает и сохраняет результаты измерений, которые доступны для системы отображения по ее запросу. Представление выходных данных результатов измерений предусмотрено в цифровом виде и графическом виде - дифференциальные и (или) интегральные значения счетной концентрации в зависимости от размеров частиц.
Модификации датчиков отличаются способом пробоотбора:
- датчики LiQuilaz E20P работают с отдельными пробоотборными устройствами и используются в лабораторных условиях;
- датчики LiQuilaz E20 Online устанавливаются в магистралях и используются для непрерывного контроля жидкости;
- датчики LiQuilaz E15, S02, S03, S05 используются как с отдельными пробоотборными устройствами, так и в магистралях для непрерывного контроля жидкости.

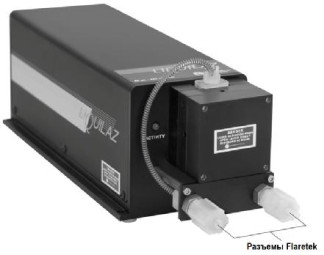

Внешний вид датчиков, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Внешний вид датчиков, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа
Датчики имеют встроенное программное обеспечение (ПО). Основные функции ПО: обработка, вычисление, хранение и передача результатов измерений на компьютер. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификации-онный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| «Программа измерений счетной концентрации частиц в жидкости LiQuilaz» | Liquilaz.hex | 3.32 | - | - |
Встроенное ПО идентифицируется при подключении датчика к компьютеру. Идентификационное наименование и версия ПО отображаются в диалоге информации о программе. Встроенное ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики датчиков приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон размеров регистрируемых частиц, мкм: для датчика LiQuilaz E15 для датчиков LiQuilaz E20P и LiQuilaz E20 Online для датчика LiQuilaz S02 для датчика LiQuilaz S03 для датчика LiQuilaz S05 | от 1,5 до 125 от 2,0 до 125 от 0,2 до 2,0 от 0,3 до 3,0 от 0,5 до 20,0 |
| Диапазон измерений счетной концентрации частиц в жидкости, см-3 - датчиков LiQuilaz E15, LiQuilaz E20P и LiQuilaz E20 Online - датчиков LiQuilaz S02, LiQuilaz S03, LiQuilaz S05 | от 200 до 1-104 от 100 до 1104 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации частиц в жидкости, % | ± 30 |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В | 220 ± 22 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: - датчиков LiQuilaz E15, LiQuilaz E20P и LiQuilaz E20 Online - датчиков LiQuilaz S02, LiQuilaz S03, LiQuilaz S05 | 324 х 102 х 123 324 х 108 х 114 |
| Масса, кг, не более: | 2,8 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 10 до 35 от 10 до 80 (без конденсации) от 84 до 106,7 |
| Требования к пробе жидкости, при проведении измерений датчиками LiQuilaz E15, LiQuilaz E20P: - диапазон температур, °С - номинальный расход, см3/мин - давление, кПа, не более | от 0 до 50 20 172 |
| Требования к пробе жидкости, при проведении измерений датчиком LiQuilaz E20 Online: - диапазон температур, °С - номинальный расход, см3/мин - давление, кПа, не более | от 0 до 50 70 172 |
| Требования к пробе жидкости, при проведении измерений датчиком LiQuilaz S02: - диапазон температур, °С - номинальный расход, см3/мин - давление, кПа, не более | от 0 до 150 50 689 |
| Требования к пробе жидкости для датчика LiQuilaz S03, LiQui-laz S05: - диапазон температур, °С - номинальный расход, см3/мин - давление, кПа, не более | от 0 до 150 80 689 |
Знак утверждения типа наносится на верхнюю часть корпуса датчиков в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность датчиков приведена в таблице 3. Модификация указывается при заказе
Таблица 3
| Наименование | Кол-во | Примечание |
| 1 Датчик частиц в жидкости LiQuilaz | 1 | |
| 2 Руководство по эксплуатации | 1 | |
| 3 Программа отображения результатов измерений | 1 | |
| 4 Методика поверки | 1 |
Осуществляется в соответствии с документом «Датчики частиц в жидкости LiQuilaz E15, LiQuilaz E20P, LiQuilaz E20 Online, LiQuilaz S02, LiQuilaz S03, LiQuilaz S05. Методика поверки» МП-640-0012-2-12, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 21.09.2012 г. Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до106 см-3, пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
В документах «Датчики частиц в жидкости LiQuilaz E15, LiQuilaz E20P, LiQuilaz E20 Online. Руководство по эксплуатации», «Датчики частиц в жидкости LiQuilaz S02, LiQuilaz S03, LiQuilaz S05. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам частиц в жидкости LiQuilaz E15, LiQuilaz E20P, LiQuilaz E20 Online, LiQuilaz S02, LiQuilaz
S03, LiQuilaz S05
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы «Particle Measuring Systems, Inc.», США. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 144 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
