Преобразователи измерительные переменного тока ЭП8542, 53021-13

Назначение

Преобразователи измерительные переменного тока ЭП8542 (далее - ИП), предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.

Описание

ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.

ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.

Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.

ИП не требуют дополнительного источника питания.

В зависимости от диапазонов входных и выходных сигналов ИП имеют четыре модификации.

Фотография общего вида ИП приведена на рисунке 1.

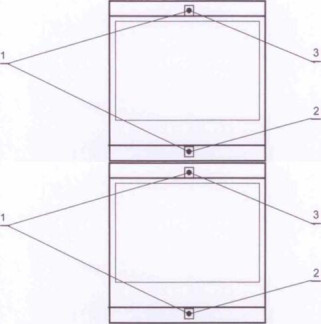

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

Технические характеристики

Основные характеристики входных и выходных сигналов в зависимости от модификации ИП приведены в таблице 1.

Таблица 1

Класс точности ИП: 1,0.

Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения выходного сигнала: ± 1,0 %.

Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:

-    при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 30 и плюс 50 °С на каждые 10 °С: ± 0,5 %;

-    при воздействии относительной влажности (95 ± 3) % при 35 °С: ± 1,0 %;

-    при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля: ± 0,5 %;

-    при отклонении формы кривой тока входного сигнала под влиянием 2, 3, 4, 5-ой гармоники до 5 % от первой гармоники: ± 2,0 %.

Рабочие условия применения:

-    температура окружающего воздуха, °С:

от минус 30 до плюс 50; 95% при 35 °С.

-    относительная влажность:

Потребляемая мощность: не более 1,0 В-А.

Габаритные размеры ИП: не более 120х110х70 мм.

Масса: не более 1,0 кг.

Средний срок службы, не менее, 10 лет.

Средняя наработка на отказ, не менее , 50000 ч.

Знак утверждения типа

Знак утверждения типа наносится на табличку на корпусе ИП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки», согласованным РУП «Витебский ЦСМС» 16.05.2006 г.

Перечень основного оборудования для поверки:

-    установка для поверки и градуировки электроизмерительных приборов У300: напряжение от 0 до 1000 В, ток от 0 до 5 А, коэффициент нелинейных искажений не более 2 %;

-    вольтметр В7-34А: напряжение постоянного тока от 0 до 1 В, основная погрешность

± 0,02 %;

-    вольтметр Д5103: напряжение от 0 до 600 В, частота от 45 до 1000 Гц, класс точности 0,1;

-    амперметр Д5099: ток от 0 до 0,5 А и от 0 до 1,0 А, частота от 45 до 500 Гц, класс точности 0,1;

-    амперметр Д5054: ток от 0 до 2,5 А и от 0 до 5,0 А частота от 45 до 500 Гц, класс точности 0,1;

-    магазин сопротивлений Р33: величина сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;

-    мера электрического сопротивления Р331: Яном = 100 Ом, класс точности 0,01.

Сведения о методах измерений

Метод измерений приведён в документе 3ЭП.499.701 РЭ «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным переменного тока ЭП8542

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, переменного тока, частоты, сопротивления аналоговые. Общие технические условия»;

ТУ РБ 14401895.034-98 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия».

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
