| Номер в госреестре | 53044-13 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | СВС |
| Изготовитель | ООО "Харьковэнергоприбор", Украина, г.Харьков |
| Год регистрации | 2013 |
| Срок свидетельства | 25.03.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установки измерительные СВС Назначение средства измерений
Установки измерительные СВС (далее - установки, СВС) предназначены для воспроизведения и измерения напряжения переменного тока, а также для измерения тока утечки при проведении приемо-сдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Принцип действия установки основан на преобразовании напряжения переменного тока повышающим трансформатором в высокое испытательное напряжение переменного тока.

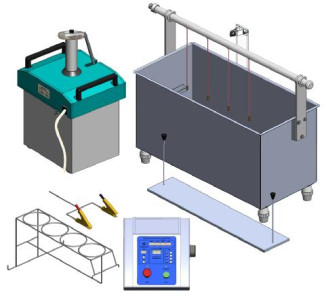

Установки включают в себя следующие элементы:
- блок управления;
- испытательная ванна;
- блок высоковольтный;
- высоковольтные провода;
- измерительный, сигнальный, сетевой кабели;
- кабель присоединения высоковольтного блока.
Установки измерительные СВС имеют несколько модификаций (СВС-50М, СВС-100М, СВС-50Ц, СВС-100Ц), отличающихся диапазоном воспроизведения напряжения переменного тока.
Установки имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования установки, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Внешнее ПО устанавливаемое на персональный компьютер, позволяет калибровать СВС-50М и СВС-100М и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Идентификационные данные метрологически значимого программного обеспечения устройств представлены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а ПО |
| Внешнее для СВС-50М СВС-100М | CVC50M.exe | 1.0 | 048472518294cd9004e db67a85280047 | md5 |
| Встроенное для СВС-50М, СВС-100М | Plata Indikacii 22_11_11.hex | 1.0 | 334e213ba03f408d2a5 13debabda4ae2 | md5 |
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а ПО |
| Встроенное для СВС-50М, СВС-100М | SVSX CNTRL _22_11_11.hex | 1.0 | 9871932d7980a01e032 f8f208fb3e81f | md5 |
| Встроенное для СВС-50Ц, СВС-100Ц | SVS100_ver_3. hex | 3.0 | 224d9e1f3f02cb17814f 8e6743c2487f* | md5 |
| Встроенное для СВС-50Ц, СВС-100Ц | Plata_Dvigatela. hex | 1.0 | 1cac3d17f1cea91b39c1 7e7e1c201cad | md5 |
| Встроенное для СВС-50Ц, СВС-100Ц | Plata Izmereniy .hex | 1.0 | f97d5de455dc0e90dc3 00324662e73cc | md5 |
Рисунок 2 - Внешний вид и схема пломбирования СВС-50Ц, СВС-100Ц
Основные метрологические и технические характеристики, а также размер и масса СВС приведены в таблицах 2,3 соответственно.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Модификации | |||
| СВС-50М | СВС-100М | СВС-50Ц | СВС-100Ц | |
| Диапазон измерения действующего значения напряжения переменного тока в режиме «100 В», кВ | от 0,01 до 0,1 | |||
| Диапазон измерения действующего значения напряжения переменного тока в режиме «3 кВ», кВ | от 0,3 до 3 | от 0,3 до 3 | — | — |
| Диапазон измерения действующего значения напряжения переменного тока в режиме «15 кВ», кВ | от 1,5 до 15 | от 1 до 15 | ||
| Диапазон измерения действующего значения напряжения переменного тока в режиме «50 кВ», кВ | от 5 до 50 | — | от 10 до 50 | |
| Диапазон измерения действующего значения напряжения переменного тока в режиме «100 кВ», кВ | — | от 10 до 100 | — | от 10 до 100 |
| Пределы допускаемой приведенной погрешности измерения действующего значения напряжения переменного тока, %, не более | ±3 | |||
| Наименование характеристики | Модификации |
| СВС-50М СВС-100М СВС-50Ц СВС-100Ц | |
| Диапазон измерения силы переменного тока (тока утечки), мА | от 0 до 10 |
| Пределы допускаемой приведенной погрешности измерения силы переменного тока (тока утечки), %, не более | ±3 |
| Диапазон коэффициента амплитуды испытательного напряжения переменного тока | от 1,34 до 1,48 |
| Потребляемая мощность, кВт, не более | 0,7 |
| Напряжение питающей сети переменного тока, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 1 |
| Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре плюс 25 °С, %, не более - атмосферное давление, мм рт. ст. | от 10 до 35 80 от 630 до 800 |
| Средний срок службы, лет, не менее | 10 |
Таблица 3 - Размеры и масса СВС
| Модификация | Масса, кг, не более | Г абаритные размеры (длина^ширинахвысота) |
| не более, мм | ||
| СВС-50М: | ||
| - блок управления БУ | 13,3 | 320x390x200 |
| - испытательная ванна | 10 | 800x280x630 |
| - источник высокого напряжения БВИ-50М | 36,5 | 346x280x648 |
| СВС-50Ц: | ||
| - блок управления БУ; | 3 | 316x187x132 |
| - испытательная ванна; | 20 | 700x795x865 |
| - блок измерительный; | 25 | 600x350x500 |
| - источник высокого напряжения БВИ-50Ц | 35 | 346x280x658 |
| СВС-100М: | ||
| - блок управления БУ | 13,3 | 320x390x200 |
| - испытательная ванна | 10 | 800x280x630 |
| - источник высокого напряжения БВИ-100М | 36,5 | 355x305x665 |
| - источник высокого напряжения БВИ-100-2 | 36,5 | 355x305x665 |
| СВС-100Ц: | ||
| - блок управления БУ; | 3 | 316x187x132 |
| - испытательная ванна; | 20 | 700x795x865 |
| - блок измерительный; | 25 | 600x350x500 |
| - источник высокого напряжения БВИ-100Ц | 35 | 346x280x658 |
| - источник высокого напряжения БВИ-100-2 | 35 | 346x280x658 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель установок методом трафаретной печати со слоем защитного покрытия.
Таблица 4 - Комплект поставки СВС
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Установка измерительная СВС-50М (СВС-50Ц, СВС-100М, СВС-100Ц) | 1 шт. |
| 2 | Руководство по эксплуатации | 1 экз. |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
| 5 | Комплект проводов и кабелей | 1 шт. |
осуществляется в соответствии с документом МП 53044-13 «Установки измерительные СВС. Методика поверки», утвержденным ФГУП «ВНИИМС» в ноябре 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 5.
Таблица 5 - Основные средства поверки и их основные метрологические характеристики
| Наименование и тип средства поверки | Требуемые характеристики |
| Делитель напряжения ДН-100э | Диапазон напряжения переменного тока от 2 кВ до 100 кВ, предел основной относительной погрешности ± 0,5 %. Диапазон измерения напряжения переменного тока от 2 кВ до 100 кВ, предел основной относительной погрешности ± 0,5 %. |
| Измеритель постоянных и переменных напряжений ИПН-2э | Диапазон напряжения переменного тока от 2 В до 10 В, предел основной относительной погрешности ± 0,5 %. Диапазон измерения напряжения переменного тока от 2,8 В до 14,2 В, предел основной относительной погрешности ± 0,5 %. |
| Мультиметр цифровой APPA 106 | Диапазон силы переменного тока от 0,01 мА до 10 А, предел основной абсолютной погрешности измерения составляет ± (1,0 % + 5 е.м.р.) |
Методика (методы) измерений приведены в руководстве по эксплуатации «Установки измерительные СВС. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования установкам измерительным СВС
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя.
лист № 6 всего листов 6
