Измерители комбинированные M800, 53052-13

Назначение

Измерители комбинированные М800 (далее - измерители) предназначены для измерения рН, удельной электрической проводимости жидких сред, массовой концентрации кислорода в жидких средах, массовой концентрации растворенного озона, массовой концентрации общего органического углерода, массовой концентрации растворенного углекислого газа и расхода жидкости с одновременным измерением температуры и температурной компенсацией результатов измерений.

Описание

Принцип действия канала измерения pH основан на измерении ЭДС электродной системы образуемой рН-электродами.

Принцип действия канала измерения удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).

Принцип действия каналов измерения массовой концентрации растворенного кислорода и массовой концентрации растворенного озона основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).

Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.

Канал измерения расхода жидкости действует по принципу вихревых и лопастных расходомеров.

Принцип измерения растворенного углекислого газа основан на катарометрии - изменении теплопроводности газа.

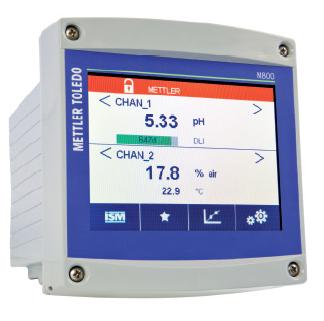

Измерители выпускаются в следующих модификациях: Water 2-ch, Water 4-ch, Process 2-ch, Process 4-ch и состоят из микропроцессорного блока с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой и соответствующих первичных преобразователей (далее - электродов/датчиков), позволяющих проводить отдельное или одновременное измерение рН, удельной электрической проводимости, концентрации растворенного кислорода, температуры, расхода жидкости, концентрации растворенного озона и общего органического углерода в любой комбинации. Количество одновременно измеряемых параметров

- до двух. К прибору можно подключать как аналоговые, так и цифровые датчики. В этом случае к маркировке измерителя добавляется надпись «ISM».

Измерители имеют до восьми свободно программируемых аналоговых токовых выходных сигнала (0)4...20мА для передачи измеренных значений на соответствующие регистрирующие устройства; до восьми программируемых релейных контакта: максимум, минимум, аварийная сигнализация, промывка.

Измерители поставляются в исполнении для настенного монтажа (класс промышленной защиты IP66).

Внешний первичных преобразователей измерителей M800 представлен на рис. 3-10. Рис.3. Датчики InPro325xi/426xi/480xi/310xi/200xi/pHUre

Программное обеспечение

ПО измерителей комбинированных М800 состоит из следующих частей:

•    Встроенное программное обеспечение «SW» специально разработанное для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчик модуля памяти.

•    Встроенное программное обеспечение датчиков типа ISM «InLab ISM» для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.

Комплектность

В комплект входят:

1.    Блок микропроцессорный

2.    Руководство по эксплуатации

3.    Монтажные приспособления

4.    Электроды и датчики из нижеперечисленных:

-    первичные преобразователи pH: InPro325хi, InPro426xi, InPro480xi, InPro310xi,

InPro 200xi, pHUre;

-    первичные преобразователи УЭП 2-хэлектродные: UniCond2e;

-    первичные преобразователи УЭП 4-хэлектродные Cond4e;

-    датчики растворенного кислорода амперометрические InPro68xx(G)i,

InPro69xx(G)i;

-    датчики растворенного кислорода оптические InPro688xi, InPro687xi, InPro697xi, InPro696xi;

-    датчики растворенного озона InPro6510i;

-    датчики общего органического углерода 5000T0Ci;

-    датчики расхода жидкости In-Line Paddlewheel Flow, Flat Paddlewheel, Vortex Flow.

5.    Соединительные кабели для электродов и датчиков Дополнительная комплектация по требованию заказчика:

1.    Монтажные корпуса

2.    Комплекты запасных мембран

3.    Устройства для тестирования измерителя комбинированного М800

4.    Устройства для тестирования электродов и датчиков

5.    Внутренние электролиты и чистящие растворы

6.    Градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21; 10,00; 11,00);

7.    Градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см).

Поверка

осуществляется по следующим документам:

1.    Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки»

2.    ГОСТ 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки»

3.    Р 50.2.045-2005 «ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки»

4.    МП 242-1335-2012 «Измерители комбинированные M800. Методика поверки».

Средства поверки:

1.    Рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99.

2.    Рабочие эталоны удельной электрической проводимости 2-го разряда - эталонные растворы по ГОСТ 8.457-2000.

3.    Набор поверочных газовых смесей (ПГС) по ТУ 6-16-2956-92

4.    Рабочий эталон высшей точности РЭВТ 6-98 в составе эталонных гидродинамических установок ГДС 80/20 Р № 001, ЕР 50 Т № 002 и ЕР 150 Т № 001. Диапазон расхода (0,012-300) м3/ч (т/ч), погрешность ±(0,02-0,3) %.

5.    Вода дистиллированная по ГОСТ 6709-72

6.    Натрий сернистокислый, ч.д.а. по ГОСТ 195-77

7.    Серная кислота, х.ч. по ГОСТ 4204-77

8.    Калий йодистый, ч.д.а. по ГОСТ 4342-77

9.    Крахмал растворимый по ГОСТ 10163-76

10.    Натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87

11.    Салициловая кислота по ТУ 25.11.1136-75

12.    Сахароза, ч.д.а. по ГОСТ 5833-75

13.    Весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг

14.    Термостат жидкостной. Диапазон регулирования температуры не менее 10-95 °С; погрешность не более ±0,03 °С

15.    Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1

16.    Система очистки воды, массовая концентрация общего органического углерода в воде на выходе не более 5 мкг/л.

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации “Измерители комбинированные M800. Руководство по эксплуатации”

Нормативные и технические документы, устанавливающие требования к измерителям комбинированным М800

1.    ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»

2.    ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия»

3.    ГОСТ 22018-84 «Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические условия»

4.    ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН»

5.    ГОСТ 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки»

6.    Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки»

7.    Техническая документация фирмы «Mettler-Toledo AG», Швейцария

Рекомендации к применению

Обеспечение деятельности в области охраны окружающей среды и выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
